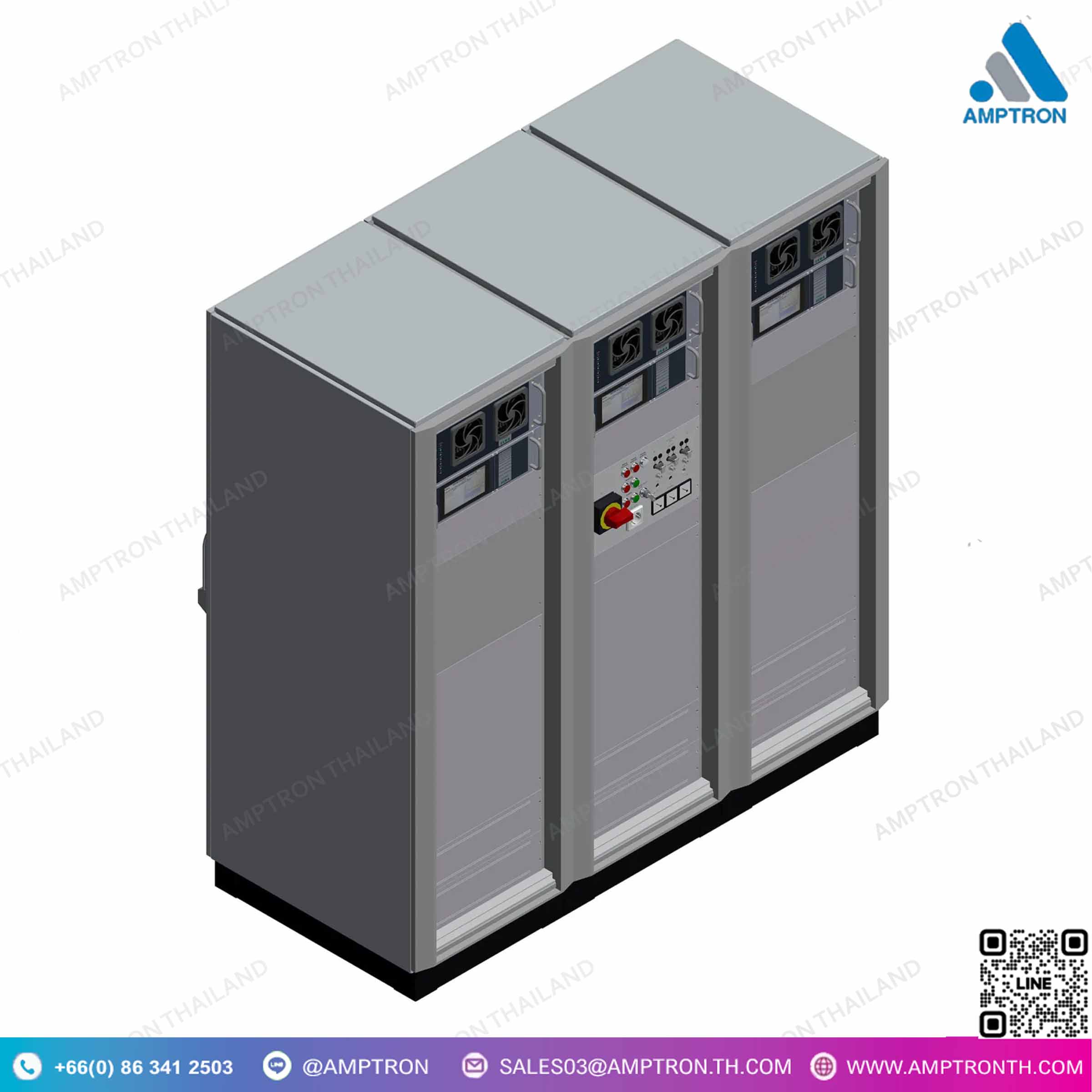

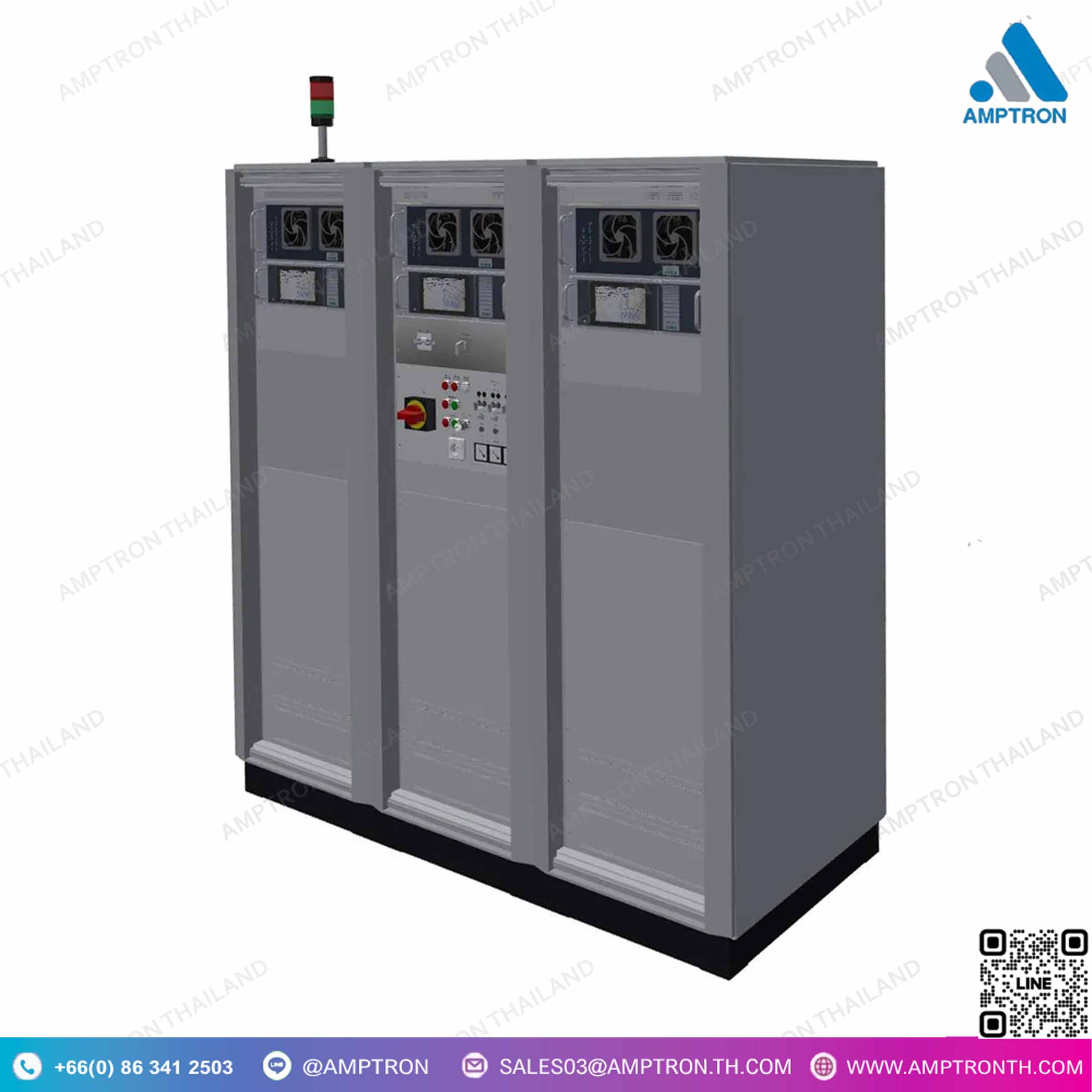

ระบบสอบเทียบหม้อแปลง RPE08 Constant Current Source
Catalog : Google Drive
Brand : ZERA
Model : RPE08

RPE08 Constant Current Source เป็นอุปกรณ์ จ่ายกระแสไฟฟ้าคงที่ (Constant Current) ความแม่นยำสูง สำหรับ
ทดสอบและสอบเทียบหม้อแปลงกระแสไฟฟ้า (CT) และอุปกรณ์วัดกระแสไฟฟ้า เพื่อให้แน่ใจว่าหม้อแปลงและเครื่องมือวัดให้ค่าที่ถูกต้องตามมาตรฐาน
✅ จ่ายกระแสไฟฟ้าคงที่ (Constant Current) เพื่อทดสอบ CT → ใช้เป็นแหล่งจ่ายกระแสอ้างอิง
✅ สอบเทียบหม้อแปลงกระแส (CT Calibration & Testing) → ตรวจสอบค่าความถูกต้องของ CT
✅ ใช้ทดสอบเครื่องวัดกระแสไฟฟ้าและอุปกรณ์ป้องกันในระบบไฟฟ้า → เช่น Ammeter, Protection Relay และ Energy Meter

🔹 แหล่งจ่ายกระแสคงที่ (Constant Current Source)
แอมพลิฟายเออร์ที่สามารถต่อขยายได้ (Cascadable Amplifiers): รองรับแอมพลิฟายเออร์ที่ 8 kVA แต่ละตัว ที่ 50 Hz / 60 Hz
🔹 จำนวนเฟส (Phases)
รองรับ 1 เฟส (Single-phase)
รองรับ 3 เฟส (Three-phase)
🔹 การสร้างไฟฟ้า (Generation)
การสร้างกระแสไฟฟ้าผ่านแอมพลิฟายเออร์ที่สามารถต่อขยายได้ 8 kVA ต่อแอมพลิฟายเออร์
🔹 ความถี่ (Frequency)
รองรับ 50 Hz
รองรับ 60 Hz
รองรับ ความถี่แหล่งจ่ายไฟ (Mains Frequency)
🔹 กระแสไฟฟ้าสูงสุด (Current Generation Max.)
รองรับ สูงสุด 10,000 A
🔹 ฟังก์ชันหลัก (Main Functions)
ทดสอบความแม่นยำ (Accuracy Self-Test) ในทุกช่วงของกระแส
การวัดระยะยาวหรือระยะสั้น โดยใช้กระแสคงที่
การวัดระยะยาว ด้วยกระแสที่คงที่หรือต่อเนื่องเพิ่มขึ้น
🔹 ส่วนประกอบ (Components)
Operating Panel – แผงควบคุม
SES260 – หน่วยควบคุม 3 ชุด
V141 – หม้อแปลงกระแสและแรงดัน 3 ชุด
🔹 การใช้งาน (Scope of Application)
ใช้สำหรับ ทดสอบเบรกเกอร์วงจร (Circuit Breakers) ที่มีการปลดกระแสแม่เหล็ก (Magnetic Release)
ใช้สำหรับ ทดสอบเบรกเกอร์วงจร (Circuit Breakers) ที่มีการปลดกระแสความร้อน (Thermic Release)
ใช้สำหรับ ทดสอบ Miniature Circuit Breakers (MCB) และ Molded Case Circuit Breakers (MCCB)
🔹 คุณสมบัติพิเศษ (Special Features)
สามารถปรับให้เข้ากับระบบที่มีอยู่ (Adaptable to Existing Systems)
ควบคุมผ่าน Ethernet
ซอฟต์แวร์ที่ใช้ฐานข้อมูล (Data Based Software)

DESCRIPTION

• Constant Current Source : cascadable amplifiers at each 8 kVA, 50 Hz/60 Hz
• Phases : 1
: 3″
• Generation : By cascadable amplifiers at 8 kVA each
• Frequency :
– 50 Hz
– 60 Hz
– Mains frequency”
• Current generation max. : 10.000 A
• Main functions
– Accuracy self-test in all current ranges
– Long or short-term measurement with constant current
– Long-term measurement with a constant or increasing current”
• Components
– Operating panel
– SES260, control unit 3x
– V141, current and voltage transformer 3x”
• Scope of application :
– Testing of circuit breakers with magnetic release
– Testing of circuit breakers with thermic release
– Testing of Miniature Curcuit Breaker (MCB) and Molded Case Circuit Breaker (MCCB)”
• Specials
– Adaptable to existing systems
– Control via Ethernet
– Data based software”
