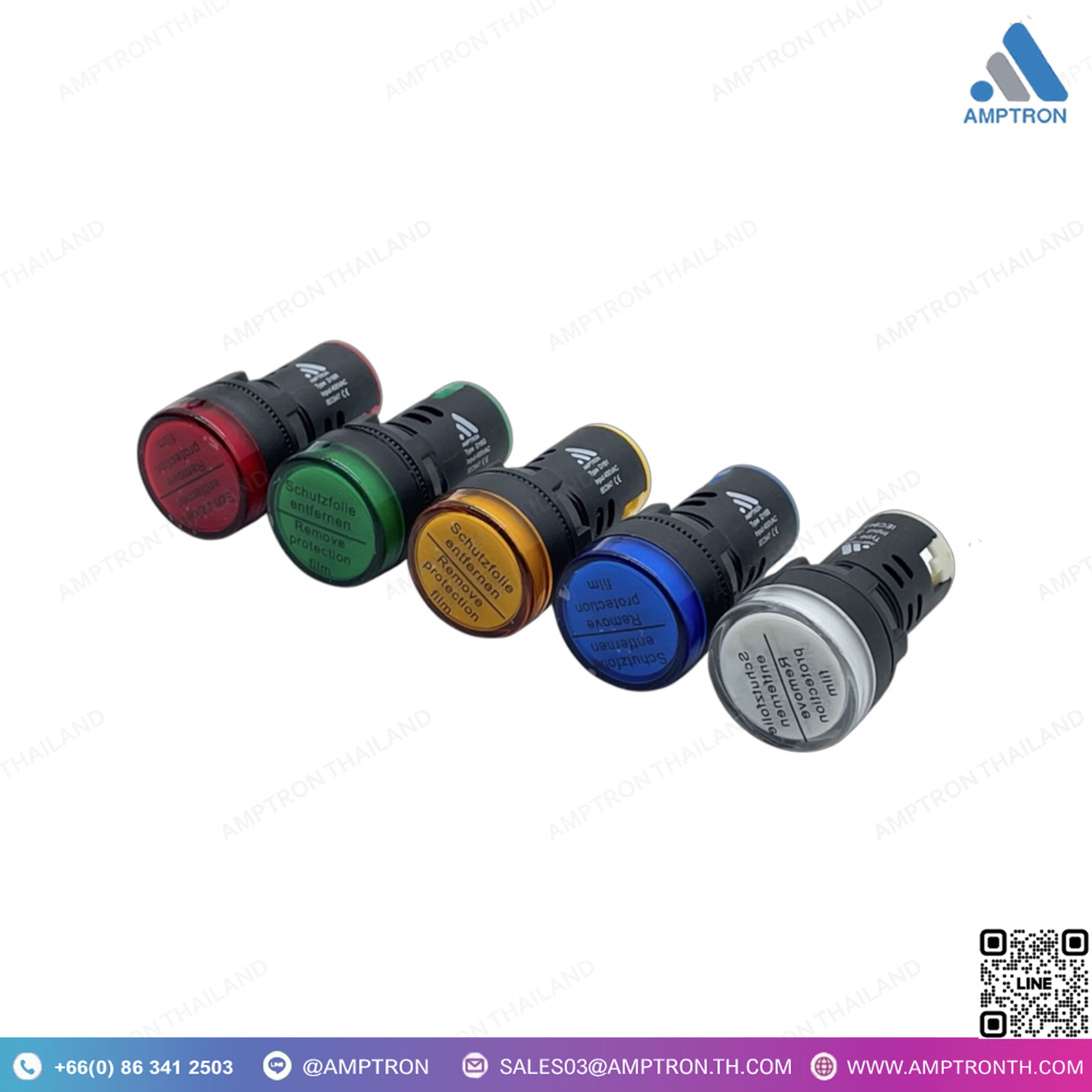

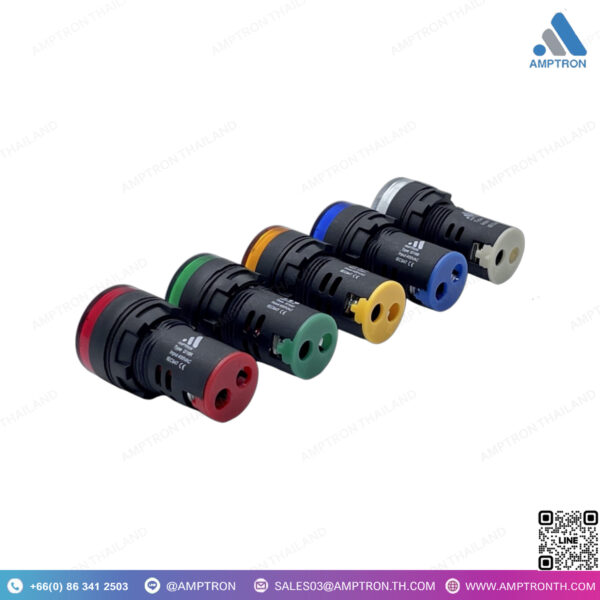

ไฟแสดงสถานะ (Pilot Lamp) Indicating lamp Din panel
Brand : Ai
Catalog : Google Drive
Model : NB43, NB44, NB45, NB46, NB47, NB63B, NB64B, NB65B, NB66B, NB67B
L83, L84, L85, L86, L87, D16G, D16R, D16Y, D16B, D16W, D1622F, D1623F, D22-22MFD, D22-22MSD
Size : 50x84x135 mm.
• วัสดุโพลีคาร์บบอเนต ไม่ลามไฟ และป้องกันหยดน้ำ ตามมาตรฐาน UL94V-0
• สภาพแวดล้อม
– อุณหภูมิในการทำงาน – 20°C… + 70 °C
– อุณหภูมิในการจัดเก็บ – 40°C… + 85 °C
– ความชื้นสัมพัทธ์สูงสุด 95%
– ความถี่ 45… 65Hz
– น้ำหนัก 150 กรัม
– 250g สำหรับบัซเซอร์”
• การปฏิบัติตามกฎระเบียบ
– แผงหน้า IP 52 ป้องกัน
– IP20 สำหรับเทอร์มินัล
– Protection Class 1
– แรงดันไฟฟ้าสูงสุด 600V
– แรงดันไฟฟ้าทดสอบ 3.25KV.”
DESCRIPTION
• Operating voltage : AC 60, 110, 230, 400V
: DC 12, 24, 48, 110, 127, 220V
• Housing Material Polycarbonate, self-extinguishing and dripproofper UL94V-0
• Ambient Conditions
– Operating Temperature – 20 … + 70 °C
– Storage Temperature – 40 … + 85 °C
– Relative Humidity max. 95%
– Frequency 45…65Hz.
– Weight 150g.
– 250g for Buzzer”
• Compliance with Regulations
– Protection IP 52 front panel
– IP20 for Terminal
– Protection Class 1
– Max Voltage 600V
– Test Voltage 3.25KV.”
ไฟแสดงสถานะ (Pilot Lamp) คืออะไร
ไฟแสดงสถานะ (Pilot Lamp) เป็นอุปกรณ์ไฟฟ้าที่ใช้แสดงสถานะการทำงานของเครื่องจักรหรือระบบไฟฟ้าต่างๆ เช่น แสดงว่าระบบทำงานอยู่ (เปิด) หรือไม่ทำงาน (ปิด) โดยปกติจะติดตั้งไว้บนแผงควบคุม (Control Panel) หรือบริเวณที่มองเห็นได้ง่าย เพื่อให้ผู้ใช้งานหรือผู้ควบคุมทราบถึงสถานะของระบบโดยไม่จำเป็นต้องตรวจสอบระบบภายใน
การทำงานของไฟแสดงสถานะ
- ไฟแสดงสถานะทำงานโดยการได้รับสัญญาณจากวงจรไฟฟ้าหรือเครื่องจักร เมื่อตรวจพบว่าเครื่องจักรหรือระบบทำงาน ไฟจะแสดงสถานะเป็นสีที่กำหนด เช่น สีเขียว (ทำงานปกติ) หรือสีแดง (เตือนหรือผิดปกติ)
- ไฟแสดงสถานะบางประเภทอาจแสดงการแจ้งเตือนเกี่ยวกับเหตุการณ์เฉพาะ เช่น อุณหภูมิสูงเกินไป กระแสไฟฟ้าผิดปกติ หรือการสลับลำดับเฟส
ประเภทของไฟแสดงสถานะ

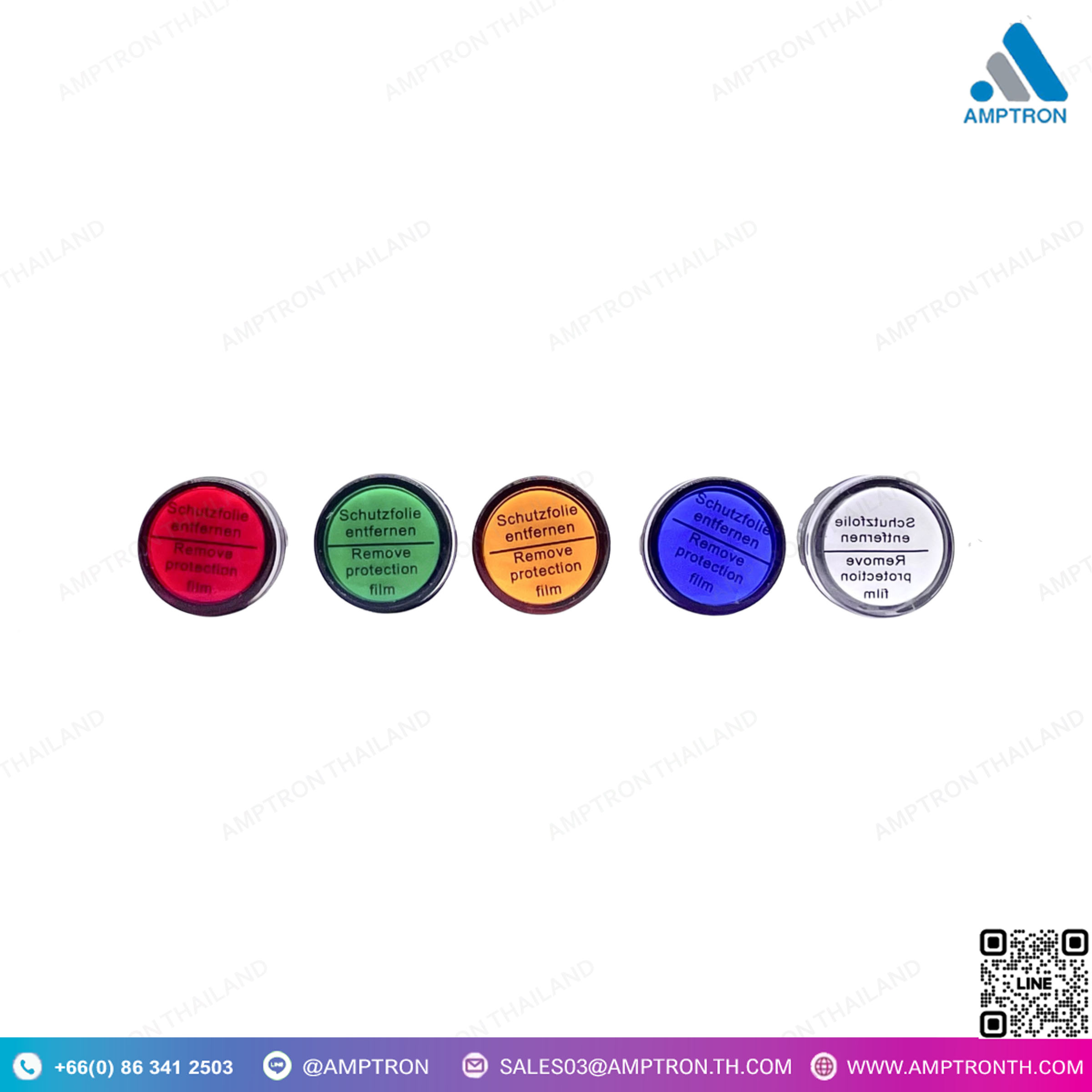

- ไฟแสดงสถานะสีเขียว (Green Lamp): มักใช้เพื่อแสดงว่าระบบหรือเครื่องจักรกำลังทำงานอย่างปกติ
- ไฟแสดงสถานะสีแดง (Red Lamp): ใช้เพื่อแสดงว่ามีปัญหาหรือความผิดปกติเกิดขึ้น หรืออาจแสดงว่าเครื่องจักรหยุดทำงาน
- ไฟแสดงสถานะสีเหลือง (Yellow/Amber Lamp): มักใช้เพื่อแสดงว่าระบบกำลังทำงานในสถานะที่ต้องระวัง หรือแจ้งเตือนการทำงานผิดปกติที่ยังไม่ถึงขั้นวิกฤต
- ไฟแสดงสถานะสีฟ้า (Blue Lamp): ใช้แสดงสถานะเฉพาะ เช่น การทำงานของอุปกรณ์เสริม หรืออาจแสดงถึงการทำงานในโหมดพิเศษ
- ไฟแสดงสถานะสีขาว (White Lamp): แสดงสถานะการทำงานทั่วไป หรือบ่งชี้ว่าสถานะนั้นอยู่ในสถานะเริ่มต้น
