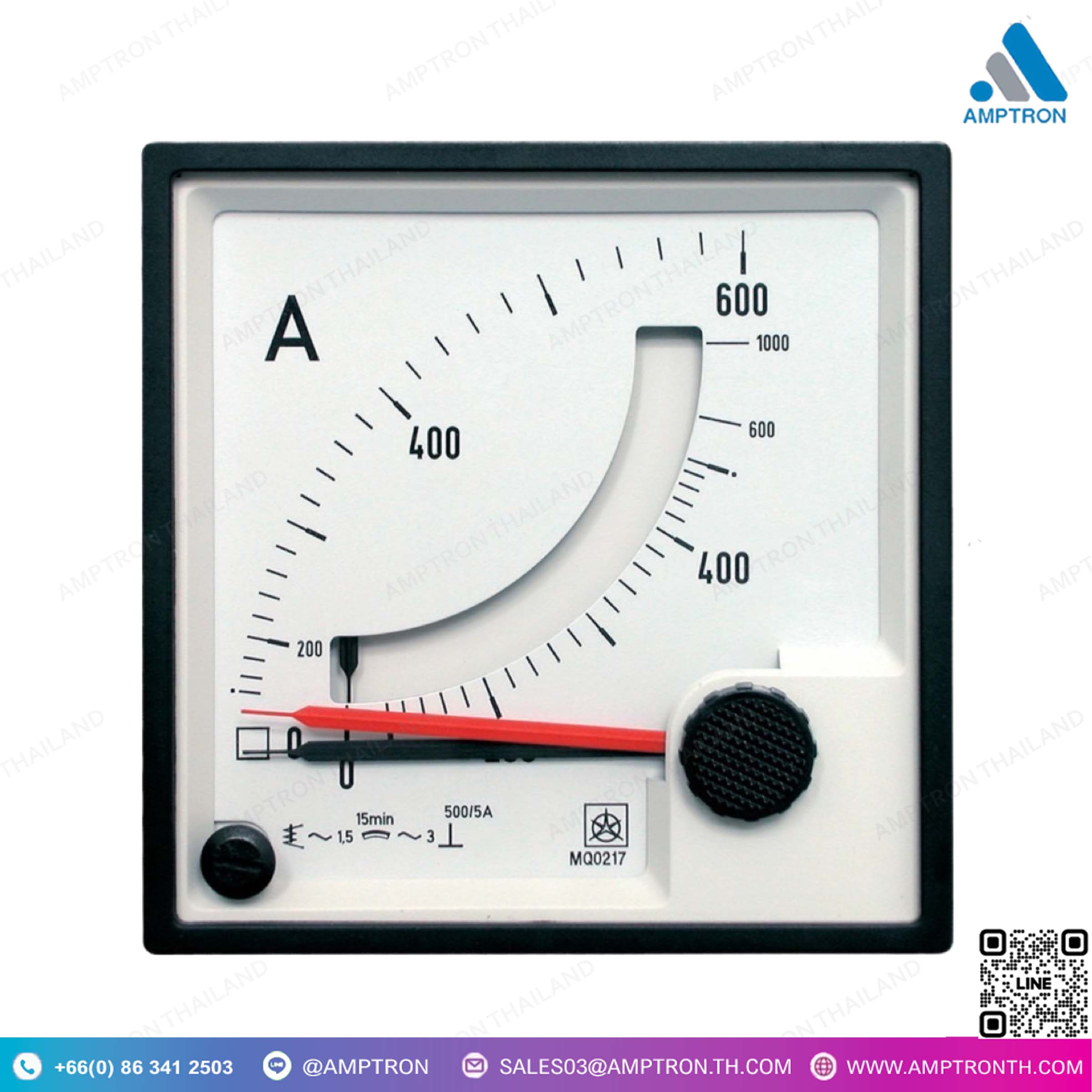

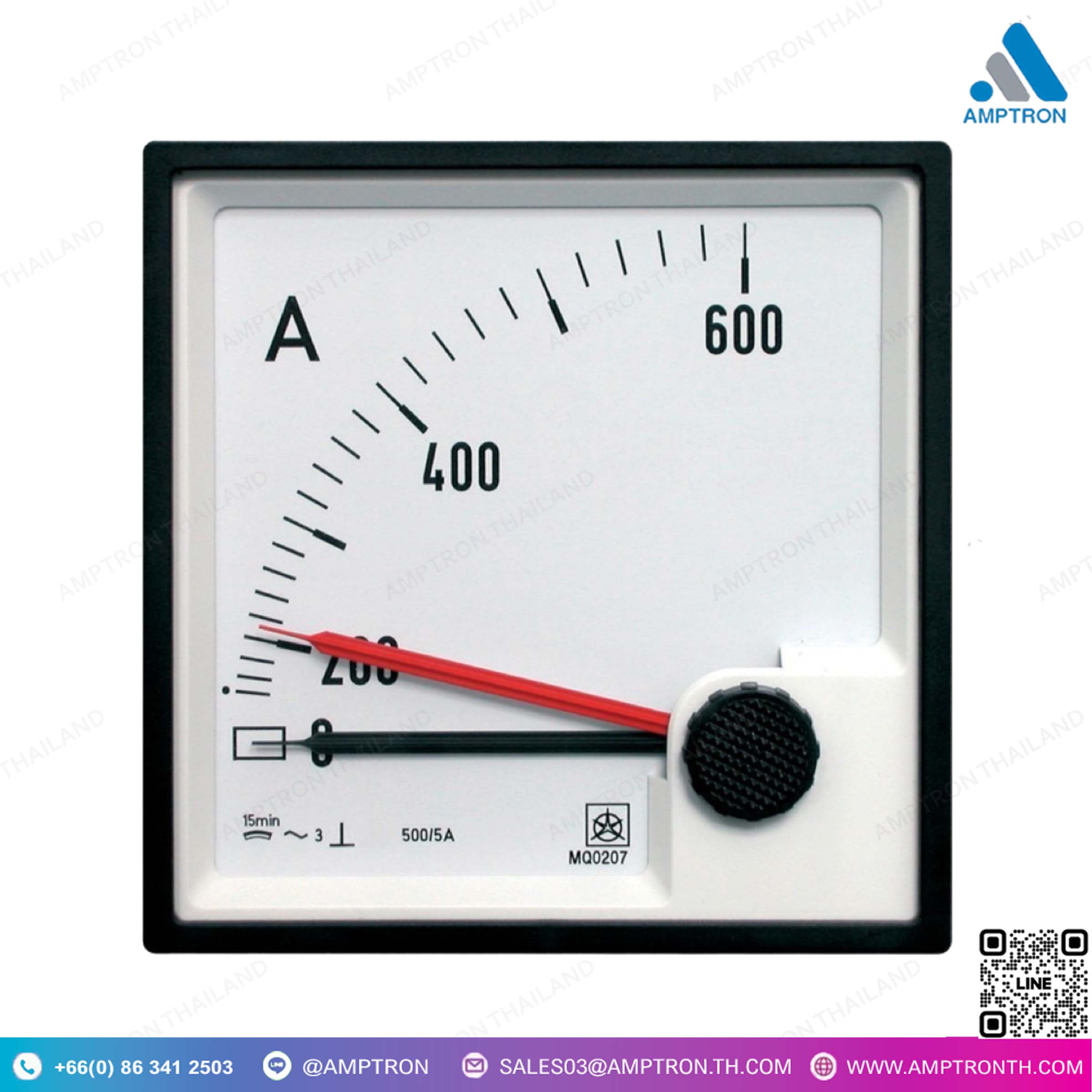

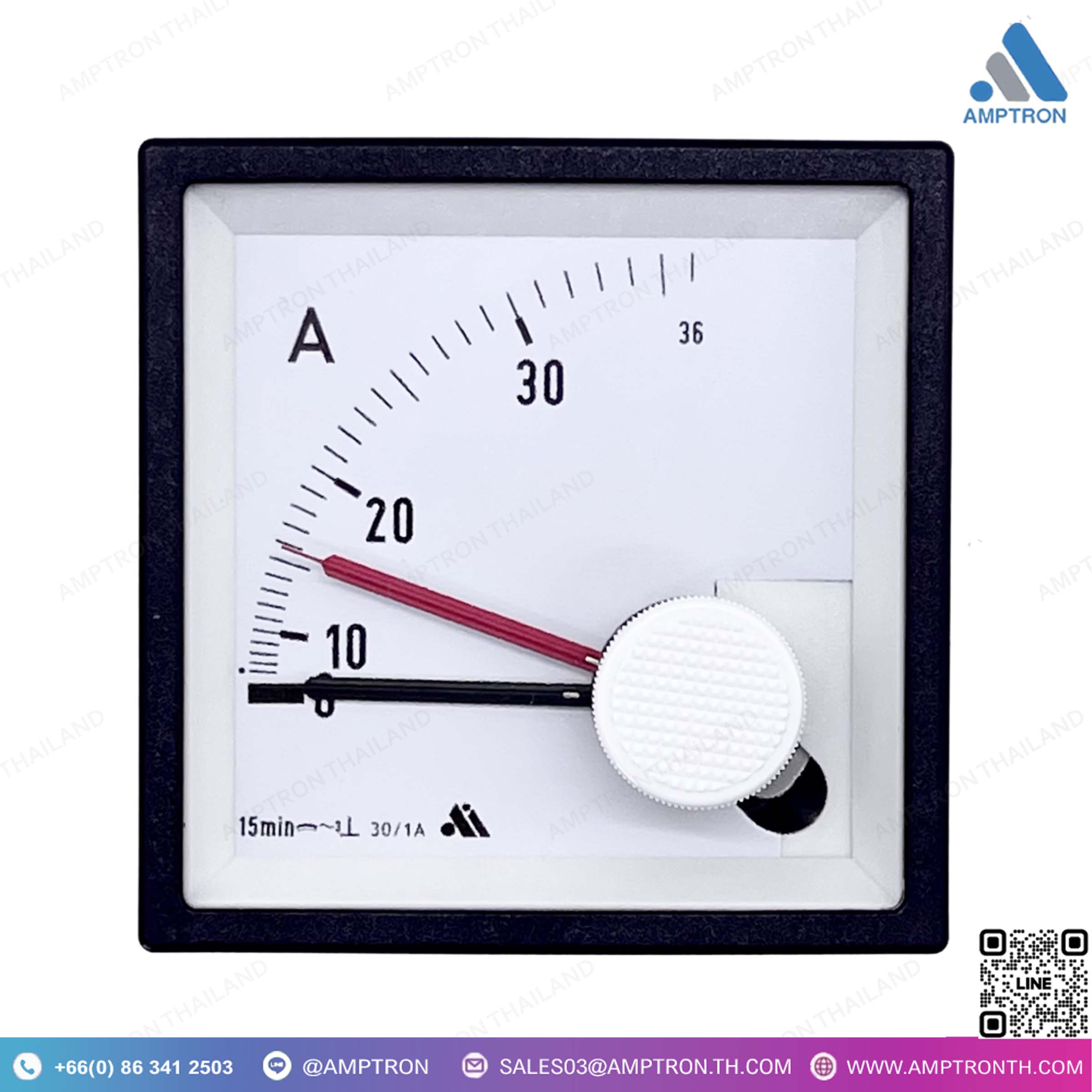

อนาล็อกมิเตอร์ Moving Iron AC Amp Meter with Max Demand

อนาล็อกมิเตอร์ Moving Iron AC Amp Meter with Max Demand
Brand : Ai
Model : MA48, MA72, MA96, ME72, ME96
Size : 48×48, 72×72, 96x96mm.

• ผลิตตามมาตราฐาน DIN43700, DIN43802, DIN43718, IEC1010, IEC473, IEC51, BS89
• วัสดุโพลีคาร์บบอเนต ไม่ลามไฟ ตามมาตรฐาน UL94V-0
• แข็งแรงทนทานไม่ติดไฟ พลาสติกชนิดทนความร้อน
• คลาส 1.0 หรือ สั่งพิเศษ
• 90 องศา
• แอมมิเตอร์แบบโอเวอร์สเกล 120%
• CT/1A หรือ CT/5A โดยมีโอเวอร์สเกล 20% ตามมาตรฐาน
• จุดแจ้งเตือนการทำงาน 20-100% ของช่วง ความแม่นยำ MDI ±1%
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม

Facebook
Email
LinkedIn

อนาล็อกมิเตอร์ Moving Iron AC Amp Meter with Max Demand
Brand : Ai
Model : MA48, MA72, MA96, ME72, ME96
Size : 48×48, 72×72, 96x96mm.

ผลิตตามมาตราฐาน DIN43700, DIN43802, DIN43718, IEC1010, IEC473, IEC51, BS89
• วัสดุโพลีคาร์บบอเนต ไม่ลามไฟ ตามมาตรฐาน UL94V-0
• แข็งแรงทนทานไม่ติดไฟ พลาสติกชนิดทนความร้อน
• คลาส 1.0 หรือ สั่งพิเศษ
• 90 องศา
• แอมมิเตอร์แบบโอเวอร์สเกล 120%
• CT/1A หรือ CT/5A โดยมีโอเวอร์สเกล 20% ตามมาตรฐาน
• จุดแจ้งเตือนการทำงาน 20-100% ของช่วง ความแม่นยำ MDI ±1%
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม

DESCRIPTION

• DIN43700, DIN43802, DIN43718, IEC1010, IEC473, IEC51, BS89
• Polycarbonate, self extinguishing and drip-proof per UL94V-0
• Rugged housing-non combustible, plastic-heat resistance
• Accuracy ± 3.0 or 1.5 %
• Operating temperature -20°C…55°C
• Frequency 45…65Hz
“• IP52 Housing on the front
• IP20 Terminal”
• 90 Degree
• Ammeter with over scale 120%
• CT connection /1A or /5A with 20% over scale as a standard
• Alarm trip point working range 20-100% of range ±1% added to the MDI accuracy
• Optional test report
• CUSTOM MADE available ,more detail see ordering information. Tel : 0863412503

อนาล็อกมิเตอร์ คืออะไร มีกี่ประเภท

  อนาล็อกมิเตอร์ (Analog Meter) คือ อุปกรณ์ที่ใช้สำหรับการวัดและแสดงผลค่าทางไฟฟ้าหรือค่าทางกายภาพต่าง ๆ ในรูปแบบที่เป็นแบบแอนะล็อก (Analog) ซึ่งจะแสดงผลเป็นการเคลื่อนที่ของเข็มหรือระดับของสเกลบนหน้าปัดตามค่าที่วัดได้ โดยที่ค่าตัวเลขไม่ได้แสดงเป็นแบบดิจิทัล
ประเภทของ Analog meter อนาล็อกมิเตอร์สามารถแบ่งออกได้หลายประเภทตามประเภทของค่าที่วัดหรือการใช้งาน ดังนี้:

  1. โวลต์มิเตอร์ (Voltmeter): ใช้สำหรับการวัดแรงดันไฟฟ้า (Voltage) โดยทั่วไปใช้วัดแรงดันไฟฟ้ากระแสตรง (DC) หรือกระแสสลับ (AC)
  2. แอมป์มิเตอร์ (Ammeter): ใช้สำหรับการวัดกระแสไฟฟ้า (Current) ในวงจร โดยแอมป์มิเตอร์มักจะต้องต่อเข้ากับวงจรแบบอนุกรมเพื่อให้กระแสไฟฟ้าไหลผ่าน
  3. โอห์มมิเตอร์ (Ohmmeter): ใช้สำหรับการวัดค่าความต้านทานไฟฟ้า (Resistance) ของตัวนำหรืออุปกรณ์ต่าง ๆ
  4. วัตต์มิเตอร์ (Wattmeter): ใช้สำหรับการวัดกำลังไฟฟ้า (Power) ซึ่งมักจะวัดเป็นวัตต์
  5. พาวเวอร์แฟคเตอร์มิเตอร์ (Power Factor Meter): ใช้สำหรับการวัดตัวประกอบกำลัง (Power Factor) ในระบบไฟฟ้า
  6. เครื่องวัดความถี่ (Frequency Meter): ใช้สำหรับการวัดความถี่ของสัญญาณไฟฟ้ากระแสสลับ
  7. เครื่องวัดอุณหภูมิแบบแอนะล็อก: ใช้สำหรับการวัดและแสดงผลอุณหภูมิในรูปแบบแอนะล็อก มักจะใช้กับเครื่องจักรหรือระบบที่ต้องการการติดตามอุณหภูมิ
  8. เครื่องวัดความดันแบบแอนะล็อก: ใช้สำหรับการวัดแรงดันในระบบก๊าซหรือของเหลว

Analog Voltmeter คืออะไร มีกี่ประเภท

  Analog Voltmeter คือเครื่องมือวัดที่ใช้สำหรับตรวจสอบและวัดค่าแรงดันไฟฟ้า (Voltage) ในวงจรไฟฟ้า โดยการแสดงผลจะเป็นการใช้เข็มชี้บอกค่าบนหน้าปัดที่มีสเกลตัวเลขตามค่าแรงดันที่วัดได้ หลักการทำงานของ Analog Voltmeter: เมื่อเครื่องถูกเชื่อมต่อกับวงจรไฟฟ้า แรงดันไฟฟ้าที่ผ่านเข้ามาจะสร้างกระแสไฟฟ้าผ่านขดลวดหรือแผ่นโลหะภายในเครื่อง เครื่องจะแปลงแรงดันไฟฟ้านี้เป็นการเคลื่อนไหวทางกลไก โดยเข็มชี้จะเคลื่อนที่ตามค่าแรงดันที่วัดได้ ซึ่งจะแสดงบนสเกลตัวเลขที่อ่านง่าย ผู้ใช้สามารถดูค่าแรงดันไฟฟ้าในหน่วยโวลต์ (Volt, V) จากตำแหน่งของเข็มชี้

ประเภทของ Analog Voltmeter:

  1. Moving Coil Voltmeter (DC Voltmeter): ใช้หลักการของการเคลื่อนที่ของขดลวดในสนามแม่เหล็ก โดยเข็มจะเคลื่อนที่ตามความแรงของกระแสที่เกิดจากแรงดันไฟฟ้า เป็นชนิดที่ใช้สำหรับการวัดแรงดันไฟฟ้ากระแสตรง (DC)
  2. Moving Iron Voltmeter (AC Voltmeter): ใช้หลักการเคลื่อนที่ของเหล็กที่มีสนามแม่เหล็ก เมื่อมีแรงดันไฟฟ้าผ่านเข้าไปในเครื่อง จะทำให้เหล็กภายในเคลื่อนที่ เป็นชนิดที่ใช้สำหรับวัดแรงดันไฟฟ้ากระแสสลับ (AC)
  3. Electrostatic Voltmeter: ใช้หลักการไฟฟ้าสถิตในการวัดแรงดันไฟฟ้า ซึ่งจะเกิดแรงระหว่างแผ่นโลหะสองแผ่นตามแรงดันที่ใช้ โดยจะวัดได้ทั้งไฟฟ้ากระแสตรงและกระแสสลับ
  4. Rectifier Type Voltmeter: ใช้ในการวัดไฟฟ้ากระแสสลับที่มีค่าต่ำโดยใช้ไดโอดในการแปลงแรงดันกระแสสลับให้เป็นกระแสตรงก่อนที่จะวัด
