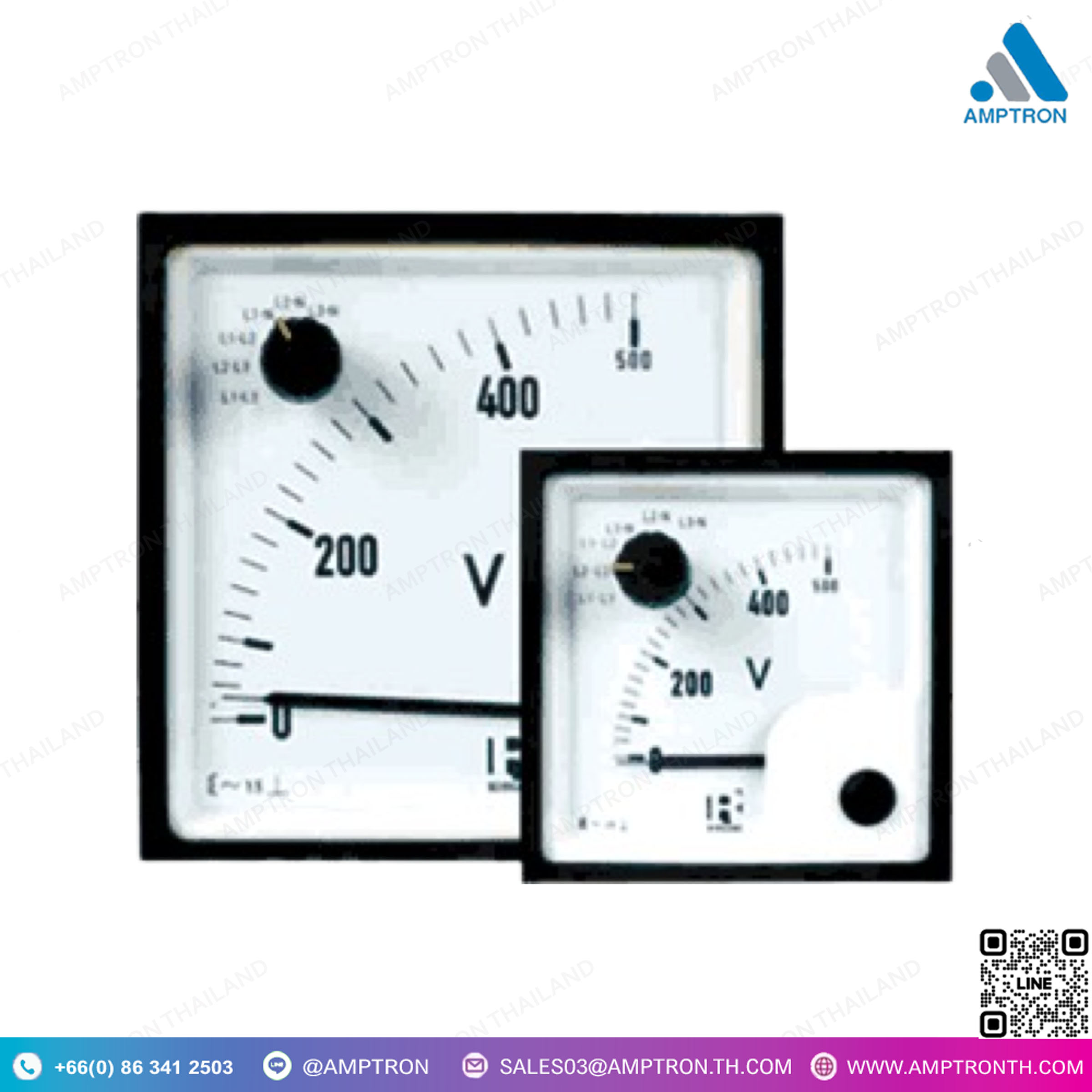

ดิจิตอลโวลต์แอมป์มิเตอร์ AC Volt, amp meter EQ SWT

ดิจิตอลโวลต์แอมป์มิเตอร์ AC Volt, amp meter EQ SWT
Brand : RISHABH
Catalog : Google Drive
Model : EQ SWT 72, EQ SWT 96
Size : 72×72, 96×96 mm

• 3 ph 3 สาย & 4 สายแรงดันไฟฟ้า & การวัดกระแสไฟฟ้าเป็นไปได้
• ใกล้สเกลเชิงเส้น
• ตัวชี้ขอบมีด
• ที่อยู่อาศัยโพลีคาร์บอเนตแบบเติมแก้ว (UL 94 V-0)
• ติดตั้งง่ายด้วยสกรูเกลียว
• รายละเอียดของเคส: เคสสี่เหลี่ยมแบบหล่อเหมาะสำหรับการติดตั้งในแผงควบคุม/สวิตช์เกียร์, คอนโซลเครื่องจักร
• วัสดุเคส: 10% โพลีคาร์บอเนตที่เติมแก้ว สารกันไฟและกันน้ำหยดตาม UL 94 V-0
• อุณหภูมิแวดล้อม : 23 cC + 2 cC
• ปริมาณที่วัดได้: แรงดันไฟฟ้าหรือกระแสไฟฟ้า
• สีของเบเซล สีแดง สีเหลือง สีฟ้า สีขาว

Facebook
Email
LinkedIn

ดิจิตอลโวลต์แอมป์มิเตอร์ AC Volt, amp meter EQ SWT
Brand : RISHABH
Catalog : Google Drive
Model : EQ SWT 72, EQ SWT 96
Size : 72×72, 96×96 mm

• 3 ph 3 สาย & 4 สายแรงดันไฟฟ้า & การวัดกระแสไฟฟ้าเป็นไปได้
• ใกล้สเกลเชิงเส้น
• ตัวชี้ขอบมีด
• ที่อยู่อาศัยโพลีคาร์บอเนตแบบเติมแก้ว (UL 94 V-0)
• ติดตั้งง่ายด้วยสกรูเกลียว
• รายละเอียดของเคส: เคสสี่เหลี่ยมแบบหล่อเหมาะสำหรับการติดตั้งในแผงควบคุม/สวิตช์เกียร์, คอนโซลเครื่องจักร
• วัสดุเคส: 10% โพลีคาร์บอเนตที่เติมแก้ว สารกันไฟและกันน้ำหยดตาม UL 94 V-0
• อุณหภูมิแวดล้อม : 23 cC + 2 cC
• ปริมาณที่วัดได้: แรงดันไฟฟ้าหรือกระแสไฟฟ้า
• สีของเบเซล สีแดง สีเหลือง สีฟ้า สีขาว

DESCRIPTION

• 3 ph 3 wire & 4 wire voltage & current measurement possible
• Near Linear scale
• Knife edge pointer
• Glass filled polycarbonate housing(UL 94 V-0)
• Easy installation with swivel screws
• Frequency 45…65Hz
• Accuracy class 1.5 according to IS 1248 (IEC 51/ DIN EN 60051)
• Operating temperature -10 ํC to 55 ํC
• Protection standard of IP52 IEC-529 (DIN 40050)

อนาล็อกมิเตอร์ คืออะไร มีกี่ประเภท

  อนาล็อกมิเตอร์ (Analog Meter) คือ อุปกรณ์ที่ใช้สำหรับการวัดและแสดงผลค่าทางไฟฟ้าหรือค่าทางกายภาพต่าง ๆ ในรูปแบบที่เป็นแบบแอนะล็อก (Analog) ซึ่งจะแสดงผลเป็นการเคลื่อนที่ของเข็มหรือระดับของสเกลบนหน้าปัดตามค่าที่วัดได้ โดยที่ค่าตัวเลขไม่ได้แสดงเป็นแบบดิจิทัล
ประเภทของ Analog meter อนาล็อกมิเตอร์สามารถแบ่งออกได้หลายประเภทตามประเภทของค่าที่วัดหรือการใช้งาน ดังนี้:

  1. โวลต์มิเตอร์ (Voltmeter): ใช้สำหรับการวัดแรงดันไฟฟ้า (Voltage) โดยทั่วไปใช้วัดแรงดันไฟฟ้ากระแสตรง (DC) หรือกระแสสลับ (AC)
  2. แอมป์มิเตอร์ (Ammeter): ใช้สำหรับการวัดกระแสไฟฟ้า (Current) ในวงจร โดยแอมป์มิเตอร์มักจะต้องต่อเข้ากับวงจรแบบอนุกรมเพื่อให้กระแสไฟฟ้าไหลผ่าน
  3. โอห์มมิเตอร์ (Ohmmeter): ใช้สำหรับการวัดค่าความต้านทานไฟฟ้า (Resistance) ของตัวนำหรืออุปกรณ์ต่าง ๆ
  4. วัตต์มิเตอร์ (Wattmeter): ใช้สำหรับการวัดกำลังไฟฟ้า (Power) ซึ่งมักจะวัดเป็นวัตต์
  5. พาวเวอร์แฟคเตอร์มิเตอร์ (Power Factor Meter): ใช้สำหรับการวัดตัวประกอบกำลัง (Power Factor) ในระบบไฟฟ้า
  6. เครื่องวัดความถี่ (Frequency Meter): ใช้สำหรับการวัดความถี่ของสัญญาณไฟฟ้ากระแสสลับ
  7. เครื่องวัดอุณหภูมิแบบแอนะล็อก: ใช้สำหรับการวัดและแสดงผลอุณหภูมิในรูปแบบแอนะล็อก มักจะใช้กับเครื่องจักรหรือระบบที่ต้องการการติดตามอุณหภูมิ
  8. เครื่องวัดความดันแบบแอนะล็อก: ใช้สำหรับการวัดแรงดันในระบบก๊าซหรือของเหลว

Analog Voltmeter คืออะไร มีกี่ประเภท

  Analog Voltmeter คือเครื่องมือวัดที่ใช้สำหรับตรวจสอบและวัดค่าแรงดันไฟฟ้า (Voltage) ในวงจรไฟฟ้า โดยการแสดงผลจะเป็นการใช้เข็มชี้บอกค่าบนหน้าปัดที่มีสเกลตัวเลขตามค่าแรงดันที่วัดได้ หลักการทำงานของ Analog Voltmeter: เมื่อเครื่องถูกเชื่อมต่อกับวงจรไฟฟ้า แรงดันไฟฟ้าที่ผ่านเข้ามาจะสร้างกระแสไฟฟ้าผ่านขดลวดหรือแผ่นโลหะภายในเครื่อง เครื่องจะแปลงแรงดันไฟฟ้านี้เป็นการเคลื่อนไหวทางกลไก โดยเข็มชี้จะเคลื่อนที่ตามค่าแรงดันที่วัดได้ ซึ่งจะแสดงบนสเกลตัวเลขที่อ่านง่าย ผู้ใช้สามารถดูค่าแรงดันไฟฟ้าในหน่วยโวลต์ (Volt, V) จากตำแหน่งของเข็มชี้

ประเภทของ Analog Voltmeter:

  1. Moving Coil Voltmeter (DC Voltmeter): ใช้หลักการของการเคลื่อนที่ของขดลวดในสนามแม่เหล็ก โดยเข็มจะเคลื่อนที่ตามความแรงของกระแสที่เกิดจากแรงดันไฟฟ้า เป็นชนิดที่ใช้สำหรับการวัดแรงดันไฟฟ้ากระแสตรง (DC)
  2. Moving Iron Voltmeter (AC Voltmeter): ใช้หลักการเคลื่อนที่ของเหล็กที่มีสนามแม่เหล็ก เมื่อมีแรงดันไฟฟ้าผ่านเข้าไปในเครื่อง จะทำให้เหล็กภายในเคลื่อนที่ เป็นชนิดที่ใช้สำหรับวัดแรงดันไฟฟ้ากระแสสลับ (AC)
  3. Electrostatic Voltmeter: ใช้หลักการไฟฟ้าสถิตในการวัดแรงดันไฟฟ้า ซึ่งจะเกิดแรงระหว่างแผ่นโลหะสองแผ่นตามแรงดันที่ใช้ โดยจะวัดได้ทั้งไฟฟ้ากระแสตรงและกระแสสลับ
  4. Rectifier Type Voltmeter: ใช้ในการวัดไฟฟ้ากระแสสลับที่มีค่าต่ำโดยใช้ไดโอดในการแปลงแรงดันกระแสสลับให้เป็นกระแสตรงก่อนที่จะวัด
