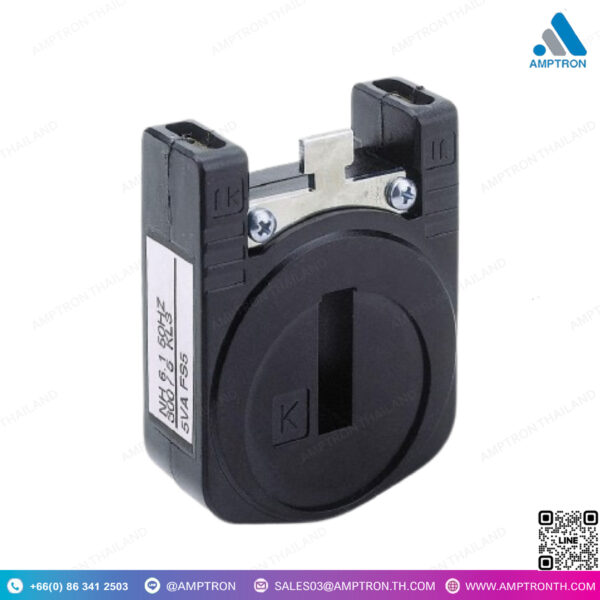

หม้อแปลงกระแสซีรีส์ NH สำหรับตัวตัดวงจรฟิวส์ (CT)
Brand : MBS
Catalog : Google Drive
Model : NH 6.1,NH 6.1 2U,NH 6.2,NH 6.2 2U
• หม้อแปลงกระแสสำหรับแถบแยกฟิวส์ สำหรับกระแสไฟฟ้าระดับเริ่มต้น ตั้งแต่ 100 A ถึง 600 A
• กระแสไฟฟ้าระดับทุติยภูมิ 5A หรือ 1A
• ระดับความแม่นยำ: 3
• ความถี่ที่กำหนด: 50 Hz
• ชั้นฉนวน: E
• แรงดันไฟฟ้าขณะใช้งานสูงสุด 0.72 kV ตามมาตรฐาน DIN 43620/1
DESCRIPTION
• Current transformers for fuse separation strips for primary nominal currents from 100 A to 600 A
• Secondary nominal currents 5 A or 1 A
• Accuracy classes 3
• Nominal rated frequency: 50 Hz
• Insulation class: E
• Operating voltage up to 0.72 kV, According to DIN 43620/1
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
