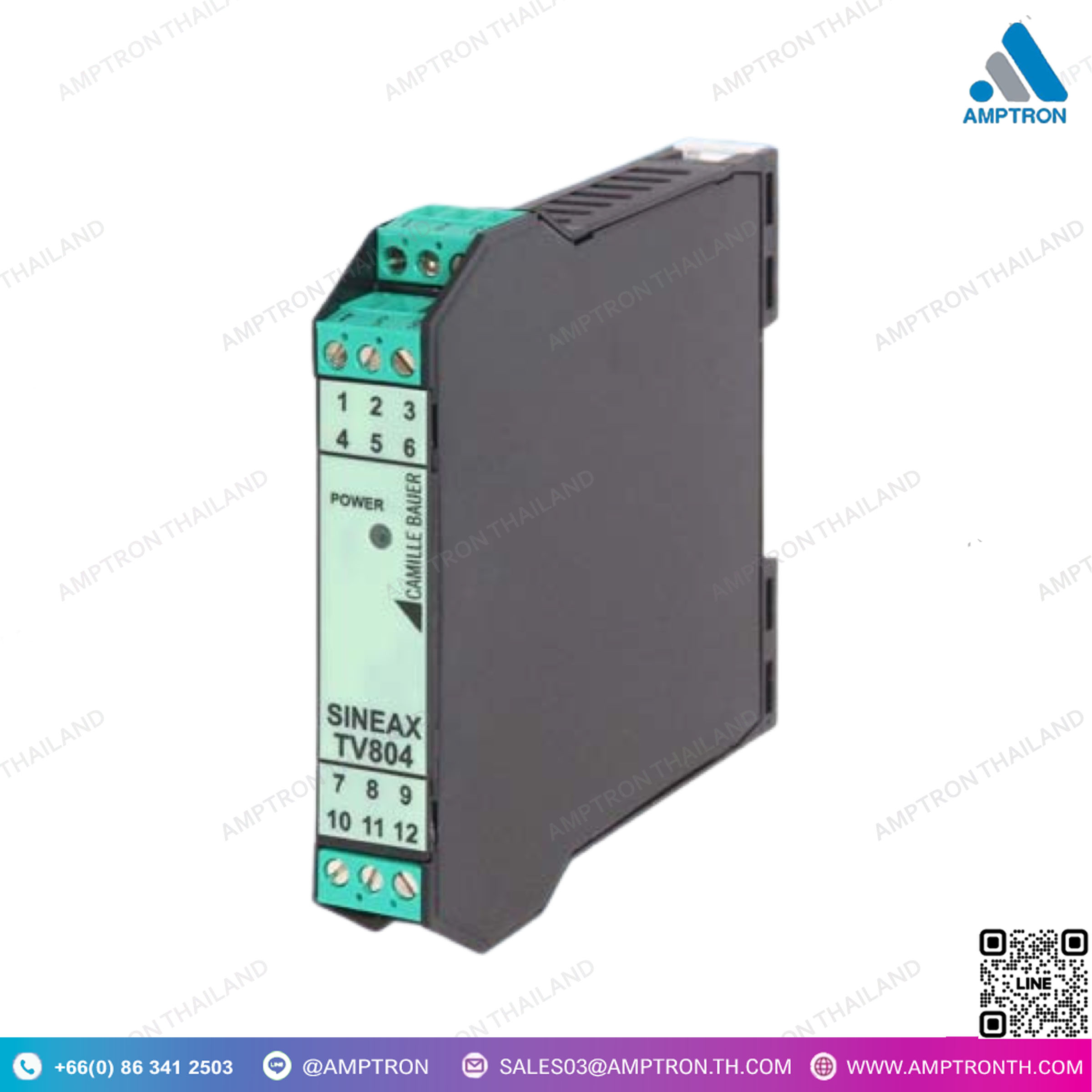

ตัวแยกกระแสไฟฟ้าDC รุ่น SINEAX TV804 DC Current Isolator

ตัวแยกกระแสไฟฟ้าDC รุ่น SINEAX TV804 DC Current Isolator
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : TV804
Size : 110 x 112 x 17.5 mm

• กระแสป้อนข้อมูล 0…20 mA หรือ 4…20 mA
• เซ็นเซอร์จ่ายไฟด้วยเทคนิคสองสาย: 20 VDC คงที่, 20 mA สูงสุด, ป้องกันการลัดวงจร
• วัดและส่งกลับหรือเอาต์พุตแบบฉนวนอนาล็อกเอาต์พุตกระแส 0…20 mA หรือ 4…20 mA
• ตัวบ่งชี้ด้านหน้าถ้ามีแหล่งจ่ายไฟ
• สายฉนวน 3 สาย: 1500 VAC
• พลังงาน : 9…40 V DC, 19…28 VAC, 50…60 Hz, max. 2.5 W
• ป้อนข้อมูล: กระแส: 0…20 mA หรือ 4…20 mA, ความต้านทานการป้อนข้อมูล 20 Ω
• เอาต์พุต: กระแส: 0…20 mA หรือ 4…20 mA, ความต้านทานรอบสูงสุด 600 Ω

DESCRIPTION

• Input current 0…20 mA or 4…20 mA
• Sensors supply in two wires technique: 20 V DC stabilized, 20 mA max.,protected against short circuit.
• Measure and retransmission or an analog insulated output, current output 0…20 mA or 4…20 mA.
• Indication on the front if there is power supply.
• Insulation 3 wires: 1500 VAC.
• Power : 9…40 V DC, 19…28 V AC, 50…60 Hz, max. 2.5 W
• Input : Current: 0…20 mA or 4…20 mA, input impedance 20 Ω
• Output : Current: 0…20 mA or 4…20 mA, max. loop impedance 600 Ω

Transmitter คืออะไร ใช้งานอย่างไร

Transmitter (ตัวส่งสัญญาณ) คืออุปกรณ์ที่ใช้ในการแปลงสัญญาณจากรูปแบบหนึ่งไปยังอีกแบบหนึ่งและส่งสัญญาณออกไปยังอุปกรณ์อื่น ๆ เพื่อการตรวจสอบ หรือการควบคุม โดยทั่วไปแล้ว Transmitter จะใช้ในการส่งข้อมูลหรือสัญญาณจากเซ็นเซอร์หรือแหล่งที่มาที่เกี่ยวข้อง (เช่น ความดัน, อุณหภูมิ, กระแสไฟฟ้า ฯลฯ) ไปยังระบบควบคุม หรืออุปกรณ์แสดงผลต่าง ๆ

ประเภทของ Transmitter ที่พบได้บ่อย ได้แก่:

Pressure Transmitter (ตัวส่งสัญญาณความดัน)
ใช้ในการแปลงค่าความดันที่วัดได้จากเซ็นเซอร์ความดัน (เช่น จากเครื่องมือวัดความดัน) เป็นสัญญาณที่สามารถส่งต่อไปยังระบบควบคุมหรือแสดงผลได้ เช่น สัญญาณ 4-20 mA หรือ 0-10 V
Temperature Transmitter (ตัวส่งสัญญาณอุณหภูมิ)
ใช้ในการแปลงค่าของอุณหภูมิที่วัดได้จากเซ็นเซอร์อุณหภูมิ (เช่น Thermocouple หรือ RTD) เป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผลได้
Level Transmitter (ตัวส่งสัญญาณระดับ)
ใช้ในการวัดระดับของของเหลวหรือวัสดุในถังหรือภาชนะ แล้วแปลงข้อมูลระดับนั้นเป็นสัญญาณที่สามารถส่งไปยังอุปกรณ์อื่น ๆ ได้
Flow Transmitter (ตัวส่งสัญญาณการไหล)
ใช้ในการวัดอัตราการไหลของของเหลวหรือก๊าซ แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล
Humidity Transmitter (ตัวส่งสัญญาณความชื้น)
ใช้ในการวัดระดับความชื้นในอากาศหรือสภาพแวดล้อม แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล
pH Transmitter (ตัวส่งสัญญาณค่า pH)
ใช้ในการวัดค่า pH ของของเหลว แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล
Signal Transmitter (ตัวส่งสัญญาณสัญญาณทั่วไป)
ใช้ในการส่งสัญญาณจากแหล่งข้อมูลที่มีการแปลงเป็นสัญญาณมาตรฐาน เช่น 4-20 mA, 0-10 V, หรือการสื่อสารผ่านโปรโตคอลดิจิตอล
