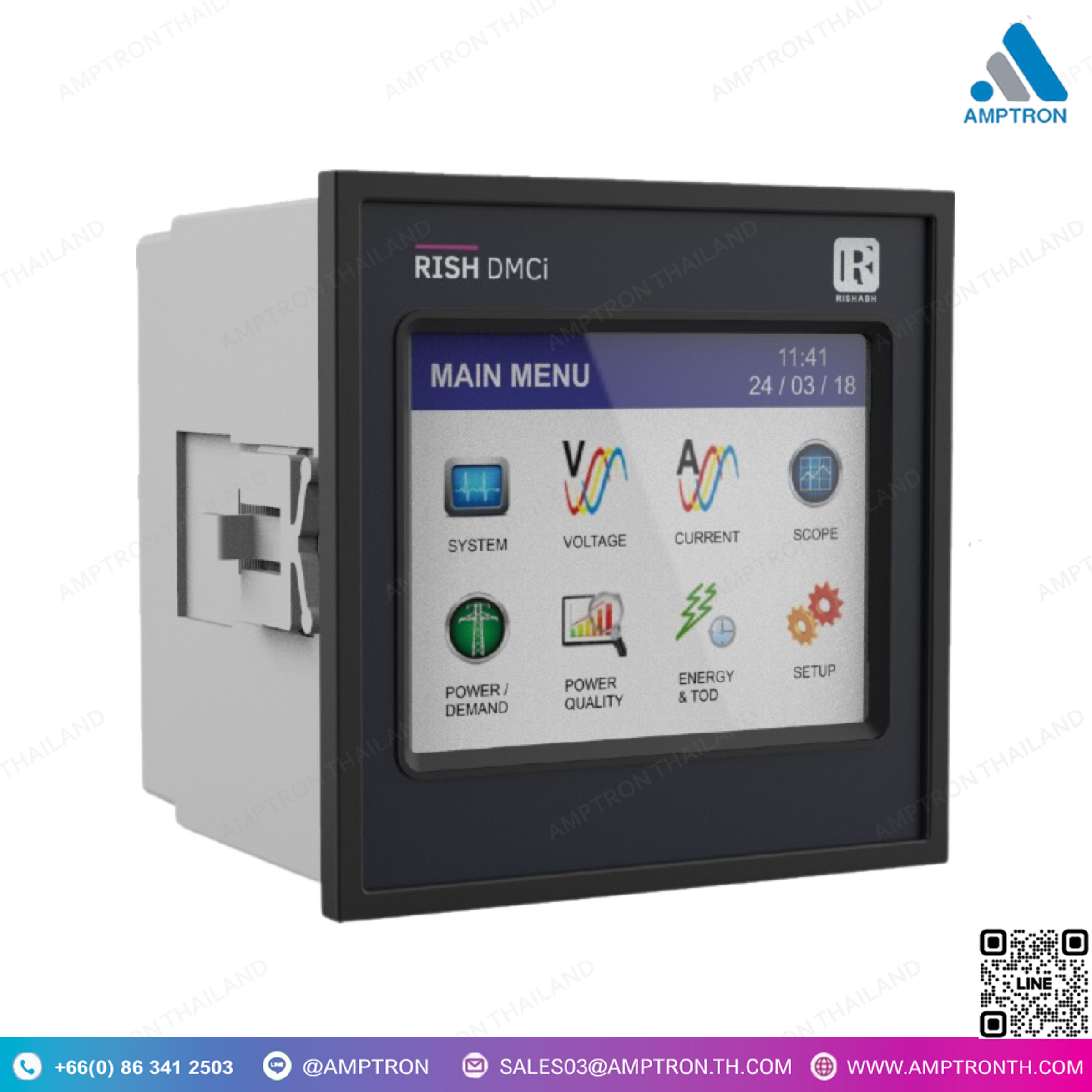

มัลติฟังก์ชั่นมิเตอร์ Multifunction meter รุ่น RISH DMCi
Brand : RISHABH
Catalog : Google Drive
Model : RISH DMCi
Size : 96x96mm

• การวัดและควบคุมการใช้พลังงาน วัด W, Var, VA และการใช้กระแสไฟฟ้าควบคุมด้วยพารามิเตอร์ที่เลือกเลือกประเภทหน้าต่าง (window type) – แบบคงที่ (Fixed)
หรือแบบเลื่อน (Sliding) กำหนดระยะเวลาการวัด (Demand Period) ได้ตั้งแต่ 1 ถึง 60 นาที
• เอาต์พุตรีเลย์ 4 ช่อง สำหรับการควบคุมและจัดการการใช้พลังงานอย่างมีประสิทธิภาพ
• วัดและตรวจสอบพารามิเตอร์ได้มากกว่า 80 รายการ รองรับแหล่งจ่ายไฟเสริมที่มีช่วงแรงดันกว้าง 60-300VAC/DC
• การวัดค่า True RMS เครื่องมือสามารถวัดคลื่นรูปคลื่นที่ผิดเพี้ยนได้สูงสุดถึงฮาร์มอนิกที่ 56 สำหรับ 50Hz และสูงสุดถึงฮาร์มอนิกที่ 46 สำหรับ 60Hz
• การวัดคุณภาพพลังงาน วัดได้ถึงฮาร์มอนิกที่ 56 (50Hz) ในแต่ละเฟส สามารถติดตามฮาร์มอนิกสูงสุดได้ 6 ตัวพร้อมกันในแต่ละเฟส
• นาฬิกาจับเวลาจริง (Real Time Clock, RTC)
• เวลาในวัน (Time Of Day / Time Of Use, TOD/TOU) ตั้งโปรแกรมตารางค่าไฟฟ้าง่ายๆ 4 หัวข้อ, 4 อัตราค่าไฟ, 6 โซนเวลาในแต่ละวัน, 4 ประเภทของวัน, 5 หมวดพลังงานสำหรับการลงทะเบียน
• ตั้งโปรแกรมได้ที่ไซต์งานตามการใช้งานที่ผู้ใช้ต้องการ
• ความแม่นยำด้านพลังงานระดับ Class 0.5S ตามมาตรฐาน IEC 62053-22, IEC 62053-23
• อุณหภูมิการทำงาน -10°C ถึง +55°C
• มาตรฐานที่ใช้: IEC 61010-1: 2010, IEC 61326

DESCRIPTION

• Demand Measurement and Control
W, Var, VA and Current Demand
Controlling with any selected parameter
Selectable window type – Fixed or Sliding
Demand Period selectable from 1 to 60 minutes”
• 4Relay Outputs for efficient Demand Control and Management
• Measures & Monitors more than 80 parameters
Wide auxiliary power supply range 60-300VAC/DC”
• True RMS measurement
The instrument measures distorted waveform upto 56th Harmonic for 50Hz and upto 46th Harmonic for 60Hz”
• Power Quality Measurement
Measurable up to 56th (50Hz) harmonic on each phase. Maximum any 6 harmonics can be monitored simultaneously for each phase”
• Real Time Clock (RTC)
• Time Of DAY (TOD / TOU)
Easy programmable tariff schedule
4 seasons, 4 tariffs, 6 time zones per day, 4 types of days, 5 tariff energy register”
• Onsite programmable for user desired application
• Energy Accuracy Class 0.5S as per IEC 62053-22, IEC62053-23
• Operating temperature -10°C to +55°C
• Standard IEC 61010-1-2010, IEC 61326

Multifunction Digital Relay คืออะไร

Multifunction Digital Relay หรือ รีเลย์ดิจิตอลมัลติฟังก์ชั่น เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการป้องกันและควบคุมระบบไฟฟ้า โดยรวมฟังก์ชันการทำงานหลายอย่างในรีเลย์ตัวเดียว ต่างจากรีเลย์แบบดั้งเดิมที่อาจทำงานได้เพียงฟังก์ชันเดียว Multifunction Digital Relay มีความสามารถในการตรวจสอบและป้องกันหลายพารามิเตอร์ในระบบไฟฟ้า เช่น แรงดัน กระแส ความถี่ และลำดับเฟส ซึ่งทั้งหมดนี้สามารถตั้งค่าและควบคุมได้ผ่านระบบดิจิตอล

ฟังก์ชันที่มักพบใน Multifunction Digital Relay

1. การป้องกันแรงดัน (Voltage Protection): ป้องกันระบบไฟฟ้าจากแรงดันเกิน (Overvoltage) และแรงดันตก (Undervoltage) เพื่อป้องกันอุปกรณ์ไฟฟ้า
2. การป้องกันกระแสเกิน (Overcurrent Protection): ตรวจสอบกระแสไฟฟ้าในระบบและป้องกันกระแสเกิน ซึ่งอาจเกิดจากการลัดวงจรหรือลากโหลด (Overload)
3. การป้องกันการลัดวงจร (Short Circuit Protection): ตรวจสอบการเกิดการลัดวงจรและตัดการทำงานของระบบไฟฟ้าทันทีเพื่อป้องกันความเสียหาย
4. การป้องกันเฟส (Phase Protection): ตรวจสอบความสมดุลของเฟสในระบบไฟฟ้า 3 เฟส หากเฟสหาย (Phase Loss) หรือเฟสไม่สมดุล รีเลย์จะสั่งตัดระบบ
5. การป้องกันความถี่ (Frequency Protection): ตรวจสอบความถี่ไฟฟ้าในระบบ หากความถี่สูงหรือต่ำเกินขอบเขต รีเลย์จะทำการป้องกัน
6. ฟังก์ชันการจับเวลา (Timing Functions): สามารถตั้งเวลาการทำงานหรือตั้งค่าความล่าช้าในการตัดวงจร เช่น ตั้งเวลาให้ระบบทำงานตามเวลาที่กำหนดก่อนทำการป้องกันหรือการรีเซ็ต

ข้อดีของ Multifunction Digital Relay

1. ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การตรวจวัดและประมวลผลมีความแม่นยำและรวดเร็ว
2. การตรวจสอบพารามิเตอร์หลายค่า: หนึ่งในข้อได้เปรียบหลักของ Multifunction Digital Relay คือสามารถตรวจสอบและป้องกันพารามิเตอร์หลายตัวได้ในอุปกรณ์เดียว เช่น แรงดัน กระแส ความถี่ และลำดับเฟส
3. การตั้งค่าและปรับแต่งง่าย: สามารถปรับแต่งค่าการทำงานผ่านอินเตอร์เฟซดิจิตอล ทำให้การตั้งค่าค่าการทำงาน เช่น ค่าแรงดันและกระแสที่ต้องการตัด ง่ายและสะดวก
4. การเชื่อมต่อกับระบบควบคุมกลาง: Multifunction Digital Relay สามารถเชื่อมต่อกับระบบควบคุมอัตโนมัติ (SCADA) หรือระบบตรวจสอบแบบรีโมทได้ ทำให้สามารถควบคุมและตรวจสอบการทำงานจากระยะไกลได้
5. การลดต้นทุน: แทนที่จะใช้รีเลย์หลายตัวในการป้องกันหลายพารามิเตอร์ Multifunction Digital Relay สามารถรวมฟังก์ชันเหล่านี้เข้าด้วยกันในอุปกรณ์เดียว ช่วยลดจำนวนอุปกรณ์ที่ต้องติดตั้งและบำรุงรักษา
