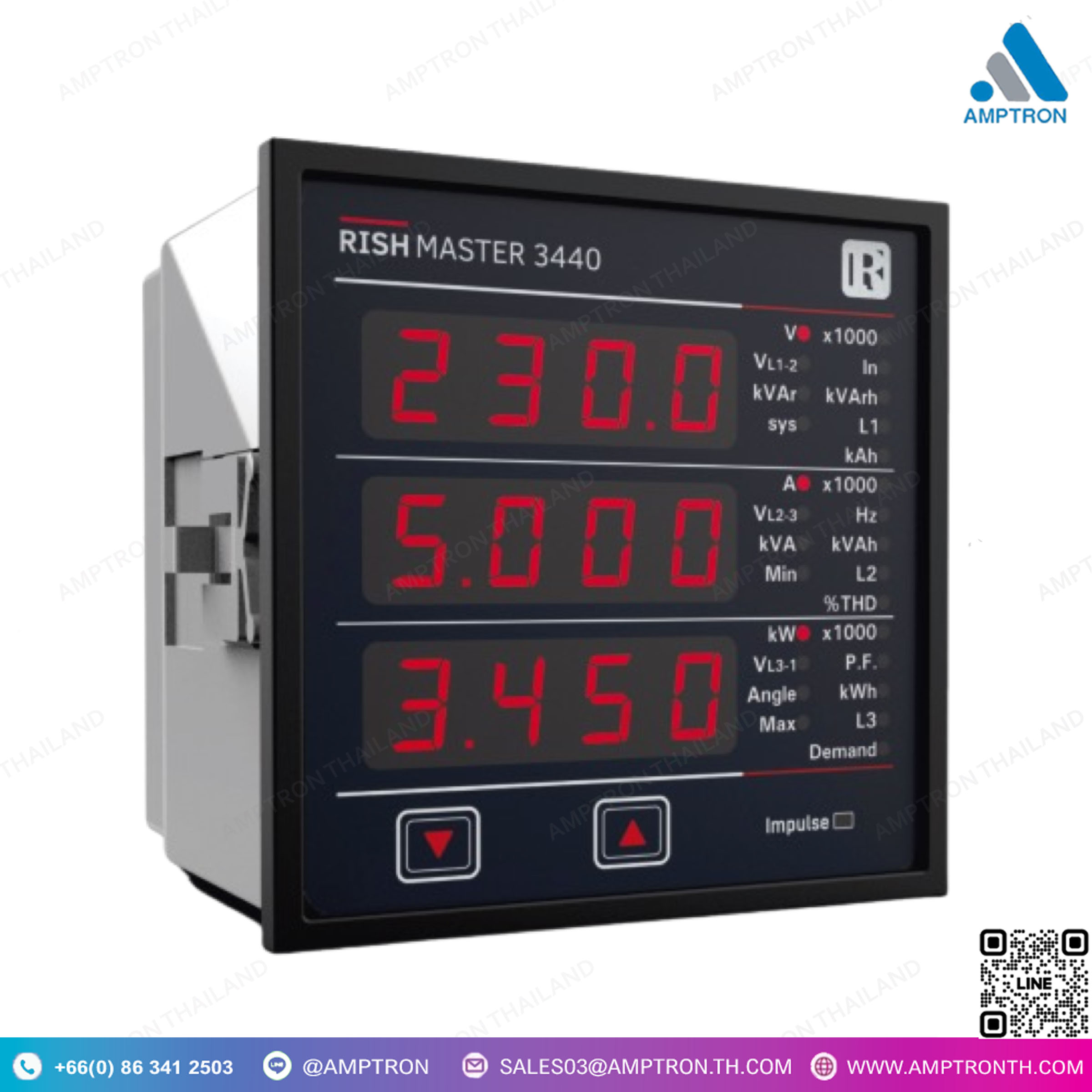

มัลติฟังก์ชั่นมิเตอร์-Multifunction meter Rish Master 3440

มัลติฟังก์ชั่นมิเตอร์-Multifunction meter Rish Master 3440
Brand : RISHABH
Catalog : Google Drive
Model : RISH Master 3440
Size : 96x96mm

• พลังงานแอคทีฟ – คลาส 0.2S ตามมาตรฐาน IEC 62053-22
• การปรับช่วงการวัดพลังงานอัตโนมัติบนหน้าจอ
• การตั้งค่ารูปแบบพลังงานและการหมุนเวียนพลังงานได้
• การวัด Total Harmonic Distortion (THD)
• การรองรับแหล่งจ่ายไฟเสริมกว้าง: รองรับอินพุตจาก 100 VAC/DC ถึง 550 VAC/DC
• การวัดช่วงแรงดันไฟฟ้ากว้าง: 100VLL ถึง 600VLL
• ผู้ใช้สามารถเลือก CT Secondary ได้ที่ 5A/1A
• การตั้งค่าอัตราส่วน PT/CT ที่สถานที่
• ผู้ใช้สามารถตั้งค่าการเชื่อมต่อเครือข่ายเป็น 3 เฟส 3 สาย หรือ 4 สาย ผ่านปุ่มหน้าจอหรือการเชื่อมต่อระยะไกลผ่าน MODBUS (RS485)
• การเลือกแบบหน้าจอ Auto scroll / Fixed Screen ได้ที่สถานที่
• เครื่องมือสามารถตรวจจับลำดับเฟสผิดปกติหรือการขัดข้องของแรงดันไฟฟ้าขาเข้า และแสดงข้อความ “phase error”
• การเลือกการป้องกันกระแสต่ำ (ต่ำกว่า 30 mA)
• การเก็บค่าพารามิเตอร์ขั้นต่ำและสูงสุด
• การบันทึกชั่วโมงการทำงาน, ชั่วโมงที่เปิดใช้งาน, จำนวนการหยุดทำงาน
• ตัวเลือก MODBUS (RS485) Output (พร้อมการแยกสัญญาณด้วยแสง)
• ตัวเลือก Pulse Output (1 หรือ 2 Relay output)
• อุณหภูมิการทำงาน: -10°C ถึง +55°C
• สอดคล้องกับมาตรฐาน IP 54 (ด้านหน้า) ตามมาตรฐาน IEC 60529
• มาตรฐาน IEC 61010-1-2001, IEC 61326

DESCRIPTION

• Active Energy – Class0.2S as per IEC 62053-22
• Auto Energy Ranging Count on Display
• Programmable Energy format & Energy rollover count
• Total Harmonic Distortion (THD)
• Wide Auxiliary Supply. It can accept Input from 100 VAC/DC to 550 VAC/DC
• Measurement wide range of input voltage 100VLL to 600VLL.
• User selectable CT Secondary 5A/1A
• On site programmable PT/CT ratios
• User can program on site the network connection as either 3 Phase 3 Wire or 4 Wire locally via front panel keys by entering into Programming mode or remotely via MODBUS (RS485).
• Onsite selection of Auto scroll / Fixed Screen
• The instrument can detect wrong phase sequence or failure of one of the input voltages and displays “phase” error message.
• User selectable Low Current suppression (below 30 mA)
• Min Max storage of parameters possible
• Run Hour, ON Hour, Number of Interruptions
• Optional MODBUS (RS485) Output (With Optical Isolation)
• Optional Pulse Output ( 1 or 2 Relay output)
• Operating temperature -10°C to +55°C
• Conforms to IP 54 (front face) as per lEC60529
• Standard IEC 61010-1- 2001, IEC 61326

ดิจิตอลมัลติฟังก์ชั่นมิเตอร์ คืออะไร

ดิจิตอลมัลติฟังก์ชั่นมิเตอร์ (Digital Multifunction Meter) เป็นอุปกรณ์วัดและแสดงผลค่าต่างๆ ในระบบไฟฟ้า โดยสามารถวัดได้หลายพารามิเตอร์ในอุปกรณ์เดียว ซึ่งแตกต่างจากมิเตอร์ทั่วไปที่อาจวัดได้เพียงค่าพลังงานอย่างเดียว

หน้าที่ของดิจิตอลมัลติฟังก์ชั่นมิเตอร์ ดิจิตอลมัลติฟังก์ชั่นมิเตอร์ใช้ในการตรวจวัดและแสดงค่าต่างๆ ของระบบไฟฟ้า เช่น:

1. แรงดันไฟฟ้า (Voltage)
2. กระแสไฟฟ้า (Current)
3. กำลังไฟฟ้า (Power)
4. พลังงานไฟฟ้า (Energy)
5. ความถี่ (Frequency)
6. ตัวประกอบกำลัง (Power Factor)

คุณสมบัติและการใช้งาน

- วัดได้หลายค่าในเครื่องเดียว: เครื่องนี้สามารถวัดพารามิเตอร์หลายๆ ค่าในเวลาเดียวกัน ทำให้ผู้ใช้สามารถตรวจสอบการทำงานของระบบไฟฟ้าได้อย่างครบถ้วน
- การแสดงผลแบบดิจิตอล: ข้อมูลจะแสดงบนหน้าจอในรูปแบบดิจิตอล ทำให้การอ่านค่ามีความแม่นยำและสะดวกมากขึ้น
- ใช้ในอุตสาหกรรมและการจัดการพลังงาน: ดิจิตอลมัลติฟังก์ชั่นมิเตอร์เหมาะสำหรับใช้ในโรงงานอุตสาหกรรมหรืออาคารขนาดใหญ่ที่ต้องการตรวจสอบและควบคุมพลังงานอย่างมีประสิทธิภาพ

ข้อดี

- ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การวัดค่ามีความเที่ยงตรงมาก
- ตรวจสอบได้หลายพารามิเตอร์พร้อมกัน: ทำให้สามารถติดตามการใช้พลังงานและคุณภาพไฟฟ้าได้ง่ายขึ้น
- มีฟังก์ชั่นเสริม: บางรุ่นสามารถเชื่อมต่อกับระบบเครือข่าย เพื่อส่งข้อมูลให้กับระบบควบคุมกลาง (SCADA) หรือใช้ในการวิเคราะห์การใช้พลังงานอย่างละเอียด
