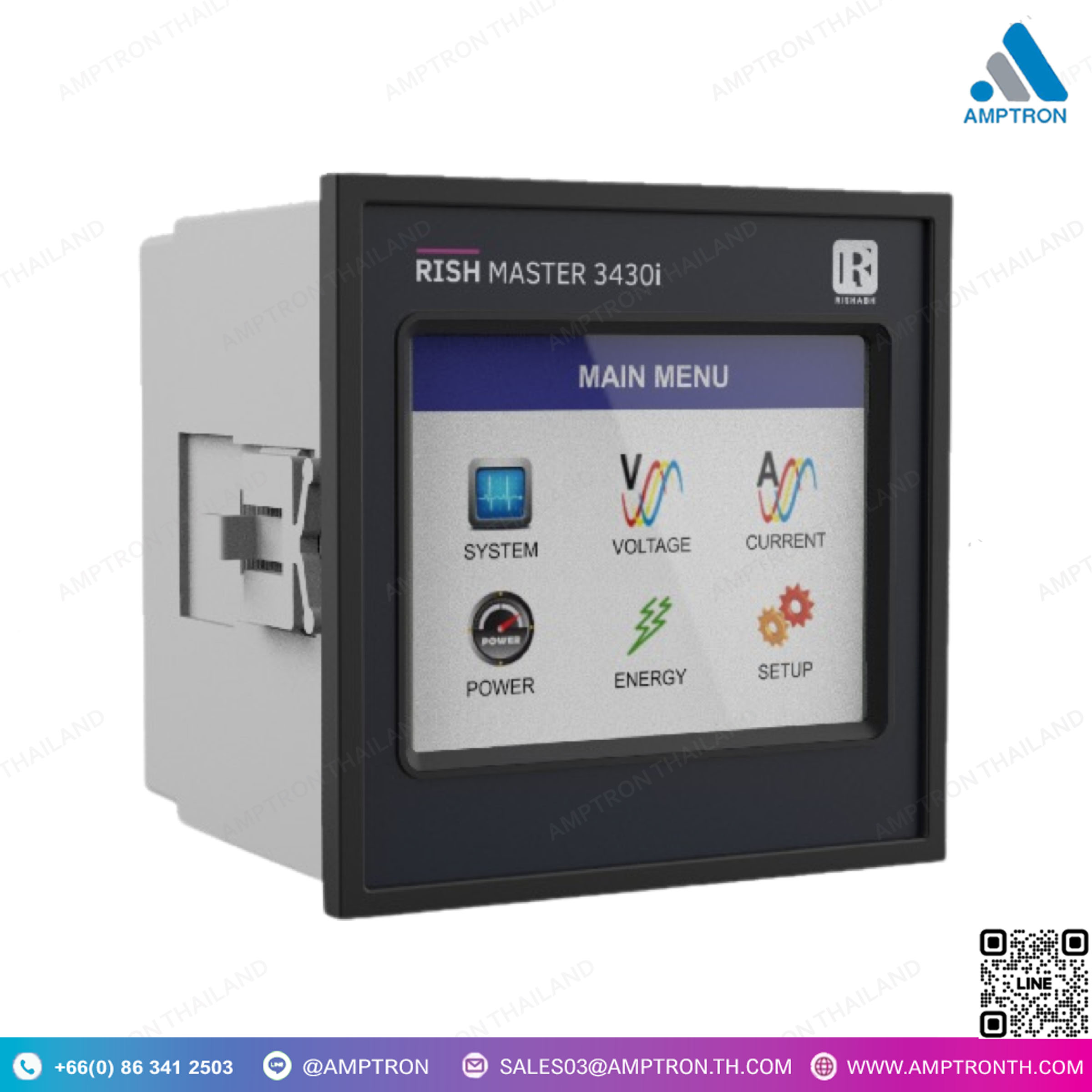

มัลติฟังก์ชั่นมิเตอร์ หน้าจอสัมผัส รุ่น RISH Master 3430i
Brand : RISHABH
Catalog : Google Drive
Model : RISH Master 3430i
Size : 96x96mm

• จอแสดงผล LCD สีแบบสัมผัสความละเอียด 320×240
• จอแสดงผล LED ความสว่างสูง 3 บรรทัด 4 หลัก แสดงผลพร้อมกัน 3 พารามิเตอร์
• การแสดงภาพคลื่นไซนูซอยด์ของแรงดันไฟฟ้าและกระแสไฟฟ้าในแต่ละเฟส
• แผนภาพ Phasor: การแสดงภาพแรงดันไฟฟ้าและกระแสไฟฟ้าในรูปแบบเวกเตอร์สำหรับ 3 เฟส
• ผู้ใช้สามารถกำหนดสีเฉพาะสำหรับแต่ละเฟสตามความต้องการของแอปพลิเคชันผ่านหน้าจอ
• เครื่องมือสามารถวัดรูปคลื่นที่ผิดปกติ (Distorted Waveform) ได้ถึง 15 ฮาร์มอนิก
• การวัดพลังงานแอคทีฟ (kWh), พลังงานรีแอคทีฟ (kVArh) และพลังงานแอพพาเรนต์ (kVAh) สามารถกำหนดพารามิเตอร์เหล่านี้ให้เชื่อมต่อกับ 2 เอาท์พุตพัลส์ (optional) ได้
• อัพเดทค่าเอนเนอร์จีในรีจิสเตอร์ตามอัตราพลังงานที่เลือกโดยผู้ใช้ อัตราการอัพเดทพลังงานสามารถตั้งค่าได้ตั้งแต่ 1 นาที ถึง 60 นาที
• ผู้ใช้สามารถกำหนดรูปแบบการแสดงพลังงานบน MODBUS (RS485) ได้ในหน่วย Wh, kWh หรือ MWh โดยสามารถตั้งค่าการหมุนเวียนค่าเป็น 7 ถึง 14 หลัก (สำหรับ Wh), 7 ถึง 12 หลัก (สำหรับ kWh) และ 7 ถึง 9 หลัก (สำหรับ MWh) ซึ่งหลังจากถึงจำนวนที่กำหนดแล้วค่าเอนเนอร์จีจะรีเซ็ตเป็นศูนย์
• เครื่องมือเก็บค่าต่ำสุดและสูงสุดของแรงดันไฟฟ้าและกระแสไฟฟ้าระบบ โดยจะอัปเดตค่าเหล่านี้ทุก 40 วินาที
• ตัวเลือก MODBUS (RS485) Output (พร้อมการแยกสัญญาณด้วยแสง)
• ตัวเลือก Pulse Output (1 หรือ 2 Relay output)
• อุณหภูมิการทำงาน: -10°C ถึง +55°C
• สอดคล้องกับมาตรฐาน IP 54 (ด้านหน้า) ตามมาตรฐาน IEC 60529
• มาตรฐาน IEC 61010-1-2001, IEC 61326

DESCRIPTION

• Touch sensible color graphics LCD display with resolution of 320×240
• High brightness 3 line 4 digits LED display. Simultaneous display of 3 Parameters
• Pictorial representation of all 3 phases Current & voltage in terms of sinusoidal waveform.
• Phasor Diagram: Pictorial representation of all 3 Phases (Voltage & Current) in terms of vectors.
• User can assign individual colour for each each phase as per the application requirement through display .
• The instrument measures distorted waveform up to 15 Harmonic.
• Active energy (kWh), Reactive energy (kVArh) and Apparent energy ( kVAh). Any of the parameters can be freely assigned to 2 optional pulse outputs.
• This updates the energy values in the registers depending on the energy rate selected by the user. Energy update rate can be set from 1 min. to 60 min.
• Customer can assign the format for energy display on MODBUS (RS485) in terms of Wh, kWh or MWh. Additional to this, customer can also set a rollover count from 7 to 14 digits (for Wh), 7 to 12 digits (for kWh) & 7 to 9 digits (for MWh), after which the energy will roll back to zero. The above settings are applicable for all types of energy.
• The instrument stores minimum and maximum values for System Voltage and System Current. Every 40 sec minimum and maximum readings are updated.
• Optional MODBUS (RS485) Output (With Optical Isolation)
• Optional Pulse Output ( 1 or 2 Relay output)
• Operating temperature -10°C to +55°C
• Conforms to IP 54 (front face) as per lEC60529
• Standard IEC 61010-1- 2001, IEC 61326

DESCRIPTION

• Touch sensible color graphics LCD display with resolution of 320×240
• High brightness 3 line 4 digits LED display. Simultaneous display of 3 Parameters
• Pictorial representation of all 3 phases Current & voltage in terms of sinusoidal waveform.
• Phasor Diagram: Pictorial representation of all 3 Phases (Voltage & Current) in terms of vectors.
• User can assign individual colour for each each phase as per the application requirement through display .
• The instrument measures distorted waveform up to 15 Harmonic.
• Active energy (kWh), Reactive energy (kVArh) and Apparent energy ( kVAh). Any of the parameters can be freely assigned to 2 optional pulse outputs.
• This updates the energy values in the registers depending on the energy rate selected by the user. Energy update rate can be set from 1 min. to 60 min.
• Customer can assign the format for energy display on MODBUS (RS485) in terms of Wh, kWh or MWh. Additional to this, customer can also set a rollover count from 7 to 14 digits (for Wh), 7 to 12 digits (for kWh) & 7 to 9 digits (for MWh), after which the energy will roll back to zero. The above settings are applicable for all types of energy.
• The instrument stores minimum and maximum values for System Voltage and System Current. Every 40 sec minimum and maximum readings are updated.
• Optional MODBUS (RS485) Output (With Optical Isolation)
• Optional Pulse Output ( 1 or 2 Relay output)
• Operating temperature -10°C to +55°C
• Conforms to IP 54 (front face) as per lEC60529
• Standard IEC 61010-1- 2001, IEC 61326

ดิจิตอลมัลติฟังก์ชั่นมิเตอร์ คืออะไร

ดิจิตอลมัลติฟังก์ชั่นมิเตอร์ (Digital Multifunction Meter) เป็นอุปกรณ์วัดและแสดงผลค่าต่างๆ ในระบบไฟฟ้า โดยสามารถวัดได้หลายพารามิเตอร์ในอุปกรณ์เดียว ซึ่งแตกต่างจากมิเตอร์ทั่วไปที่อาจวัดได้เพียงค่าพลังงานอย่างเดียว

หน้าที่ของดิจิตอลมัลติฟังก์ชั่นมิเตอร์ ดิจิตอลมัลติฟังก์ชั่นมิเตอร์ใช้ในการตรวจวัดและแสดงค่าต่างๆ ของระบบไฟฟ้า เช่น:

1. 1. แรงดันไฟฟ้า (Voltage)
   2. กระแสไฟฟ้า (Current)
   3. กำลังไฟฟ้า (Power)
   4. พลังงานไฟฟ้า (Energy)
   5. ความถี่ (Frequency)
   6. ตัวประกอบกำลัง (Power Factor)

คุณสมบัติและการใช้งาน

• • วัดได้หลายค่าในเครื่องเดียว: เครื่องนี้สามารถวัดพารามิเตอร์หลายๆ ค่าในเวลาเดียวกัน ทำให้ผู้ใช้สามารถตรวจสอบการทำงานของระบบไฟฟ้าได้อย่างครบถ้วน
  • การแสดงผลแบบดิจิตอล: ข้อมูลจะแสดงบนหน้าจอในรูปแบบดิจิตอล ทำให้การอ่านค่ามีความแม่นยำและสะดวกมากขึ้น
  • ใช้ในอุตสาหกรรมและการจัดการพลังงาน: ดิจิตอลมัลติฟังก์ชั่นมิเตอร์เหมาะสำหรับใช้ในโรงงานอุตสาหกรรมหรืออาคารขนาดใหญ่ที่ต้องการตรวจสอบและควบคุมพลังงานอย่างมีประสิทธิภาพ

ข้อดี

• • ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การวัดค่ามีความเที่ยงตรงมาก
  • ตรวจสอบได้หลายพารามิเตอร์พร้อมกัน: ทำให้สามารถติดตามการใช้พลังงานและคุณภาพไฟฟ้าได้ง่ายขึ้น
  • มีฟังก์ชั่นเสริม: บางรุ่นสามารถเชื่อมต่อกับระบบเครือข่าย เพื่อส่งข้อมูลให้กับระบบควบคุมกลาง (SCADA) หรือใช้ในการวิเคราะห์การใช้พลังงานอย่างละเอียด
