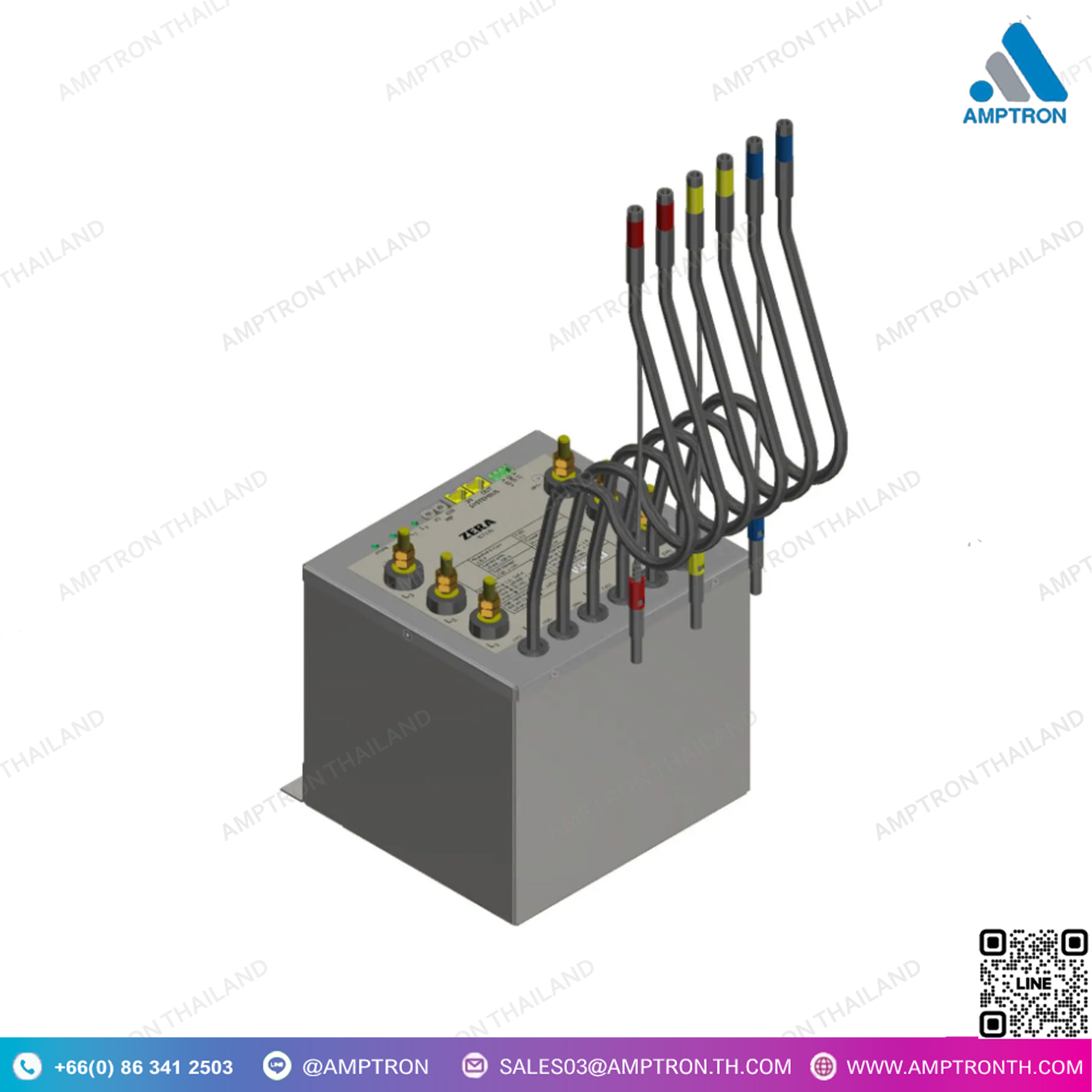

มาตรวัดอ้างอิง ICT130 Insulated Current Transformer
Brand : ZERA
Catalog : Google Drive
Model : ICT130
max. 120 A, 1:1
ICT130 Insulated Current Transformer คือ หม้อแปลงกระแส (Current Transformer)
ที่มีการออกแบบมาเพื่อการวัดกระแสไฟฟ้าในระบบไฟฟ้าขนาดใหญ่ โดยเฉพาะในระบบที่มีความเสี่ยงสูง
ซึ่งต้องการการป้องกันและแยกไฟฟ้าระหว่างระบบและเครื่องมือที่ใช้วัดหม้อแปลงนี้จะช่วยเพิ่มความปลอดภัย
ในการวัดกระแสและป้องกันการสัมผัสไฟฟ้าที่มีแรงดันสูง
• ฟังก์ชั่นหลัก
การชดเชยข้อผิดพลาดทางอิเล็กทรอนิกส์แบบรวม
การแยกไฟฟ้าอย่างสมบูรณ์ระหว่างกระแสและแรงดันสำหรับการทดสอบมิเตอร์ที่มีการเชื่อมต่อที่ปิด
รองรับการสื่อสารผ่าน WinSAM
• ขอบเขตการใช้งาน
สำหรับการทดสอบมิเตอร์แบบเฟสเดี่ยว, ICT หนึ่งตัวสามารถทดสอบมิเตอร์ได้สูงสุดสามตัว
สำหรับการทดสอบมิเตอร์สามเฟส ต้องใช้ ICT หนึ่งตัวสำหรับแต่ละตำแหน่งการทดสอบ
การทดสอบมิเตอร์แบบเฟสเดี่ยวหรือสามเฟสที่มีการเชื่อมต่อที่ปิด
• คุณสมบัติพิเศษ
ทางเลือกที่คุ้มค่าสำหรับ ICT123
ไม่สามารถใช้งานเป็นอุปกรณ์แบบสแตนด์อโลน
เหมาะสำหรับการทดสอบเมื่อไม่ต้องการทำการวัดภาระหรือทดสอบเบรกเกอร์
DESCRIPTION
• Current generation min. 10 mA
• Current generation max. 120 A
• Main functions
– Combined, electronical error compensation
– Galvanic isolation of current and voltage for testing of meters with closed link
– Supports the communication via WinSAM
• Scope of application
– For testing single-phase meters, one ICT can be used for testing max. three meters
– For testing three-phase meters there is one ICT required for each test position
– Testing of single- or three-phase meters with closed link
• Specials
– Cost-efficient alternative for ICT123
– Not usable as stand-alone device
– Suitable if no burden measurement or breaker test has to be performed
