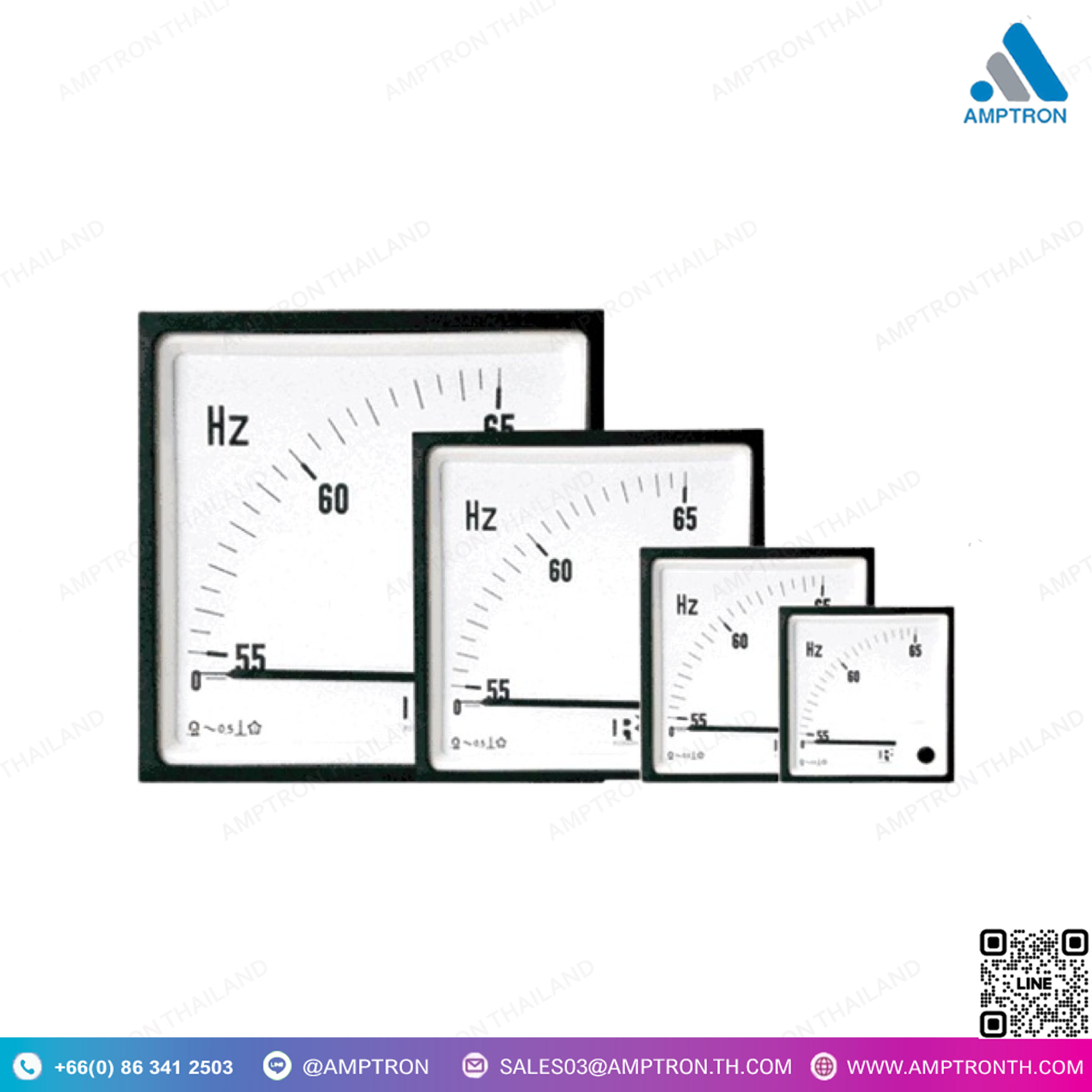

มิเตอร์วัดความถี่ (Frequency Meter) model : FM 48
Brand : RISHABH
Catalog : Google Drive
Model : FM 48, FM 72, FM 96, FM 144
Size : 48×48, 72×72, 96×96, 144×144 mm
• สเกลเชิงเส้น
• โพลีคาร์บอเนตแบบเติมแก้ว (UL 94-V-0)
• ตัวชี้ขอบมีด
• แก้วและเบเซลที่จำลองได้ง่าย
• รายละเอียดของเคส: เคสสี่เหลี่ยมแบบหล่อเหมาะสำหรับการติดตั้งในแผงควบคุมสวิตช์เกียร์ เครื่องจักรกลคอนโซล
• วัสดุเคส: โพลีคาร์บอเนต สารกันไฟ และกันน้ำหยดตาม UL 94 V-0
• อุณหภูมิแวดล้อม : 23 cC + 2 cC
• สีของเบเซล: สีแดง, สีเหลือง, สีฟ้า, สีขาว
DESCRIPTION
• Linear Scale
• Glass filled polycarbonate (UL 94-V-0)
• Knife edge pointer
• Easily replicable glass and bezel
“• Range
45…..50…..55 Hz
45…..55…..65 Hz
55…..60…..65 Hz
360…400…440 Hz
380…400…420 Hz”
• Accuracy class 0.5 according to IS 1248 (IEC 51/ DIN EN 60051)
• Operating temperature -10 ํC to 55 ํC
• Protection standard of IP52 IEC-529 (DIN 40050)
อนาล็อกมิเตอร์ คืออะไร มีกี่ประเภท
อนาล็อกมิเตอร์ (Analog Meter) คือ อุปกรณ์ที่ใช้สำหรับการวัดและแสดงผลค่าทางไฟฟ้าหรือค่าทางกายภาพต่าง ๆ ในรูปแบบที่เป็นแบบแอนะล็อก (Analog) ซึ่งจะแสดงผลเป็นการเคลื่อนที่ของเข็มหรือระดับของสเกลบนหน้าปัดตามค่าที่วัดได้ โดยที่ค่าตัวเลขไม่ได้แสดงเป็นแบบดิจิทัล
ประเภทของ Analog meter อนาล็อกมิเตอร์สามารถแบ่งออกได้หลายประเภทตามประเภทของค่าที่วัดหรือการใช้งาน ดังนี้:
- โวลต์มิเตอร์ (Voltmeter): ใช้สำหรับการวัดแรงดันไฟฟ้า (Voltage) โดยทั่วไปใช้วัดแรงดันไฟฟ้ากระแสตรง (DC) หรือกระแสสลับ (AC)
- แอมป์มิเตอร์ (Ammeter): ใช้สำหรับการวัดกระแสไฟฟ้า (Current) ในวงจร โดยแอมป์มิเตอร์มักจะต้องต่อเข้ากับวงจรแบบอนุกรมเพื่อให้กระแสไฟฟ้าไหลผ่าน
- โอห์มมิเตอร์ (Ohmmeter): ใช้สำหรับการวัดค่าความต้านทานไฟฟ้า (Resistance) ของตัวนำหรืออุปกรณ์ต่าง ๆ
- วัตต์มิเตอร์ (Wattmeter): ใช้สำหรับการวัดกำลังไฟฟ้า (Power) ซึ่งมักจะวัดเป็นวัตต์
- พาวเวอร์แฟคเตอร์มิเตอร์ (Power Factor Meter): ใช้สำหรับการวัดตัวประกอบกำลัง (Power Factor) ในระบบไฟฟ้า
- เครื่องวัดความถี่ (Frequency Meter): ใช้สำหรับการวัดความถี่ของสัญญาณไฟฟ้ากระแสสลับ
- เครื่องวัดอุณหภูมิแบบแอนะล็อก: ใช้สำหรับการวัดและแสดงผลอุณหภูมิในรูปแบบแอนะล็อก มักจะใช้กับเครื่องจักรหรือระบบที่ต้องการการติดตามอุณหภูมิ
- เครื่องวัดความดันแบบแอนะล็อก: ใช้สำหรับการวัดแรงดันในระบบก๊าซหรือของเหลว
Analog Voltmeter คืออะไร มีกี่ประเภท
Analog Voltmeter คือเครื่องมือวัดที่ใช้สำหรับตรวจสอบและวัดค่าแรงดันไฟฟ้า (Voltage) ในวงจรไฟฟ้า โดยการแสดงผลจะเป็นการใช้เข็มชี้บอกค่าบนหน้าปัดที่มีสเกลตัวเลขตามค่าแรงดันที่วัดได้ หลักการทำงานของ Analog Voltmeter: เมื่อเครื่องถูกเชื่อมต่อกับวงจรไฟฟ้า แรงดันไฟฟ้าที่ผ่านเข้ามาจะสร้างกระแสไฟฟ้าผ่านขดลวดหรือแผ่นโลหะภายในเครื่อง เครื่องจะแปลงแรงดันไฟฟ้านี้เป็นการเคลื่อนไหวทางกลไก โดยเข็มชี้จะเคลื่อนที่ตามค่าแรงดันที่วัดได้ ซึ่งจะแสดงบนสเกลตัวเลขที่อ่านง่าย ผู้ใช้สามารถดูค่าแรงดันไฟฟ้าในหน่วยโวลต์ (Volt, V) จากตำแหน่งของเข็มชี้
ประเภทของ Analog Voltmeter:
- Moving Coil Voltmeter (DC Voltmeter): ใช้หลักการของการเคลื่อนที่ของขดลวดในสนามแม่เหล็ก โดยเข็มจะเคลื่อนที่ตามความแรงของกระแสที่เกิดจากแรงดันไฟฟ้า เป็นชนิดที่ใช้สำหรับการวัดแรงดันไฟฟ้ากระแสตรง (DC)
- Moving Iron Voltmeter (AC Voltmeter): ใช้หลักการเคลื่อนที่ของเหล็กที่มีสนามแม่เหล็ก เมื่อมีแรงดันไฟฟ้าผ่านเข้าไปในเครื่อง จะทำให้เหล็กภายในเคลื่อนที่ เป็นชนิดที่ใช้สำหรับวัดแรงดันไฟฟ้ากระแสสลับ (AC)
- Electrostatic Voltmeter: ใช้หลักการไฟฟ้าสถิตในการวัดแรงดันไฟฟ้า ซึ่งจะเกิดแรงระหว่างแผ่นโลหะสองแผ่นตามแรงดันที่ใช้ โดยจะวัดได้ทั้งไฟฟ้ากระแสตรงและกระแสสลับ
- Rectifier Type Voltmeter: ใช้ในการวัดไฟฟ้ากระแสสลับที่มีค่าต่ำโดยใช้ไดโอดในการแปลงแรงดันกระแสสลับให้เป็นกระแสตรงก่อนที่จะวัด
