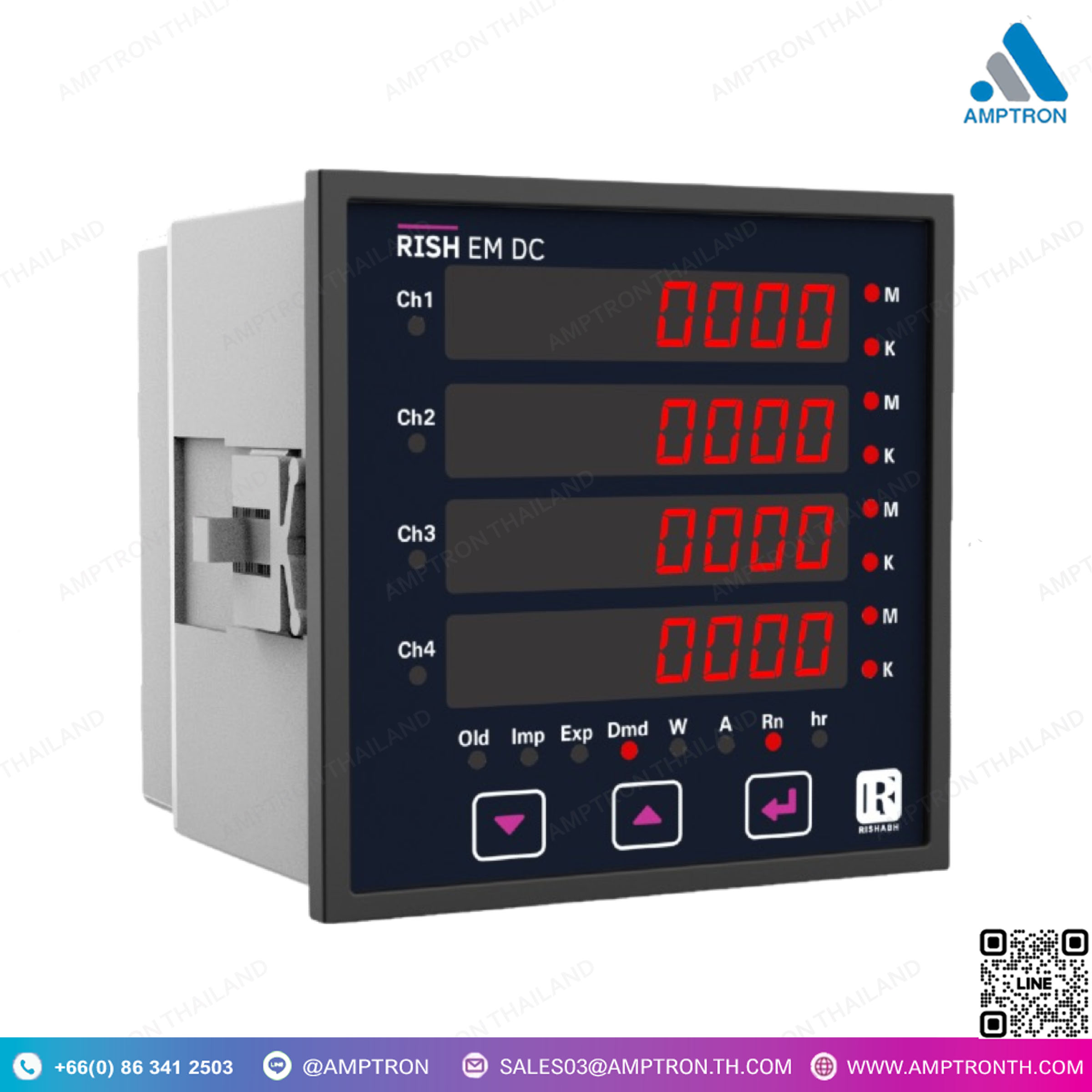

มิเตอร์วัดพลังงานไฟฟ้ากระแสตรง Power Meter / Analyzer
Brand : RISHABH
Catalog : Google Drive
Model : RISH EM DC 6001, RISH EM DC6002
Size : 96x96mm
• เครื่องวัดเดียวสามารถวัดการใช้พลังงานของโหลดสี่ตัวที่เชื่อมต่อกับแหล่งแรงดันไฟฟ้าเดียว
• วัดแรงดันไฟฟ้าและกระแสไฟฟ้าได้ทั้งสองทิศทาง
• สามารถบันทึกเหตุการณ์ 5 รายการก่อนหน้าของพารามิเตอร์ที่ตั้งค่าเป็นค่าเริ่มต้นจากโรงงาน พร้อมระบุวันและเวลาที่บันทึก
• พารามิเตอร์ที่ผู้ใช้เลือก (1 ถึง 30) สามารถบันทึกได้ในช่วงเวลาปกติ (1 ถึง 60 นาที) พร้อมระบุวันและเวลาในหน่วยความจำภายใน และสามารถเข้าถึงได้ผ่าน Modbus
• จำนวนบันทึกสูงสุดสามารถแตกต่างกันได้ตั้งแต่ 8,532 ถึง 91,010 ขึ้นอยู่กับจำนวนพารามิเตอร์ที่เลือก
• การบันทึกพลังงานที่ใช้และความต้องการสูงสุด (พลังงานและกระแสไฟฟ้า) ในหนึ่งวันและหนึ่งเดือนเพื่อการติดตามพฤติกรรมการโหลดอย่างมีประสิทธิภาพ
• ข้อมูลรายวันสามารถดูย้อนหลังได้ 1 ปี และข้อมูลรายเดือนสามารถดูย้อนหลังได้ 14 ปี
• Reverse Locking (ล็อคย้อนกลับ) การเข้าถึงระยะไกลโดยตรง (ตัวเลือกเสริม)
• จอแสดงผล LED อัลตร้าสว่าง 8 หลัก 4 บรรทัด พร้อมช่วงการแสดงผล 99999999
• Reverse Locking (ล็อคย้อนกลับ)
• เป็นไปตามมาตรฐานความปลอดภัยระหว่างประเทศ IEC 61010-1-2010
• เป็นไปตามมาตรฐานระหว่างประเทศ IEC 61326-2012
• อุณหภูมิการทำงาน: -10°C ถึง +55°C
• เป็นไปตามมาตรฐาน IP 54 (ด้านหน้า) ตามมาตรฐาน IEC 60529
• มาตรฐาน IEC 61010-1-2001, IEC 61326
DESCRIPTION
• Single meter measures energy consumption of four independent loads connected to one Voltage source
• Bi-Directional Voltage & Current measurement
• Previous 5 Events of factory-default parameters can be logged with Date and Time stamp
• User Selectable parameters (1 to 30) can be logged at regular intervals (1 to 60 min) with Date & Time stamp in
Internal memory and can be accessed via Modbus
• Max Records can vary from 8532 to 91010 depending upon number of selected parameters
• Logging of Energy consumed and Peak Demand (Power & Current) in a day and in a month for efficient tracking of load behaviour
• Daily Data is available for last 1 year and Monthly Data is available for last 14 years
“• Reverse Locking ล็อคย้อนกลับDirect Remote Access (optional)”
• 4 – line 8 digit Ultra-bright LED Display with a display range of 99999999
• Reverse Locking
• Compliance to International Safety standard IEC 61010 – 1-2010
• Compliance to International standard IEC 61326 – 2012
• Operating temperature -10°C to +55°C
• Conforms to IP 54 (front face) as per lEC60529
• Standard IEC 61010-1- 2001, IEC 61326
Power Meter คืออะไร ใช้งานอย่างไร
Power meter (เครื่องวัดพลังงาน) คืออุปกรณ์ที่ใช้ในการวัดการใช้พลังงานไฟฟ้าในระบบไฟฟ้า โดยทั่วไปจะวัดค่ากระแสไฟฟ้า (Current), แรงดันไฟฟ้า (Voltage), และพลังงานที่ใช้ (Energy consumption) ซึ่งมักจะแสดงในหน่วยวัตต์ (W), กิโลวัตต์ (kW), หรือกิโลวัตต์ชั่วโมง (kWh) ขึ้นอยู่กับการใช้งานและการตั้งค่า
อธิบายให้เข้าใจง่ายๆ คือ:
การใช้งาน Power meter สามารถทำได้ในหลายลักษณะ ขึ้นอยู่กับประเภทของเครื่องวัดพลังงานและวัตถุประสงค์ที่ใช้:
- การวัดพลังงานในบ้านหรืออาคาร
เครื่องวัดพลังงานในบ้านหรืออาคารจะช่วยให้เจ้าของบ้านหรือผู้ดูแลอาคารสามารถติดตามการใช้พลังงานไฟฟ้าในอุปกรณ์ต่าง ๆ เช่น เครื่องปรับอากาศ, เครื่องใช้ไฟฟ้า, หรือระบบแสงสว่าง โดยมักจะแสดงข้อมูลการใช้พลังงานเป็นกิโลวัตต์ชั่วโมง (kWh) ซึ่งช่วยในการคำนวณค่าไฟฟ้าและการปรับการใช้งานเพื่อประหยัดพลังงาน - การวัดพลังงานในโรงงานหรืออุตสาหกรรม
ในภาคอุตสาหกรรม, power meter จะช่วยในการตรวจสอบการใช้พลังงานของเครื่องจักรและระบบไฟฟ้าภายในโรงงานหรือระบบผลิตต่าง ๆ โดยสามารถตรวจสอบการใช้พลังงานในช่วงเวลาต่าง ๆ เพื่อปรับปรุงประสิทธิภาพการผลิตและการใช้พลังงานให้มีประสิทธิภาพสูงสุด - การติดตามพฤติกรรมการใช้พลังงาน
Power meter ที่มีฟังก์ชันการบันทึกข้อมูล (data logging) สามารถใช้ในการติดตามพฤติกรรมการใช้พลังงานในระยะยาว เช่น การวัดพลังงานที่ใช้ในแต่ละวันหรือเดือน โดยการบันทึกข้อมูลสามารถช่วยให้สามารถวิเคราะห์การใช้พลังงานและคำนวณความต้องการพลังงานสูงสุด (peak demand) หรือการใช้พลังงานเฉลี่ยได้ - การวัดพลังงานในระบบที่มีหลายโหลด
เครื่องวัดพลังงานบางชนิดสามารถวัดการใช้พลังงานในระบบที่มีหลายโหลด (หลายอุปกรณ์ที่เชื่อมต่อกับแหล่งพลังงานเดียว) เช่น ระบบไฟฟ้าในอาคารที่มีการใช้หลายอุปกรณ์ ซึ่งจะสามารถแสดงผลการใช้พลังงานรวมของทุกโหลดได้
วิธีการใช้งาน เบื้องต้น:
- เชื่อมต่อเครื่องวัดกับแหล่งพลังงาน
เครื่องวัดพลังงานจะต้องถูกเชื่อมต่อกับแหล่งพลังงานไฟฟ้า (เช่น ตู้ไฟฟ้า หรือสายไฟ) โดยอาจต้องใช้การเชื่อมต่อแบบตรงหรือผ่านการตั้งค่าในระบบไฟฟ้า - ตั้งค่าและเลือกพารามิเตอร์ที่ต้องการวัด
ผู้ใช้งานสามารถเลือกพารามิเตอร์ที่ต้องการวัด เช่น แรงดันไฟฟ้า, กระแสไฟฟ้า, พลังงานที่ใช้ หรือพลังงานสูงสุด (peak power) และเลือกช่วงเวลาที่ต้องการบันทึกข้อมูล เช่น ทุก ๆ 1 นาที หรือทุก 1 ชั่วโมง - อ่านข้อมูลการใช้พลังงาน
เครื่องวัดพลังงานจะแสดงข้อมูลการใช้พลังงานหรือพารามิเตอร์ที่เลือกผ่านหน้าจอแสดงผล ซึ่งสามารถเป็นตัวเลขหรือกราฟที่แสดงข้อมูลในรูปแบบที่เข้าใจง่าย - บันทึกและตรวจสอบข้อมูล
สำหรับเครื่องที่มีฟังก์ชันการบันทึกข้อมูล (data logging), ข้อมูลการใช้พลังงานสามารถบันทึกและเก็บไว้ในหน่วยความจำภายในเครื่องหรือส่งข้อมูลผ่านการเชื่อมต่อกับระบบอื่น ๆ เช่น ผ่าน Modbus หรือโปรโตคอลอื่น ๆ เพื่อการตรวจสอบในภายหลัง
