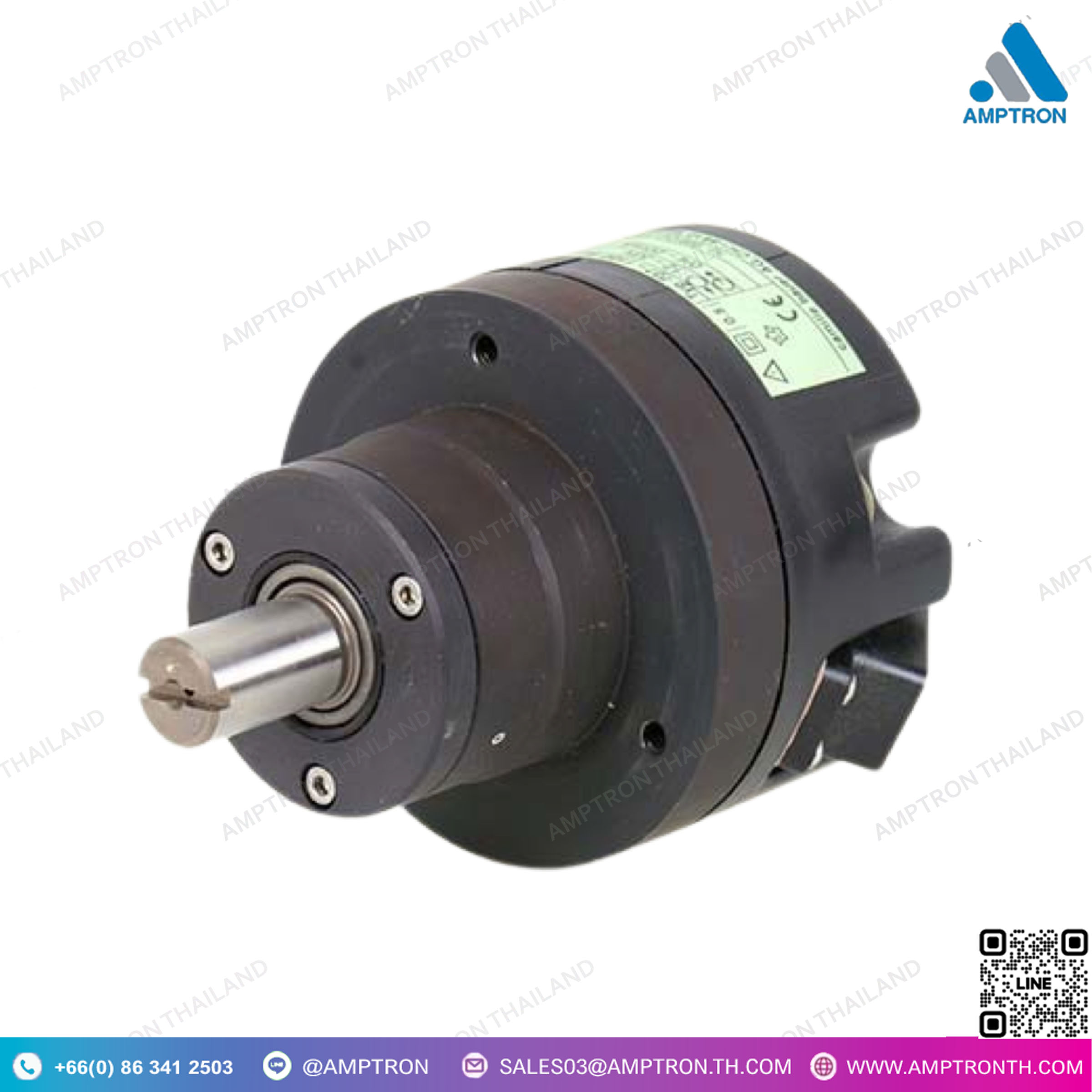

ตัวส่งสำหรับตำแหน่งเชิงมุม รุ่น KINAX WT707
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : KINAX WT707
Size : N/A
• ระบบไร้สัมผัสแบบ capacitive ที่จดสิทธิบัตร / ไม่มีการสึกหรอ
• วิธีการวัดแบบอนาล็อก, ความละเอียดเกือบไม่มีที่สิ้นสุด
• ช่วงการวัดมุมการหมุน: 0.. 5 ถึง 0.. 270°
• ทางออกการวัด: 0.. 1 ถึง 0/4.. 20 mA การเชื่อมต่อ 2, 3 หรือ 4 สาย
• มีให้เลือกในรุ่น “ป้องกันการระเบิดที่ปลอดภัยในตัว” ตามมาตรฐาน Ex ia IIC T6 สามารถใช้งานในบรรยากาศที่ระเบิดได้
• การปรับช่วงการวัดด้วยตัวปรับความต้านทาน (potentiometer) / การปรับแต่งให้เหมาะสมกับช่วงการวัดที่ต้องการ
• ลักษณะของปริมาณการออก: เส้นตรงหรือลักษณะเป็นโค้งรูป V
• เพลาขับสามารถหมุนได้ไม่จำกัด: จะไม่เกิดความเสียหายแม้ว่าจะเกินค่าขีดจำกัดสูงสุดของช่วงการวัด
• อุปกรณ์ติดตั้งบนพื้นผิวในตัวเรือนที่ทนทาน: ทนต่อการสั่นสะเทือนและแรงกระแทก, เหมาะสำหรับการใช้งานในงานการผลิตเครื่องจักรและการต่อเรือ
• มีรุ่นทางทะเล (เดิมคือ GL, Germanischer Lloyd) ให้เลือก
• การป้องกันตัวเรือน: IP 66 ตามมาตรฐาน EN 60 529
DESCRIPTION
“Transmitter with contactless, capacitive scanning system for detecting the angular position of a shaft.
An impressed DC signal proportional to the measured value is available at the measurement output. Due to its robust design, it is preferably used in large-scale mechanical engineering and shipbuilding.”
• Patented contactless capacitive system / wear-free
• Analog measuring method, practically infinite resolution
• Angle of rotation measuring range: 0.. 5 to 0.. 270°
• Measurement output: 0.. 1 to 0/4.. 20 mA 2, 3 or 4-wire connection
• Available with “intrinsically safe” explosion protection per Ex ia IIC T6, can be used in explosive atmospheres
• Measuring span adjustment with potentiometer / optimized adaptation to desired measuring ranges
• Output quantity characteristics: linear or as a characteristic V curve
• Drive shaft can be infinitely rotated: no damage occurs even if the upper limit value of the measuring range is exceeded.
• Surface mounting device in rugged housing: vibration and shock resistant, suitable for use in machinery manufacturing and shipbuilding
• With maritime execution (formely GL, Germanischer Lloyd) available
• Housing protection: IP 66 acc. to EN 60 529
Transmitter for Angular Position คืออะไร
การทำงาน ของเครื่องส่งสัญญาณตำแหน่งเชิงมุม:
- การวัดมุม: เครื่องส่งสัญญาณตำแหน่งเชิงมุมจะใช้เทคโนโลยีเซ็นเซอร์เพื่อวัดมุมการหมุนของเพลา ซึ่งเซ็นเซอร์จะตรวจจับตำแหน่งและมุมการหมุนของเพลาได้ในระดับที่ละเอียดและแม่นยำ
- การแปลงสัญญาณ: เมื่อเซ็นเซอร์จับข้อมูลมุมการหมุนได้แล้ว มันจะทำการแปลงข้อมูลจากการหมุนเป็นสัญญาณไฟฟ้า เช่น กระแสตรง (DC) หรือแรงดันไฟฟ้าที่เป็นสัดส่วนกับมุมการหมุนที่วัดได้
- ส่งสัญญาณ: สัญญาณที่แปลงแล้วจะถูกส่งออกจากเครื่องส่งสัญญาณไปยังระบบควบคุมหรืออุปกรณ์ที่เชื่อมต่อ เพื่อให้สามารถอ่านค่าและใช้งานข้อมูลตำแหน่งเชิงมุมได้
การใช้งาน ของเครื่องส่งสัญญาณตำแหน่งเชิงมุม:
- ระบบอัตโนมัติและควบคุม: เครื่องส่งสัญญาณตำแหน่งเชิงมุมมักจะใช้ในระบบอัตโนมัติ เช่น ระบบควบคุมมอเตอร์, ระบบหุ่นยนต์, และการควบคุมเกียร์ในเครื่องจักรอุตสาหกรรม
- เครื่องจักรที่มีการหมุน: เครื่องส่งสัญญาณตำแหน่งเชิงมุมจะช่วยให้สามารถติดตามและควบคุมการหมุนของเครื่องจักรที่มีเพลาหมุน เช่น ในระบบการบรรจุ, ระบบการผลิต, หรือเครื่องมือที่ใช้ในอุตสาหกรรม
- การตรวจสอบและการตั้งค่า: ใช้ในการตรวจสอบการหมุนของส่วนประกอบในอุปกรณ์ เช่น การตรวจสอบมุมของแผ่นวาล์วในอุตสาหกรรมเคมีหรือการตรวจสอบตำแหน่งของมุมในกระบวนการผลิตต่าง ๆ
- การควบคุมตำแหน่ง: ใช้ในอุปกรณ์ที่ต้องการการควบคุมมุมการหมุนที่แม่นยำ เช่น ระบบที่ต้องการการหมุนที่เฉพาะเจาะจงในมุมที่แน่นอน เช่น ในการปรับตำแหน่งของอุปกรณ์การผลิตหรือเครื่องจักรที่มีการหมุนในหลายทิศทาง
ข้อดี ของเครื่องส่งสัญญาณตำแหน่งเชิงมุม:
- ความแม่นยำสูง: สามารถวัดมุมการหมุนได้อย่างแม่นยำและมีความละเอียด
- การแยกไฟฟ้า (Electric Isolation): ป้องกันการรบกวนจากสัญญาณภายนอกและป้องกันการวัดที่ผิดพลาดจากศักย์ที่ไม่พึงประสงค์
- ขนาดกะทัดรัด: ติดตั้งง่ายและสามารถใช้งานในพื้นที่จำกัด
- การปรับแต่งได้: สามารถตั้งค่าช่วงการวัด, ทิศทางการหมุน และคุณสมบัติอื่น ๆ ได้ผ่านคอมพิวเตอร์
- ทนทานและปลอดภัย: มักมีคุณสมบัติในการป้องกันการระเบิดหรือการติดตั้งในพื้นที่ที่มีความเสี่ยง (Ex-rated)
