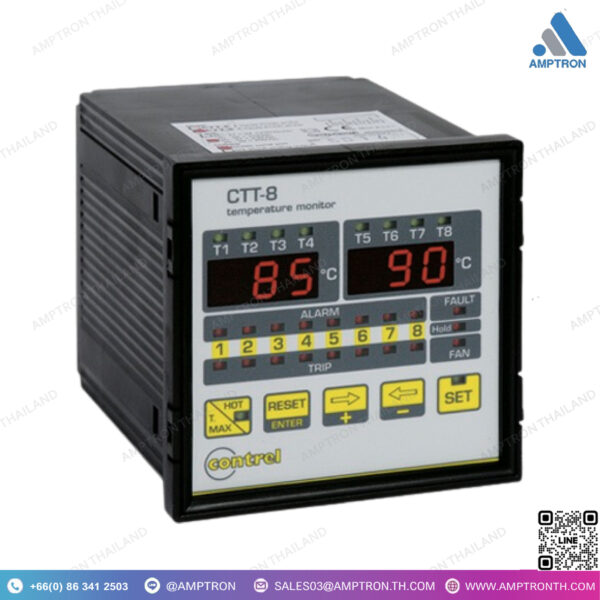

มิเตอร์วัดอุณหภูมิ 4รีเลย์ rs485 CTT8 TEMPERATURE
Brand : CONTREL
Catalog : Google Drive
Model : CTT8
• แหล่งจ่ายไฟเสริม : 20250250Vca/cc หรือ 115-230-400 Vac 50-60Hz 1515%
• ใช้พลังงานสูงสุด: 4 VA
• วัดค่าอินพุต: 8 อินพุตโดย RTD Pt100 (ความต้านทานสายสูงสุด 20 โอห์ม)
• ช่วงของการวัด: -30cC + +200cC / ความแม่นยำ 2 2cC
• ดีเลย์ในการทริกเกอร์ – ไฮสเตอเรซิส: 5 วินาที – 2 cC
• เอาต์พุต: 4 รีเลย์ NO-C-NC, แรงดันสวิตช์สูงสุด: 230Vac 50-60 Hz 5A, แรงต้าน (2500 VA) 125Vdc 2,3A แรงต้าน (300W)
• ฉนวน: 2500 Vrms 50 hz ต่อ 60 วินาที: Uaux – input Pt100/ Uaux – relay outputs / input Pt100 – relay outputs
• ระดับการป้องกัน: แผงหน้า IP52 (IP65 พร้อมฝาครอบป้องกันเพิ่มเติม), แผงหลัง IP20 เป็น CEI-EN 60529
• มาตรฐาน: EMC: CEI-EN 50081-2 CEI-EN50082-2
• ระบบรักษาความปลอดภัย CEI 41.1 CEI-EN 60255-
Description
• Auxiliary power supply : 20÷250Vca/cc or 115-230-400 Vac 50-60Hz ±15%
• Maximum consumption : 4 VA
• Measure inputs : 8 inputs by RTD Pt100 (max wire resistance 20 ohm)
• Interval of measure : -30°C ÷ +200 °C / precision ± 2°C
• Tripped delay – hysteresis : 5 seconds – 2 °C
• Outputs : 4 relays NO-C-NC, max switching voltage: 230Vac 50-60 Hz 5 A, Resistive load (2500 VA) 125Vdc 2,3A Resistive load (300W)
• Insulation : 2500 Vrms 50 hz per 60 sec: U aux – input Pt100/ U aux – relay outputs / inputs Pt100 – relay outputs
• Protection degree : IP52 front panel (IP65 with optional protection cover), IP20 rear panel, as CEI-EN 60529
• Standards : EMC: CEI-EN 50081-2 CEI-EN50082-2 security CEI 41.1 CEI-EN 60255-“
