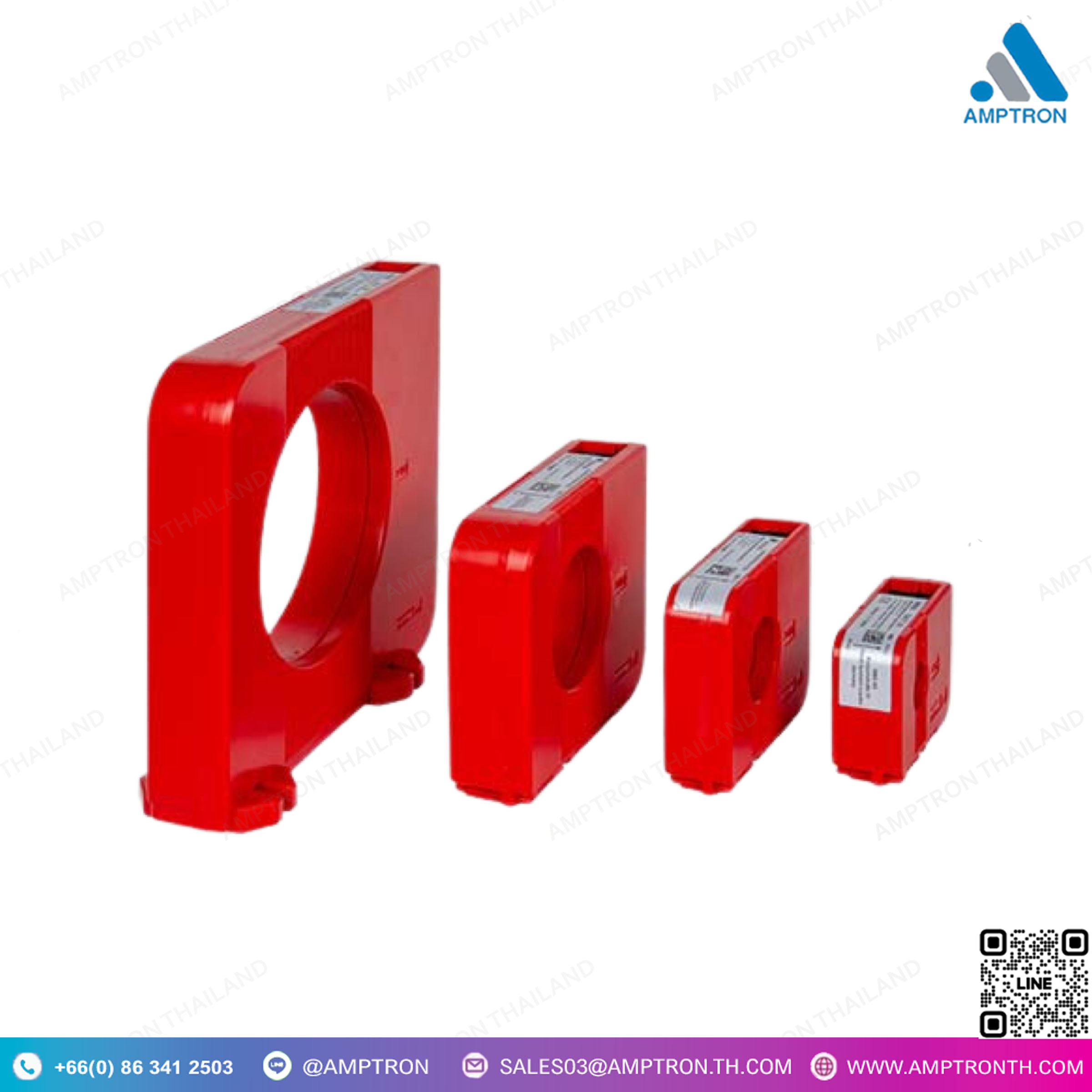

หม้อแปลงกระแสตกค้าง DACT (Residual Current Transformer)
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : DACT-20, DACT-35, DACT-60, DACT-120
Size : 82 /63 /30 mm., 104.5 /86.5/ 30 mm. , 135/ 11/ 37 mm., 210/ 191.5/ 37 mm.

• กระแสไฟฟ้าระดับปฐมภูมิที่กำหนด (Ipn): 10 A
• กระแสไฟฟ้าระดับทุติยภูมิที่กำหนด (Isn): 0.0167 A
• อัตราส่วน: 1:600
• การบรรทุกที่กำหนด: 180 Ω / 50.2 mW
• ระดับความแม่นยำ: 1 class
• แรงดันไฟฟ้าที่กำหนด: 800 V
• แรงดันไฟฟ้าชั่วคราวที่กำหนด: 8 kV
• ที่อยู่อาศัย: IP40; ขั้วต่อ: IP20
• มาตรฐาน: IEC 60664-1; IEC 60664-3

DESCRIPTION

• Primary rated current Ipn 10 A
• Secondary rated current Isn 0.0167 A
• Ratio 1:600
• Rated burden 180 Ω / 50.2 mW
• Accuracy class 1
• Rated voltage 800 V
• Rated surge voltage 8 kV
• Housing: IP40; Terminal: IP20
• IEC 60664-1; IEC 60664-3;

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
 หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

1. 1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
   2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
   3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

• • สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
  • ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
