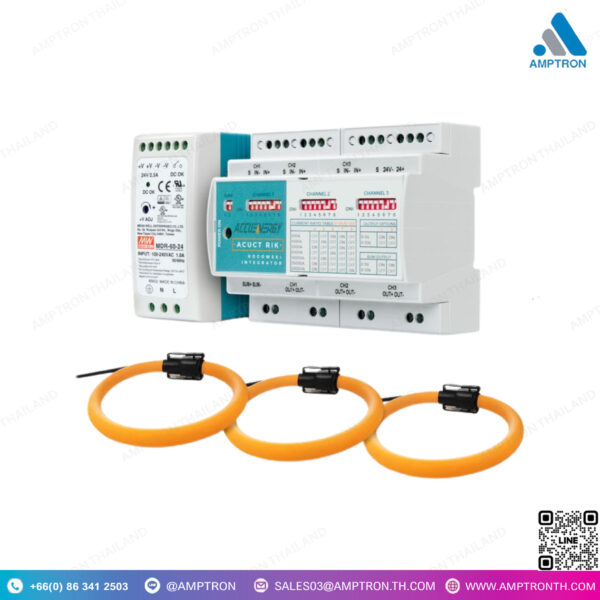

หม้อแปลงกระแสรุ่น-Flexible Current Transformer RIK 333mV

หม้อแปลงกระแสรุ่น-Flexible Current Transformer RIK 333mV
Brand : ACCUENERGY
Catalog : Google Drive
Model : RIK-mV

• มีให้เลือกทั้งแบบสามเฟสหรือแบบเดี่ยวที่เข้ากันได้กับระบบ 50/60Hz ทั้ง 2 ระบบ
• อัตราส่วน CT ที่กำหนดค่าได้ 7 สนาม: 500A, 1kA, 2.5kA, 5kA, 10kA, 25kA, 50kA
• หม้อแปลงไฟฟ้ากระแสสลับแบบเชือกจะยืดหยุ่นพอดีกับแผงไฟฟ้าที่แน่น
• เอาต์พุตที่เรตติ้ง 0-333mV เข้ากันได้กับอุปกรณ์ใด ๆ ที่มีอินพุตหม้อแปลงกระแส nominal 333mV
• ระยะตรวจจับกระแส 2.5A ถึง 50,000A รองรับการใช้งานเกือบทั้งหมด
• อัตราส่วน CT สามารถกำหนดค่าได้อย่างอิสระสำหรับแต่ละช่องทาง

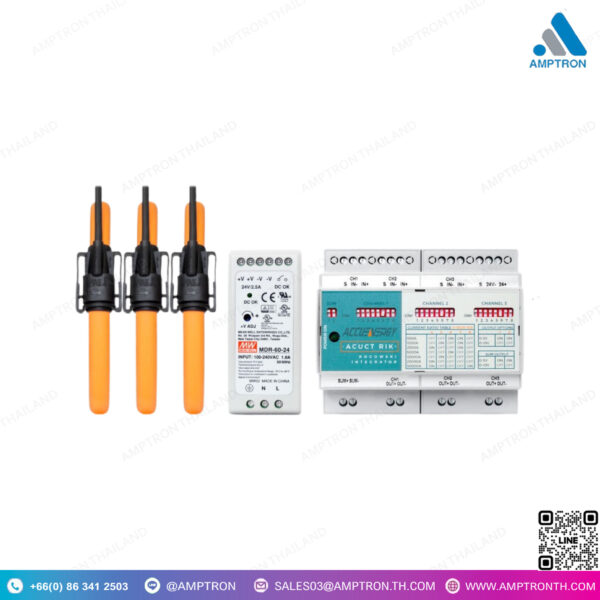

• รวมขดลวด Rogowski สามขดลวดสำหรับตัวเลือกอินทิเกรเตอร์สามช่อง

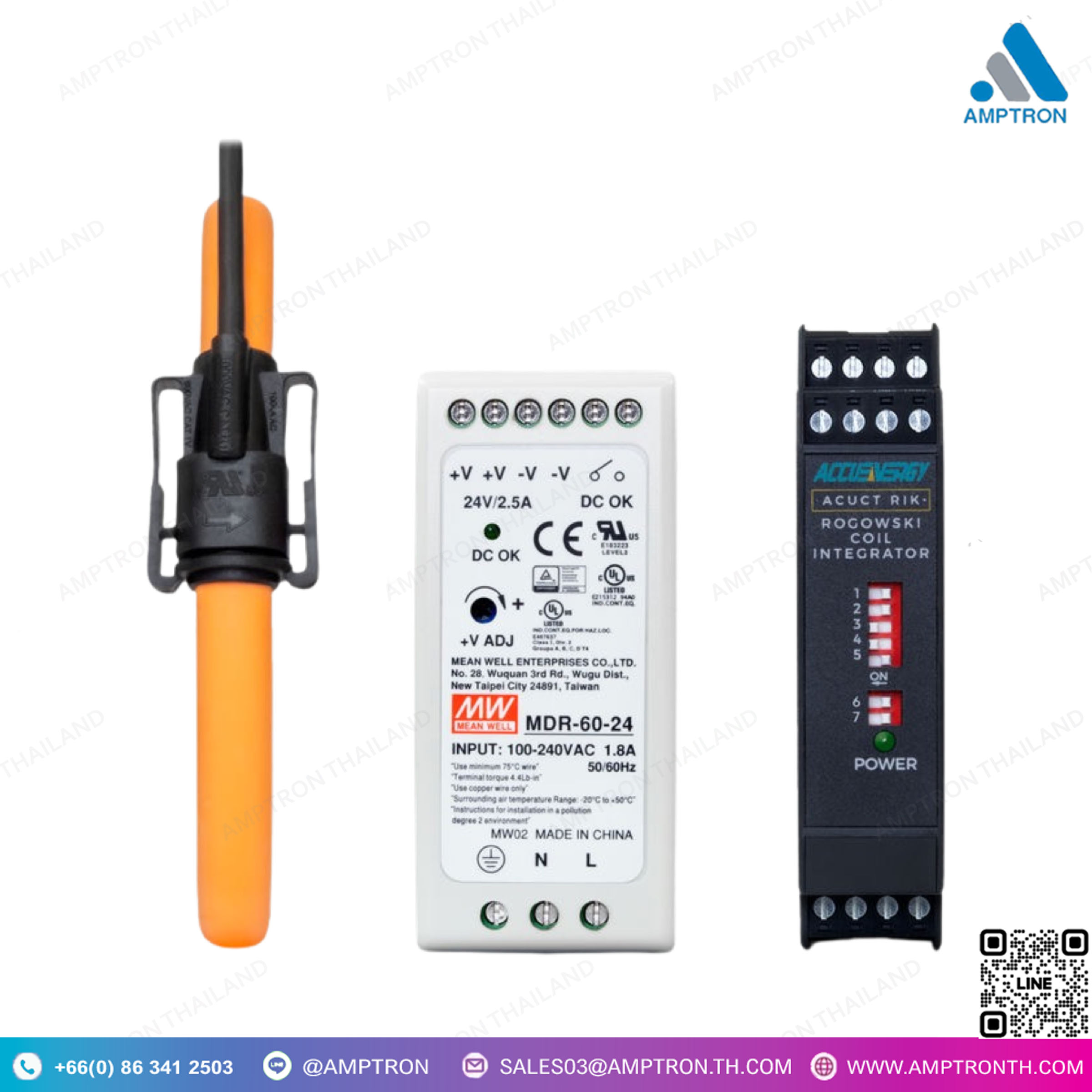

• รวมขดลวด Rogowski หนึ่งตัวสำหรับตัวเลือกอินทิเกรเตอร์ช่องเดียว

DESCRIPTION

• Available in either a three-phase or single-phase kit & compatible with both 50/60Hz systems
• Seven field-configurable CT ratios: 500A, 1kA, 2.5kA, 5kA, 10kA, 25kA, 50kA
• The rope-style current transformer flexes to fit into tight electrical panels
• The 0-333mV rated output is compatible with any device with a 333mV nominal current transformer input
• 2.5A to 50,000A current sensing range accommodates nearly any application
• CT ratios can be configured independently for each channel
• Includes three Rogowski coils for three channel integrator option
• Includes one Rogowski coils for single channel integrator option

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
