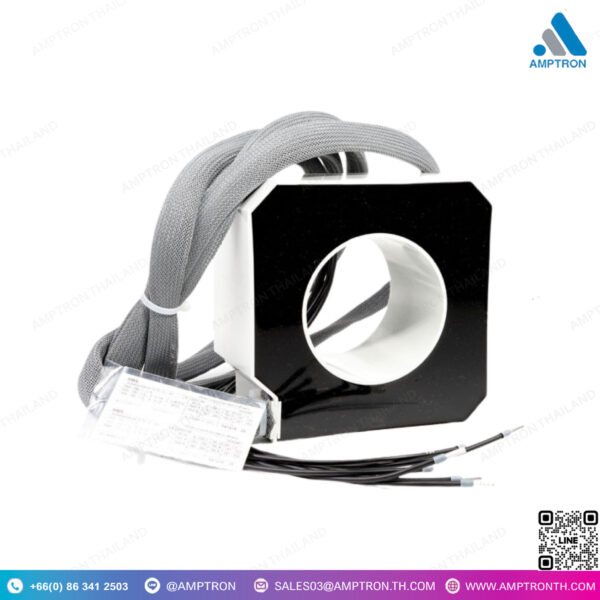

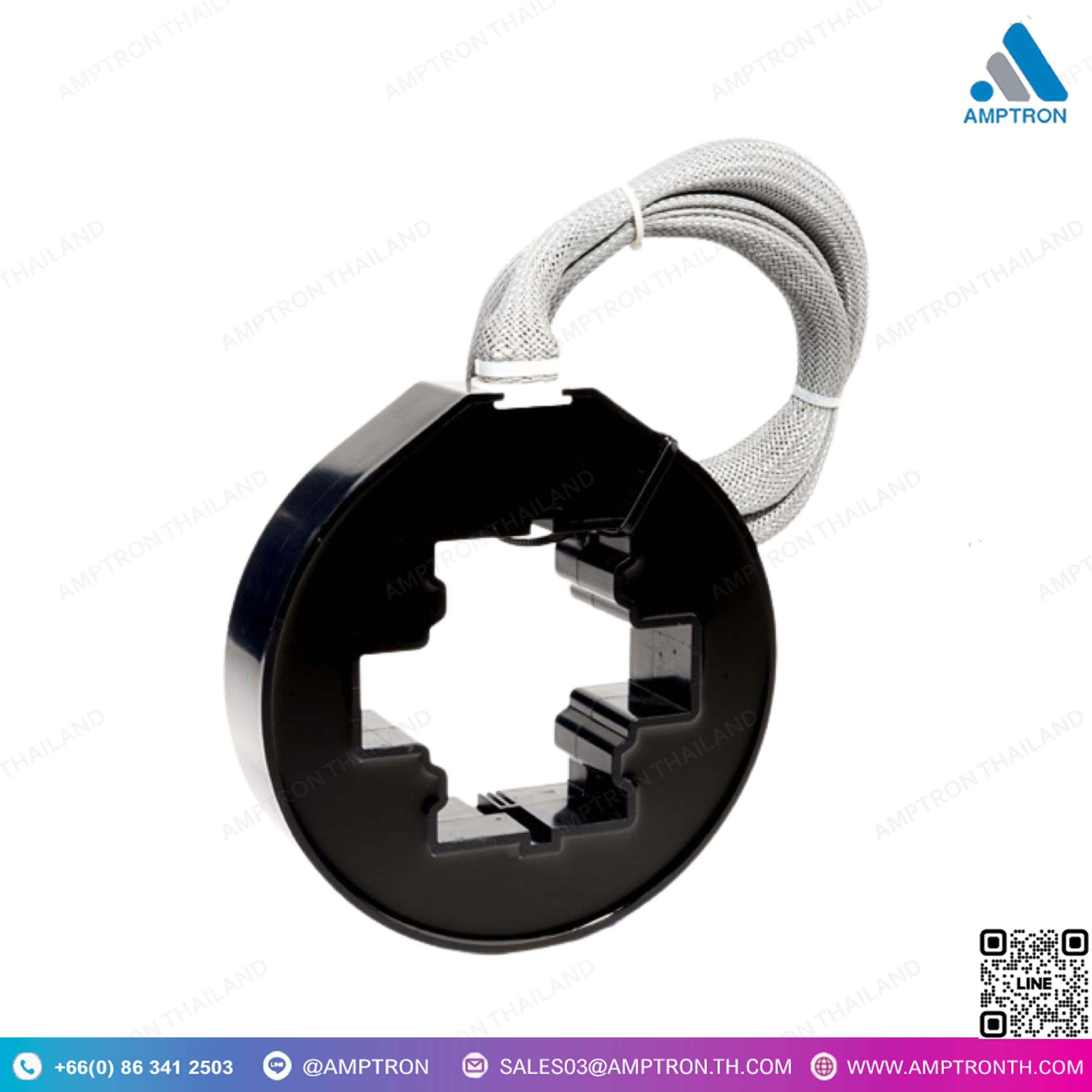

หม้อแปลงกระแสแบบท่อ Tube Current Transformer ซีรีส์ ASG
Brand : MBS
Catalog : Google Drive
Model : ASG210.3 ASG106 ASG123
• โหมดเคสเรซิ่นแข็งหม้อแปลงกระแส 5A, 2A หรือ 1A, ค่าอื่น ๆ ตามคำขอ
• คลาสความแม่นยำ: 1; 0.5; 0.5s; 0.2 และ 0.2s
• ชั้นเรียนการป้องกัน: 5P10, 10P10, 5P20, 10P20, PX
• วัสดุที่อยู่อาศัย: ABS, การขยายตัวด้วยตนเอง, UL94-V0
• ความถี่ที่กำหนดไว้: 50 Hz, ชั้นการฉนวน: บี
• แรงดันการทำงานสูงถึง 0.72 kV-1.2kV ตาม IEC 61869/1+2
DESCRIPTION
• Mode case Resin hardened Current Transformer 5 A, 2 A or 1 A, other values upon request
• Accuracy classes: 1; 0.5; 0.5s; 0.2 and 0.2s
• Protection classes: 5P10, 10P10, 5P20, 10P20, PX
• Housing material: ABS, self-extinguishing, UL94-V0
• Rated frequency: 50 Hz ,Insulation class: B
• Operating voltage up to 0.72 kV-1.2kV, According to IEC 61869/1+2
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
