Current Transformer : หม้อแปลงกระแสไฟฟ้าแบบขดลวด รุ่น RIK5A
Brand : ACCUENERGY
Catalog : Google Drive
Model : RIK 5A
Size : N/A
• เซนเซอร์กระแสแบบเชือกยืดหยุ่น ออกแบบมาเพื่อการติดตั้งในแผงไฟฟ้าที่มีพื้นที่จำกัด
• เอาต์พุตที่มีการตั้งค่า 0-5A สามารถทำงานร่วมกับมิเตอร์ไฟฟ้าที่มีอินพุตหม้อแปลงกระแส 5A ได้
• ช่วงการวัดกระแสจาก 2.5A ถึง 50,000A รองรับการใช้งานในระบบทุกประเภท
• อัตราส่วน CT ที่ปรับแต่งได้ สำหรับแต่ละช่อง ได้แก่ 500A, 1kA, 2.5kA, 5kA, 10kA, 25kA, 50kA
• สามารถตั้งค่า อัตราส่วน CT แยกกันสำหรับแต่ละช่องได้
• การรับรอง: CE, RoHS, UL Listed (E359521)
• รวม คอยล์โรโกวสกี้สามตัว
• ขนาดเส้นผ่านศูนย์กลางของคอยล์โรโกวสกี้เลือกได้ 4 ขนาด: 106, 178, 271, 369 มม.
• 1 หน่วย ตัวแปลงวัดสามเฟสสำหรับการขับเคลื่อนที่ 5Aac
• 1 หน่วย แหล่งจ่ายไฟ 85-264Vac
DESCRIPTION
• Flexible rope-like current sensor, designed to easily fit into panels where space may belimited•
• 0-5A rated output that works with any power meter with 5A nominal current transformer input
• Current sensing range from 2.5A to 50,000A to fit all systems
• Field-configurable CT ratios: 500A, 1kA, 2.5kA, 5kA, 10kA, 25kA, 50kA
• Individual CT ratios can be configured for each channel.
• Certifications CE, RoHS, UL Listed (E359521)
• Includes three Rogowski coils
• Rogowski diameter 4size selectable 106, 178, 271, 369mm
• 1 unit 3phase Measuring converter driving set for 5Aac
• 1 unit power supply 85-264Vac
• Available as a three-channel kit & compatible with both 50/60Hz systems
• Seven field-configurable CT ratios: 500A, 1kA, 2.5kA, 5kA, 10kA, 25kA, 50kA
• The rope-style current transformer flexes to fit into tight electrical panels
• The 0-5A rated output is compatible with any device with a 5A nominal current transformer input
• 2.5A to 50,000A current sensing range accommodates nearly any application
• CT ratios can be configured independently for each channel
• Includes three Rogowski coils
• Rogowski diameter 4size selectable 106, 178, 271, 369mm
Flex Rope Sensor measures AC current for power metering, power quality analysis and billing and general use.
Versatile solution when space is limited and requires a rope-style CT to physically wrap around an irregular shaped conductor or wire.
High accuracy for demanding applications Measuring range 25A – 6,000Aac

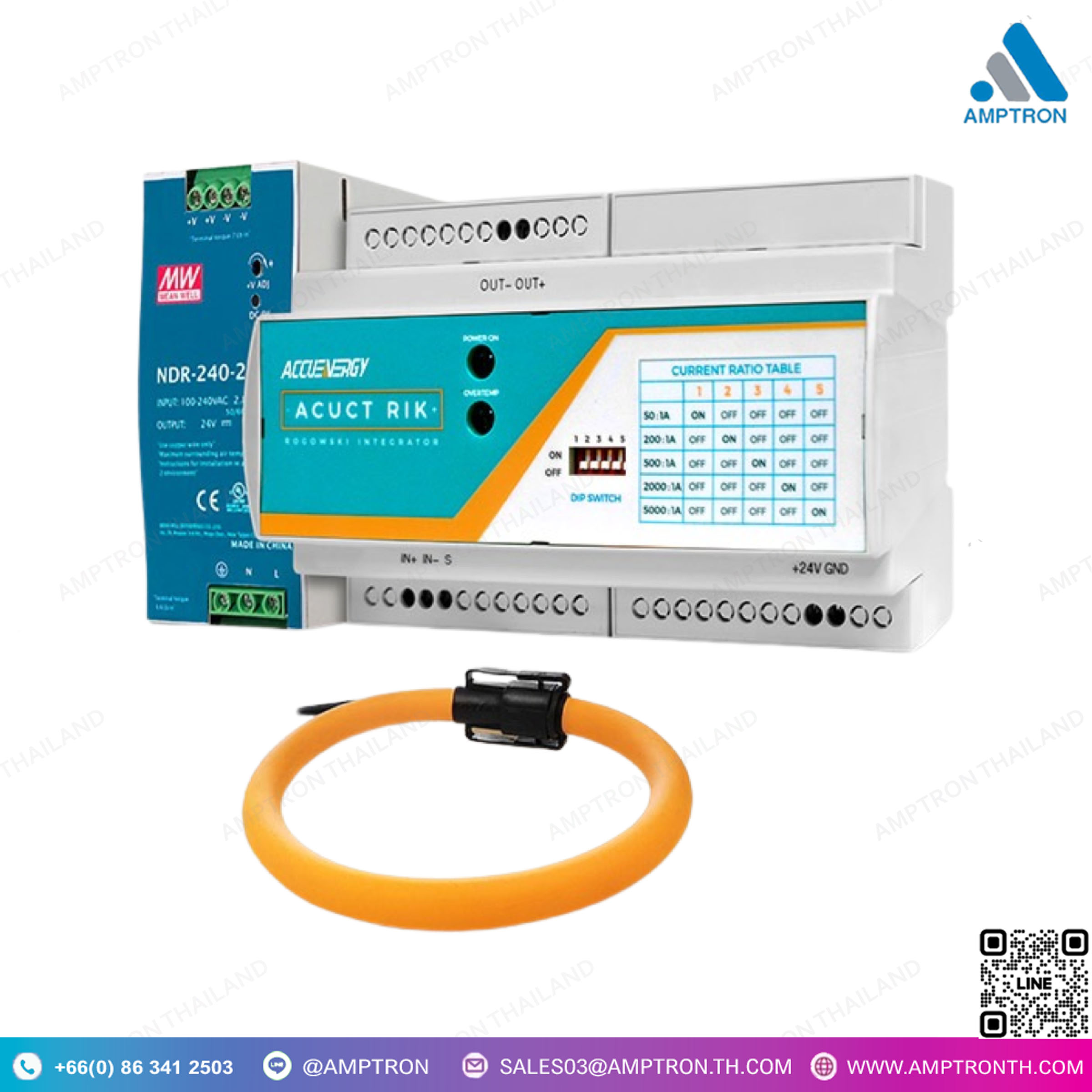

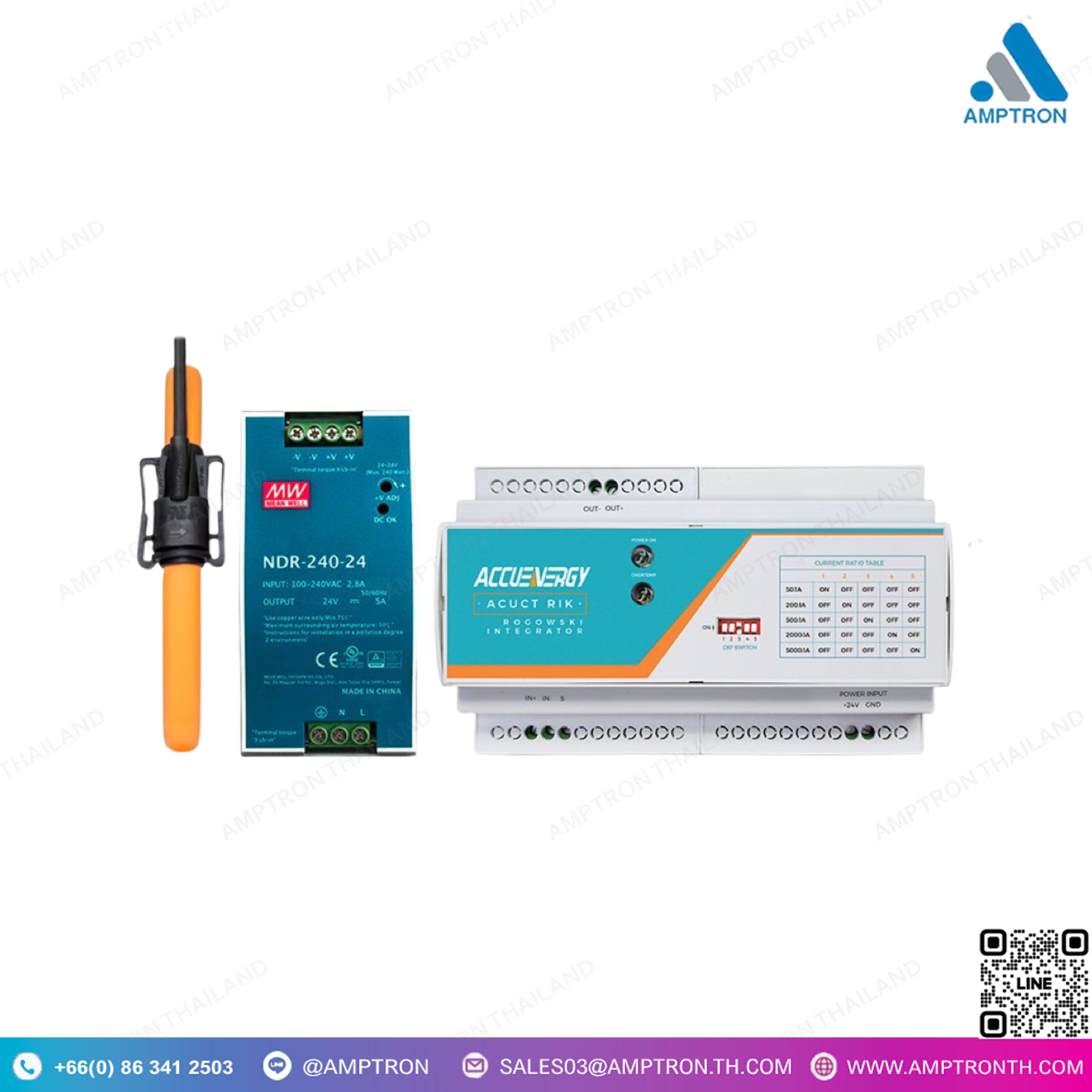

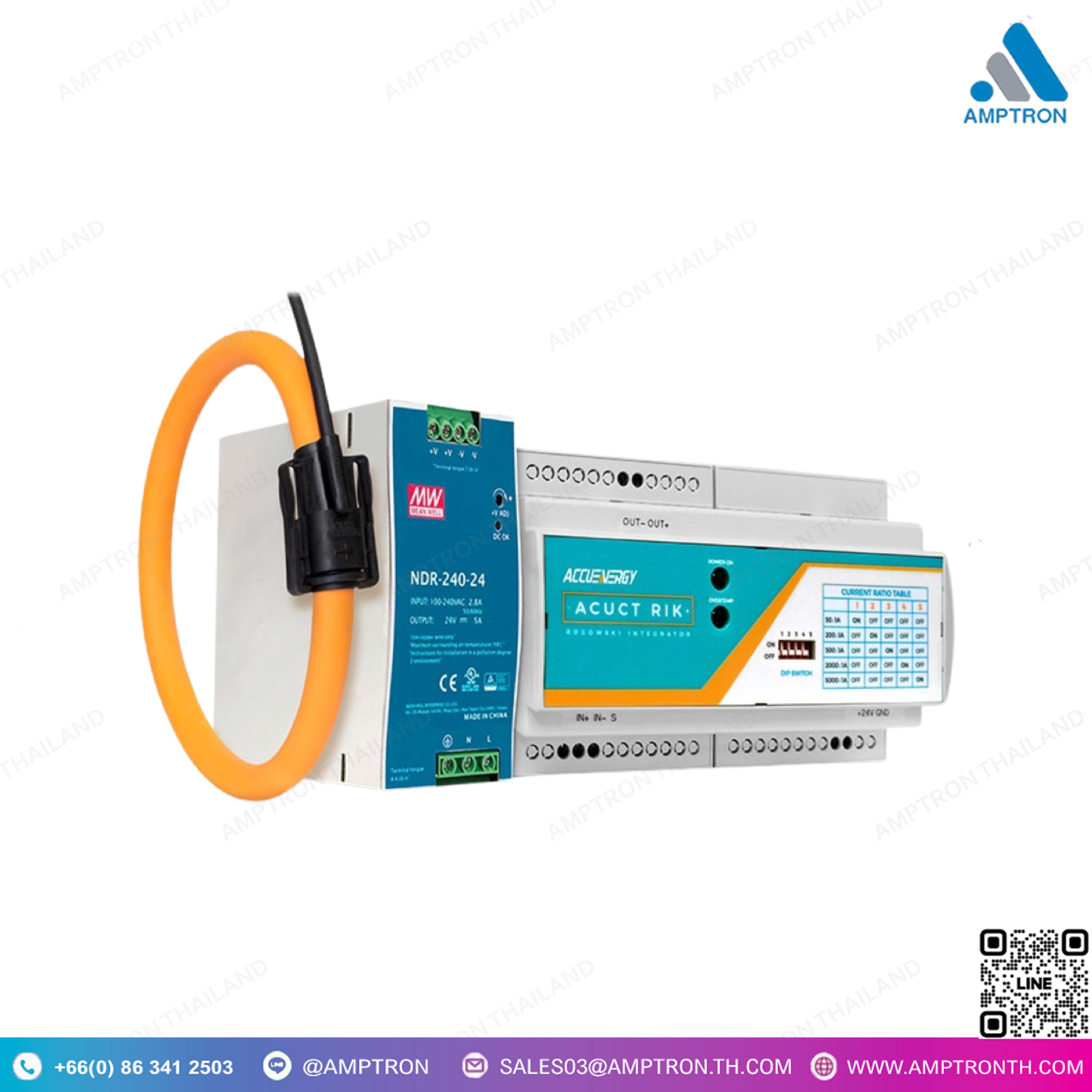

A. 3 units Current Rope sensor
B. 1 unit 3phase Measuring converter driving set for 5Aac
C. 1 unit power supply 85-264Vac
• Optional test report
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
