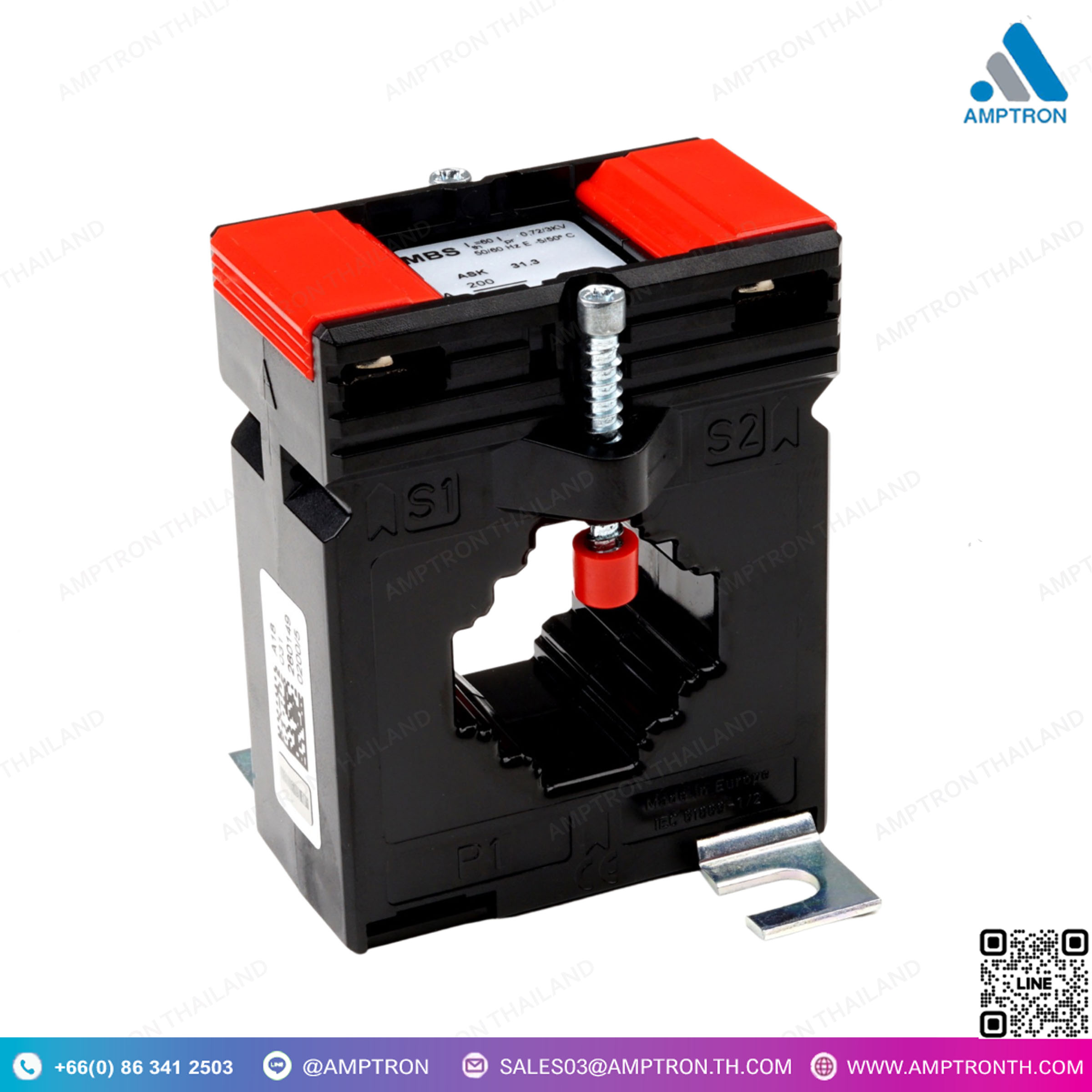

หม้อแปลงวัดกระแสไฟฟ้าแบบเสียบ Current Transformer รุ่น ASK
Brand : MBS
Catalog : Google Drive
Model : ASK 41.4, ASK 541.4, ASK 41.5, ASK 41.3, ASK 412.4, ASK 41.6, ASK 51.4, ASK 51.6, ASK 561.4, ASK 61.4, ASK 61.6, ASK 63.4, ASK 63.6, ASK 81.4, ASK 83.4
ASK 101.4, ASK 103.3, ASK 103.41, ASK 105.6, ASK 105.6N, ASK 123.3, ASK 127.4, ASK 127.6, ASK 128.4, ASK 129.10, ASK 130.3, ASK 130.5, ASK 165.5, ASK 205.5
Size : N/A
• หม้อแปลงกระแสแบบเสียบ สำหรับกระแสหลักตั้งแต่ 30 A ถึง 7,500 A
• กระแสรองมาตรฐาน 5A หรือ 1A
• ระดับความแม่นยำ: 0.2 s, 0.2, 0.5 s, 0.5 และ 1.0
• อุปกรณ์ทั้งหมดมาพร้อมกับอุปกรณ์ติดตั้งที่จำเป็น
• มีรางตัวนำหลัก (ทองแดงชุบด้วยนิกเกิล) ให้เลือกตามขนาดช่องใส่ราง
• รวมสกรูตามมาตรฐาน DIN 933 พร้อมน็อต แหวนรอง และแหวนรองสปริง สำหรับติดตั้งในบัสบาร์หรืออุปกรณ์คล้ายกัน
• ความถี่ที่กำหนด: 50/60 Hz
• ชั้นฉนวน: E
• แรงดันไฟฟ้าสูงสุด 0.72 กิโลโวลต์
• ช่วงอุณหภูมิ: -5°C ถึง +50°C
• ตามมาตรฐาน DIN EN 61869-1/2, VDE 0414-9-1/2 และ DIN 42600
• มีรายงานการทดสอบให้เลือกเพิ่มเติม
DESCRIPTION
• Plug-in current transformer for primary nominal currents from 30 A to 7,500 A
• Secondary nominal currents 5A or 1A
• Accuracy classes 0.2 s, 0.2, 0.5 s, 0.5 and 1.0
• All devices are supplied with the required fastening materials.
• Optionally available primary conductor rails (electrolyte-copper, nickel-plated) matching the rail window
• Including DIN 933 screws, complete with nuts, washers and spring washers, for installation in busbars or similar
• Nominal rated frequency : 50/60 Hz
• Insulation class E
• Operating voltage up to 0.72 kV
• Temperature range: -5°C < T < +50°C
• According to DIN EN 61869-1/2, VDE 0414-9-1/2 and DIN 42600
• Optional test report
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
