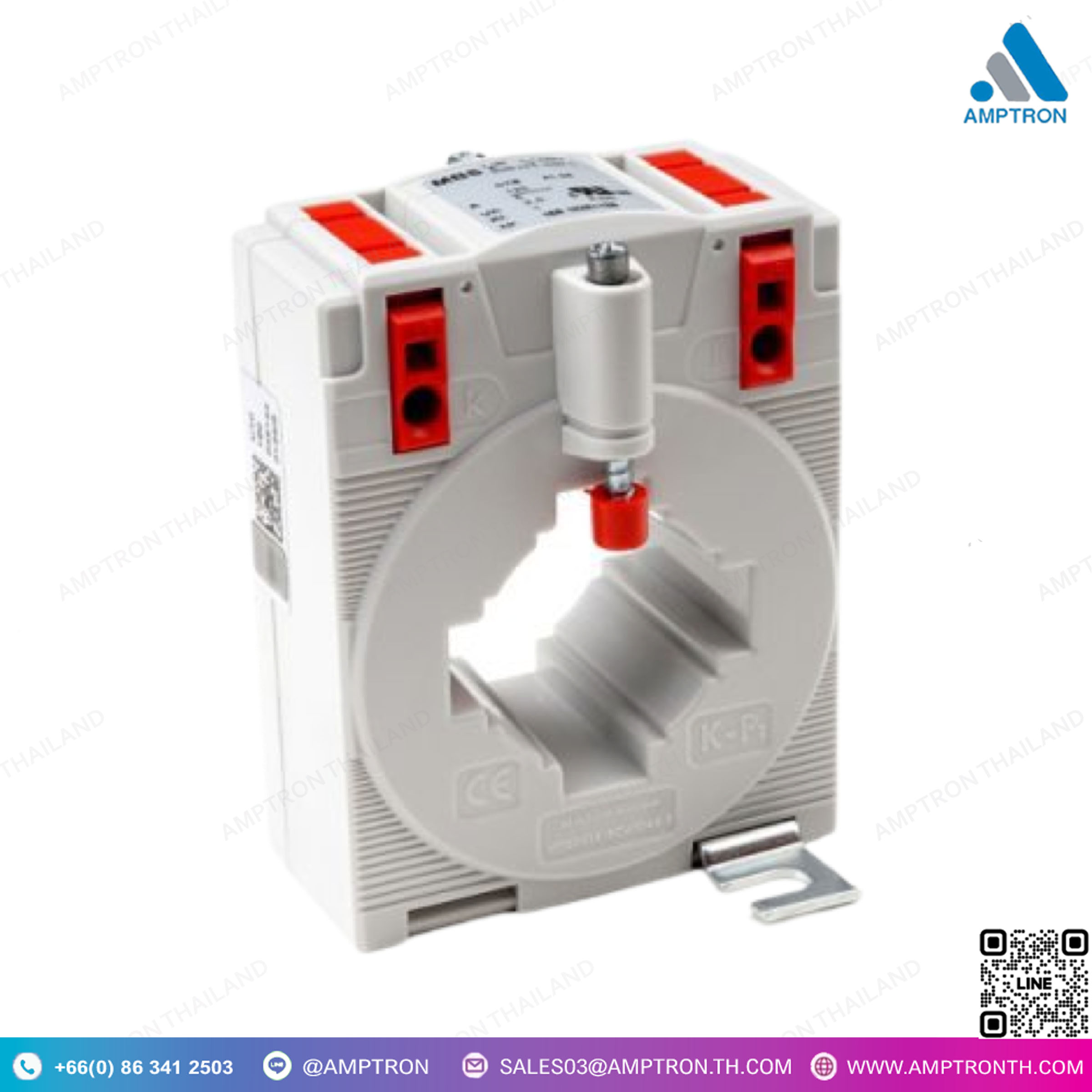

หม้อแปลงวัดกระแสไฟฟ้า (CT) รุ่น CTB
Brand : MBS
Catalog : Google Drive
Model :CTB 31.35 CTB 41.35 CTB 51.35 CTB 61.35 CTB 81.35 CTB 101.35
Size : N/A
• หม้อแปลงกระแสรุ่นแรกของโลกที่มีเทคโนโลยีการเชื่อมต่อแบบไม่ใช้สกรู – ด้วยขั้วต่อแบบสปริง “Cage Clamp®”
• เป็นวิธีเชื่อมต่อที่ล้ำสมัยและประหยัดเวลา สำหรับสายแข็งและสายยืดหยุ่น – ไม่จำเป็นต้องใช้เฟอร์รูลปลายสาย
• ทั้งซีรีส์ได้รับการรับรอง UL หมายเลขใบรับรอง: 20100426-E336996
• ออกแบบสำหรับแรงดันใช้งานสูงสุด 1.2 กิโลโวลต์ จึงสามารถใช้กับเครือข่ายแรงดัน 690 โวลต์ได้
• หม้อแปลงกระแส CTB ทั้งหมดผลิตตามหรือเกินข้อกำหนดทางเทคนิคของมาตรฐาน DIN EN 61869-1/2, VDE 0414-9-1/2 และ DIN 42600
• กระแสหลักมาตรฐานตั้งแต่ 50 A ถึง 2,500 A
• กระแสรองมาตรฐาน 5A หรือ 1A
• ระดับความแม่นยำ: 0.5, 1.0 และ 3.0
• ความถี่ที่กำหนด: 50 Hz
• ชั้นฉนวน: E class
• ตามมาตรฐาน DIN EN 61869-1/2, VDE 0414-9-1/2 และ DIN 42600
• มีรายงานการทดสอบให้เลือกเพิ่มเติม
DESCRIPTION
• This is the world’s first current transformer series to feature screwless connection technology – with the “Cage Clamp®” spring-type terminal.
• An innovative and time-saving connection option for solid and flexible wires – making wire end ferrules obsolete.
• The entire series is also UL-certified. Certificate number: 20100426-E336996.
• The devices are designed for max. operating voltages of 1.2 kV; they can therefore be used in 690 V networks.
• All CTB current transformers are produced in compliance with or exceed the provisions of the defined technical requirements from DIN EN 61869-1/2, VDE 0414-9-1/2 and DIN 42600.
• Primary nominal currents from 50 A up to 2,500 A
• Secondary nominal currents 5A or 1A
• Accuracy classes 0.5 ,1.0 and 3.0
• Rated frequency 50 Hz
• Insulation class E
• According to DIN EN 61869-1/2, VDE 0414-9-1/2 and DIN 42600
• Optional test report
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
