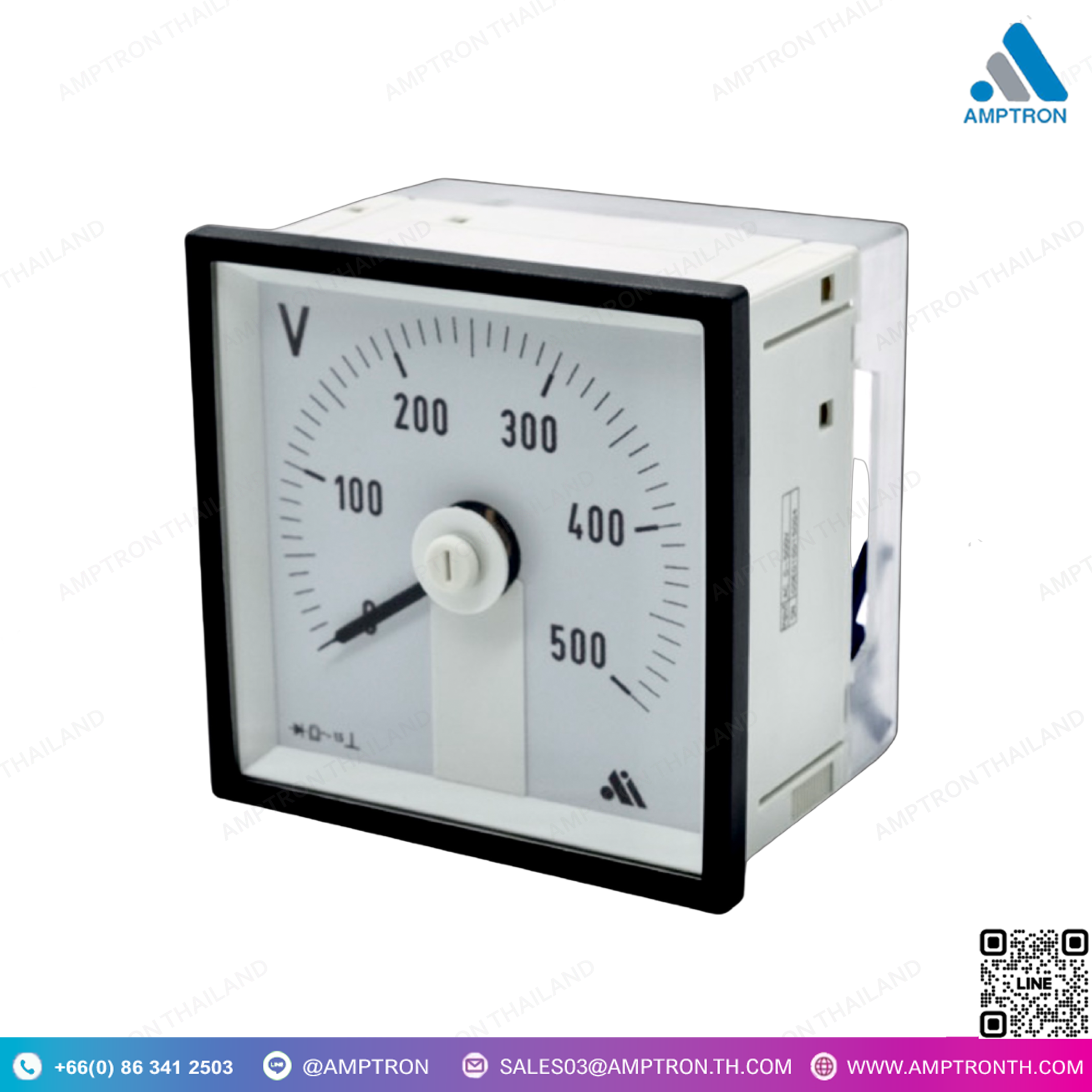

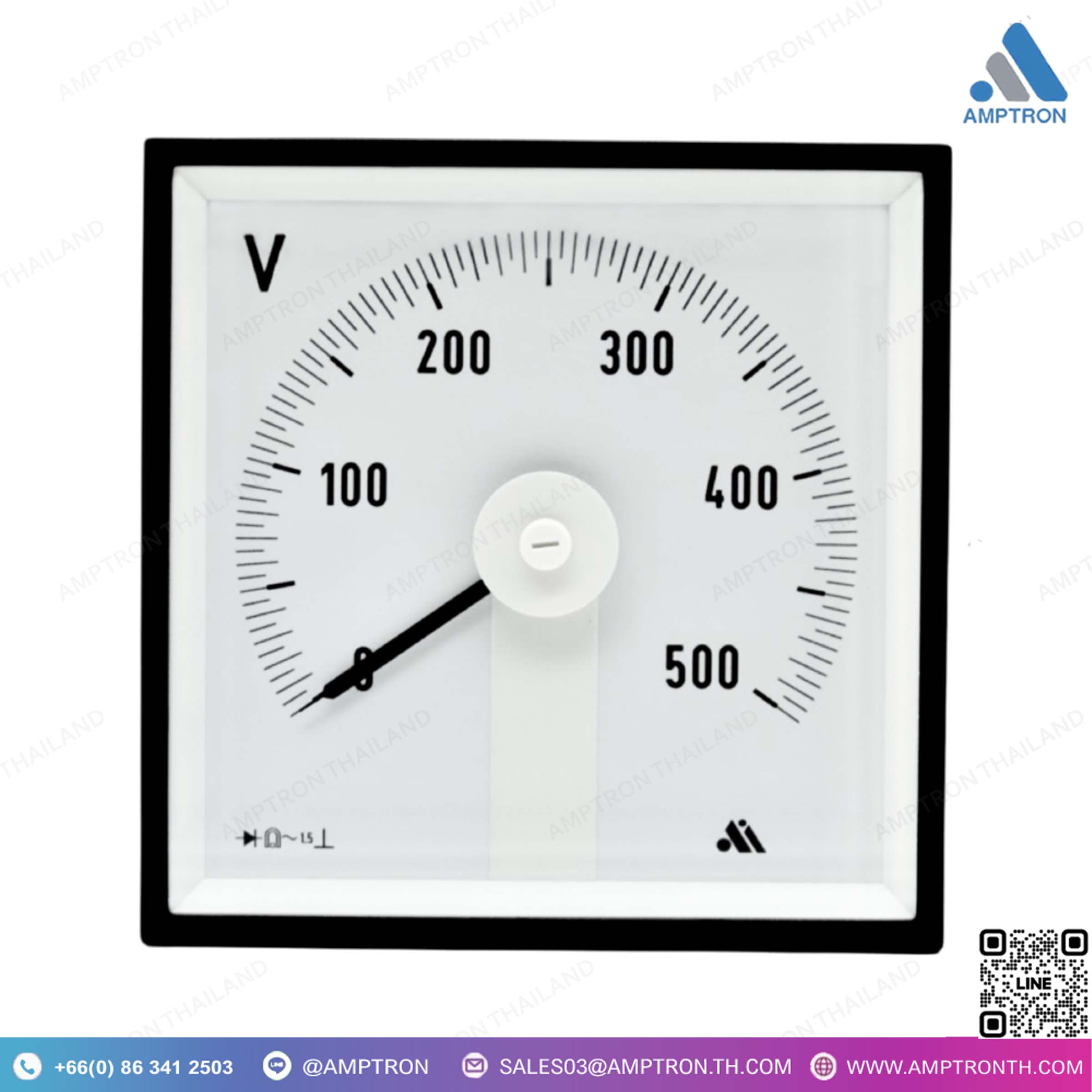

อนาล็อกมิเตอร์ DC Volt & Amp Meter
Brand : Ai
Model : DC48, DC72, DC96, DC144, DC48-240, DC72-240, DC96-240,DC144-240
Size : 48×48, 72×72, 96×96,144×144 mm.
• ผลิตตามมาตราฐาน DIN43700, DIN43802, DIN43718, IEC1010, IEC473, IEC51, BS89
• วัสดุโพลีคาร์บบอเนต ไม่ลามไฟ ตามมาตรฐาน UL94V-0
• แข็งแรงทนทานไม่ติดไฟ พลาสติกชนิดทนความร้อน
• คลาส 1.0 หรือ สั่งพิเศษ
• 90 องศา และ 240 องศา
• แรงดันไฟฟ้า DC กระแสตรง 0-150V, 0-300V หรือตามต้องการ
• กระแสไฟฟ้า DC กระแสตรง 1, 3, 5, 10, 20, 30A หรือดูลำดับ (สำหรับ DC48 dimension 48x48mm กระแสตรงสูงสุดคือ 5A)
• กระแสไฟฟ้า DC พร้อมการเชื่อมต่อ shunt resistor 60mV, 75mV, 150mV, 300mV หรือตามต้องการ
• กระแสไฟฟ้า DC กระแสตรง 100uA, 300uA, 1mA, 5mA, 10mA, 20mA, 30mA, 50mA, 75mA, 100mA, 150mA, 4…20mA หรือตามต้องการ
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม
DESCRIPTION
• DIN43700, DIN43802, DIN43718, IEC1010, IEC473, IEC51, BS89
• Polycarbonate, self extinguishing and drip-proof per UL94V-0
• Rugged housing-non combustible, plastic-heat resistance
• Accuracy ± 1.5 % Or class1.0 Or customize
• Operating temperature -20°C…55°C
“• IP52 Housing on the front
• IP20 Terminal”
• 90 Degree and 240 degree
• DC voltage direct connection 0-150V, 0-300V or request
• DC current direct 1, 3, 5, 10, , 20, 30A or see ordering ( For DC48 dimension 48x48mm. max direct current is 5 A.)
• DC current with shunt resistor connection 60mV, 75mV, 150mV,300mV or request
• DC current direct 100uA, 300uA, 1mA, 5mA, 10mA, 20mA,30mA, 50mA, 75mA, 100 mA, 150mA, 4…20mA or see ordering
• Optional test report
• CUSTOM MADE available ,more detail see ordering information. Tel : 0863412503
อนาล็อกมิเตอร์ คืออะไร มีกี่ประเภท
อนาล็อกมิเตอร์ (Analog Meter) คือ อุปกรณ์ที่ใช้สำหรับการวัดและแสดงผลค่าทางไฟฟ้าหรือค่าทางกายภาพต่าง ๆ ในรูปแบบที่เป็นแบบแอนะล็อก (Analog) ซึ่งจะแสดงผลเป็นการเคลื่อนที่ของเข็มหรือระดับของสเกลบนหน้าปัดตามค่าที่วัดได้ โดยที่ค่าตัวเลขไม่ได้แสดงเป็นแบบดิจิทัล
ประเภทของ Analog meter อนาล็อกมิเตอร์สามารถแบ่งออกได้หลายประเภทตามประเภทของค่าที่วัดหรือการใช้งาน ดังนี้:
- โวลต์มิเตอร์ (Voltmeter): ใช้สำหรับการวัดแรงดันไฟฟ้า (Voltage) โดยทั่วไปใช้วัดแรงดันไฟฟ้ากระแสตรง (DC) หรือกระแสสลับ (AC)
- แอมป์มิเตอร์ (Ammeter): ใช้สำหรับการวัดกระแสไฟฟ้า (Current) ในวงจร โดยแอมป์มิเตอร์มักจะต้องต่อเข้ากับวงจรแบบอนุกรมเพื่อให้กระแสไฟฟ้าไหลผ่าน
- โอห์มมิเตอร์ (Ohmmeter): ใช้สำหรับการวัดค่าความต้านทานไฟฟ้า (Resistance) ของตัวนำหรืออุปกรณ์ต่าง ๆ
- วัตต์มิเตอร์ (Wattmeter): ใช้สำหรับการวัดกำลังไฟฟ้า (Power) ซึ่งมักจะวัดเป็นวัตต์
- พาวเวอร์แฟคเตอร์มิเตอร์ (Power Factor Meter): ใช้สำหรับการวัดตัวประกอบกำลัง (Power Factor) ในระบบไฟฟ้า
- เครื่องวัดความถี่ (Frequency Meter): ใช้สำหรับการวัดความถี่ของสัญญาณไฟฟ้ากระแสสลับ
- เครื่องวัดอุณหภูมิแบบแอนะล็อก: ใช้สำหรับการวัดและแสดงผลอุณหภูมิในรูปแบบแอนะล็อก มักจะใช้กับเครื่องจักรหรือระบบที่ต้องการการติดตามอุณหภูมิ
- เครื่องวัดความดันแบบแอนะล็อก: ใช้สำหรับการวัดแรงดันในระบบก๊าซหรือของเหลว
Analog Voltmeter คืออะไร มีกี่ประเภท
Analog Voltmeter คือเครื่องมือวัดที่ใช้สำหรับตรวจสอบและวัดค่าแรงดันไฟฟ้า (Voltage) ในวงจรไฟฟ้า โดยการแสดงผลจะเป็นการใช้เข็มชี้บอกค่าบนหน้าปัดที่มีสเกลตัวเลขตามค่าแรงดันที่วัดได้ หลักการทำงานของ Analog Voltmeter: เมื่อเครื่องถูกเชื่อมต่อกับวงจรไฟฟ้า แรงดันไฟฟ้าที่ผ่านเข้ามาจะสร้างกระแสไฟฟ้าผ่านขดลวดหรือแผ่นโลหะภายในเครื่อง เครื่องจะแปลงแรงดันไฟฟ้านี้เป็นการเคลื่อนไหวทางกลไก โดยเข็มชี้จะเคลื่อนที่ตามค่าแรงดันที่วัดได้ ซึ่งจะแสดงบนสเกลตัวเลขที่อ่านง่าย ผู้ใช้สามารถดูค่าแรงดันไฟฟ้าในหน่วยโวลต์ (Volt, V) จากตำแหน่งของเข็มชี้
ประเภทของ Analog Voltmeter:
- Moving Coil Voltmeter (DC Voltmeter): ใช้หลักการของการเคลื่อนที่ของขดลวดในสนามแม่เหล็ก โดยเข็มจะเคลื่อนที่ตามความแรงของกระแสที่เกิดจากแรงดันไฟฟ้า เป็นชนิดที่ใช้สำหรับการวัดแรงดันไฟฟ้ากระแสตรง (DC)
- Moving Iron Voltmeter (AC Voltmeter): ใช้หลักการเคลื่อนที่ของเหล็กที่มีสนามแม่เหล็ก เมื่อมีแรงดันไฟฟ้าผ่านเข้าไปในเครื่อง จะทำให้เหล็กภายในเคลื่อนที่ เป็นชนิดที่ใช้สำหรับวัดแรงดันไฟฟ้ากระแสสลับ (AC)
- Electrostatic Voltmeter: ใช้หลักการไฟฟ้าสถิตในการวัดแรงดันไฟฟ้า ซึ่งจะเกิดแรงระหว่างแผ่นโลหะสองแผ่นตามแรงดันที่ใช้ โดยจะวัดได้ทั้งไฟฟ้ากระแสตรงและกระแสสลับ
- Rectifier Type Voltmeter: ใช้ในการวัดไฟฟ้ากระแสสลับที่มีค่าต่ำโดยใช้ไดโอดในการแปลงแรงดันกระแสสลับให้เป็นกระแสตรงก่อนที่จะวัด
