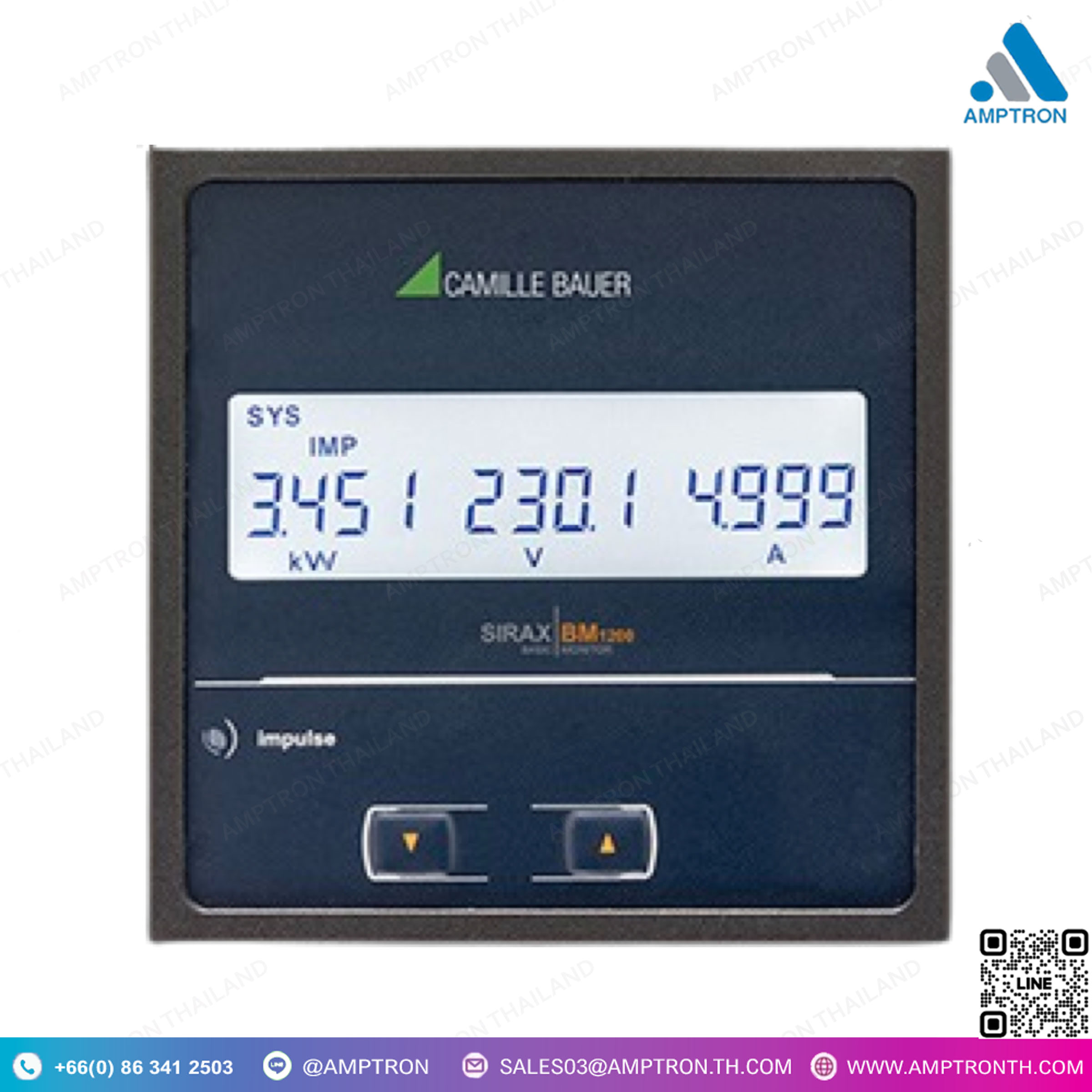

มิเตอร์วัดแรงดันไฟฟ้า Energy meter SIRAX BM1200

มิเตอร์วัดแรงดันไฟฟ้า Energy meter SIRAX BM1200
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : BM1200
Size : 96x96x35/55 mm.

• ประเภทการเชื่อมต่อ: 1 เฟส 2 สาย, 3 เฟส 3 สาย โหลดไม่สมดุล, 3 เฟส 4 สาย โหลดไม่สมดุล
• ช่วงความถี่: 40…50/60…65Hz ความแม่นยำ ± 0.2% (ที่ความถี่กลาง)
• กระแสที่ระบุ: 1 A / 5 A
• ค่าสูงสุด: 120% ของค่าที่ระบุ
• ความแม่นยำ: กำลังไฟ ± 0.5%, กำลังไฟรีแอคทีฟ ± 1.0%
• การแสดงผล: พัลส์ 4000/lmp/kWh
• จอ LCD 1 บรรทัด 4 หลัก, 3 การวัด
• ระดับการติดไฟ: V-O ตามมาตรฐาน UL94, ดับไฟเอง, ไม่หยด, ไม่มีฮาโลเจน
• ตัวเครื่อง (IP สำหรับกันน้ำและฝุ่น): IP 54 (ด้านหน้า), IP 20 (ตัวเรือน/ขั้วต่อ) ตามมาตรฐาน IEC 60529
• มาตรฐาน IEC 61326-1: 2005
• อุณหภูมิในการทำงาน: -10 ถึง +55°C
• ระดับการป้องกัน: IP 54 สำหรับด้านหน้า, IP 20 สำหรับตัวเรือน

DESCRIPTION

• Connection types: Single Phase 2-Wire, 3Phase 3Wire unbalanced load, 3Phase 4Wire unbalanced load
• Frequency range : 40…50/60…65Hz ,accuracy ± 0,2% (of mid frequency)
• Nominal current: 1 A / 5 A
• Maximum: 120% of nominal value
• Accuracy : Power ± 0.5% ,Reactive Power ± 1.0%
• Output : puls 4000/lmp/kWh
• LCD disply 1 line 4 digits, 3 measurments
• Flammability class : V-O acc. to UL94, self-extinguishing, non-dripping, free of halogen
• Enclosure (IP for water & dust) :IP 54 (front), IP 20 (housing/terminals) acc. to IEC 60529
• IEC 61326-1: 2005
• Operating temperature -10 to +55°C
• Protection rating : IP 54 for Front ,IP20 for housing

ดิจิตอลมัลติฟังก์ชั่นมิเตอร์ คืออะไร

ดิจิตอลมัลติฟังก์ชั่นมิเตอร์ (Digital Multifunction Meter) เป็นอุปกรณ์วัดและแสดงผลค่าต่างๆ ในระบบไฟฟ้า โดยสามารถวัดได้หลายพารามิเตอร์ในอุปกรณ์เดียว ซึ่งแตกต่างจากมิเตอร์ทั่วไปที่อาจวัดได้เพียงค่าพลังงานอย่างเดียว

หน้าที่ของดิจิตอลมัลติฟังก์ชั่นมิเตอร์ ดิจิตอลมัลติฟังก์ชั่นมิเตอร์ใช้ในการตรวจวัดและแสดงค่าต่างๆ ของระบบไฟฟ้า เช่น:

1. แรงดันไฟฟ้า (Voltage)
2. กระแสไฟฟ้า (Current)
3. กำลังไฟฟ้า (Power)
4. พลังงานไฟฟ้า (Energy)
5. ความถี่ (Frequency)
6. ตัวประกอบกำลัง (Power Factor)

คุณสมบัติและการใช้งาน

- วัดได้หลายค่าในเครื่องเดียว: เครื่องนี้สามารถวัดพารามิเตอร์หลายๆ ค่าในเวลาเดียวกัน ทำให้ผู้ใช้สามารถตรวจสอบการทำงานของระบบไฟฟ้าได้อย่างครบถ้วน
- การแสดงผลแบบดิจิตอล: ข้อมูลจะแสดงบนหน้าจอในรูปแบบดิจิตอล ทำให้การอ่านค่ามีความแม่นยำและสะดวกมากขึ้น
- ใช้ในอุตสาหกรรมและการจัดการพลังงาน: ดิจิตอลมัลติฟังก์ชั่นมิเตอร์เหมาะสำหรับใช้ในโรงงานอุตสาหกรรมหรืออาคารขนาดใหญ่ที่ต้องการตรวจสอบและควบคุมพลังงานอย่างมีประสิทธิภาพ

ข้อดี

- ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การวัดค่ามีความเที่ยงตรงมาก
- ตรวจสอบได้หลายพารามิเตอร์พร้อมกัน: ทำให้สามารถติดตามการใช้พลังงานและคุณภาพไฟฟ้าได้ง่ายขึ้น
- มีฟังก์ชั่นเสริม: บางรุ่นสามารถเชื่อมต่อกับระบบเครือข่าย เพื่อส่งข้อมูลให้กับระบบควบคุมกลาง (SCADA) หรือใช้ในการวิเคราะห์การใช้พลังงานอย่างละเอียด
