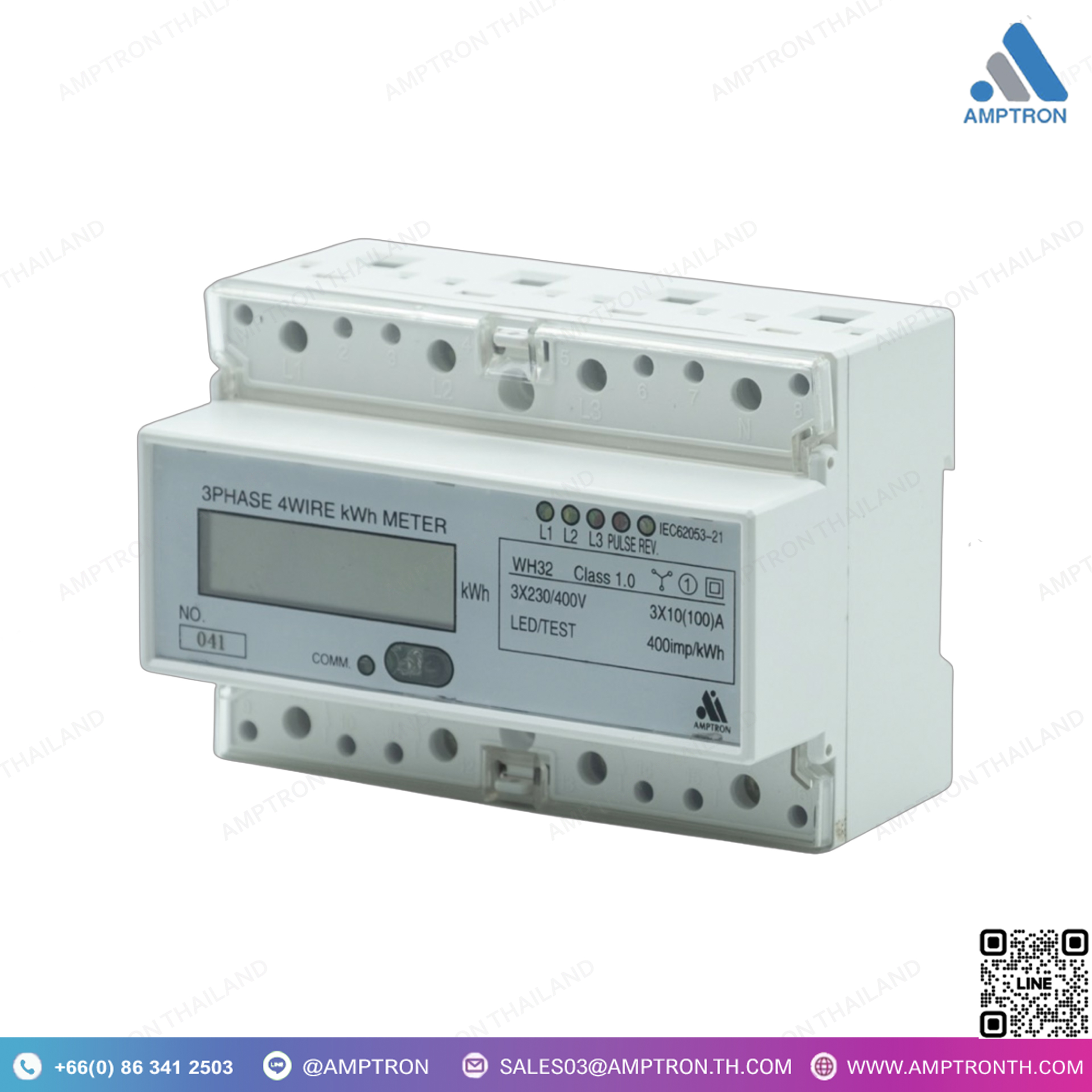

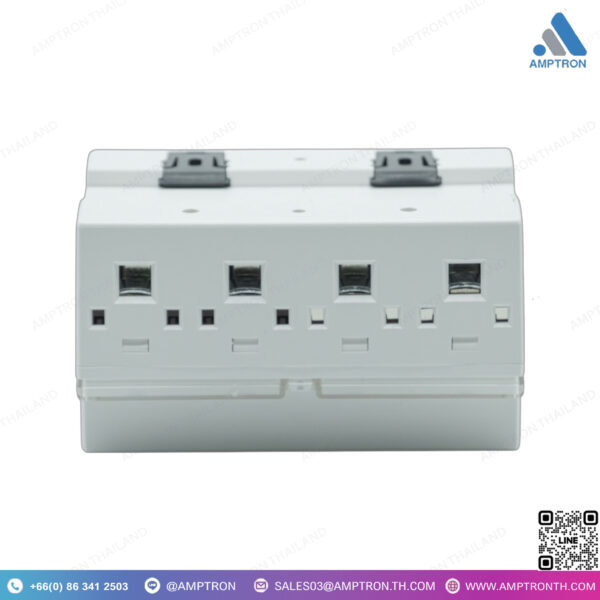

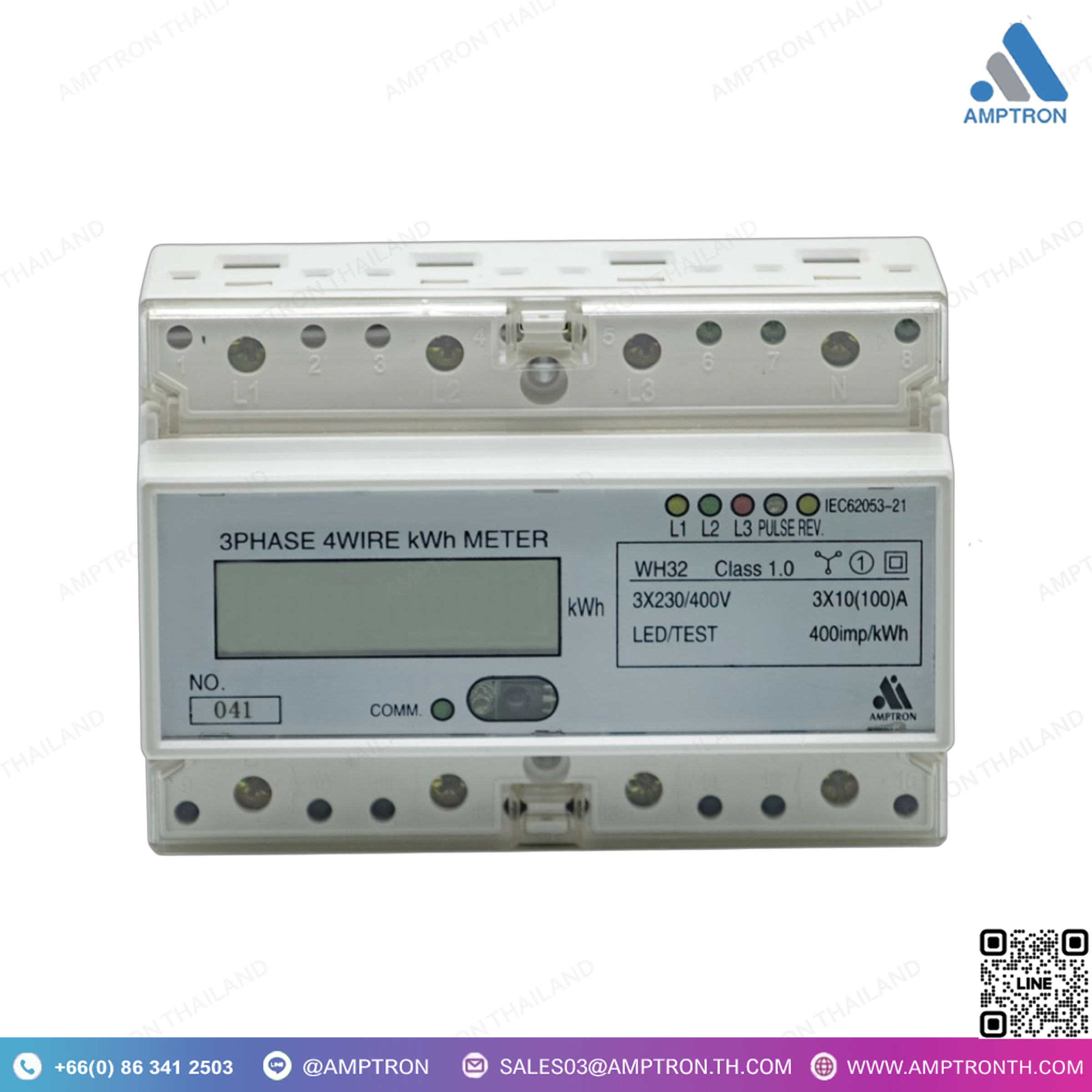

3 Phase Energy Meter WH32 มิเตอร์พลังงาน din rail

3 Phase Energy Meter WH32 มิเตอร์พลังงาน din rail
Brand : Ai
Model : WH32
Size : 125x88x73 mm

• ไฟแอลอีดีสำหรับปุ่ม L1, L2, L3 และ Pulse 2 ดวง สำหรับการทดสอบและแสดงผล
• จอ LCD แสดงผลสถานะ สำหรับการสื่อสาร
• แสดงทิศทางย้อนกลับบนหน้าจอ LCD
• ขนาดเล็ก สำหรับติดตั้งราง
• อ่านค่าพลังงานการนำเข้า-ส่งออก V, A, W, Var, VA, PF และ Hz
• คลาส1.0 มาตรฐาน IEC 62053-21
• จอแสดงตัวเลข 8 หลักที่มี EEPROM แสดงได้แม้ไฟดับ
• อินพุท 10(50), 10(100), 20(100), 5(60), 5(100)A และ ซีที/5เอ
• การเชื่อมต่อ RS485 สำหรับการวัดระยะไกล
• ช่วงแรงดันไฟฟ้า:100, 380, 57.5/100, 230/380VAC หรือคำขอ
• กำลังไฟฟ้าของหม้อแปลงกระแสไฟฟ้า 0.15 VA
• วัสดุทนทาน ไม่ลามไฟ ตามมาตรฐาน UL-94V0
• การป้องกัน IP54 , IP20

3 Phase Energy Meter WH32 มิเตอร์พลังงาน din rail
Brand : Ai
Model : WH32
Size : 125x88x73 mm

• ไฟแอลอีดีสำหรับปุ่ม L1, L2, L3 และ Pulse 2 ดวง สำหรับการทดสอบและแสดงผล
• จอ LCD แสดงผลสถานะ สำหรับการสื่อสาร
• แสดงทิศทางย้อนกลับบนหน้าจอ LCD
• ขนาดเล็ก สำหรับติดตั้งราง
• อ่านค่าพลังงานการนำเข้า-ส่งออก V, A, W, Var, VA, PF และ Hz
• คลาส1.0 มาตรฐาน IEC 62053-21
• จอแสดงตัวเลข 8 หลักที่มี EEPROM แสดงได้แม้ไฟดับ
• อินพุท 10(50), 10(100), 20(100), 5(60), 5(100)A และ ซีที/5เอ
• การเชื่อมต่อ RS485 สำหรับการวัดระยะไกล
• ช่วงแรงดันไฟฟ้า:100, 380, 57.5/100, 230/380VAC หรือคำขอ
• กำลังไฟฟ้าของหม้อแปลงกระแสไฟฟ้า 0.15 VA
• วัสดุทนทาน ไม่ลามไฟ ตามมาตรฐาน UL-94V0
• การป้องกัน IP54 , IP20

DESCRIPTION

• 2 x LED of Pulse output calibration Wh, VARh
• LED Phase loss with 3 x LED display for L1,L2,L3
• Status LCD display, for Communication
• Reverse direction display on LCD screen
• Small modular size, DIN rail mounted
• Measurement energy Import-Export, V, A, W, Var, VA, PF and Hz
• Typical accuracy class 1.0 acc. IEC 62053-21
• 8 digits LCD display with EEPROM displayable even power failure
• Input current 10(50), 10(100), 20(100), 5(60), 5(100)A and. CT/5A.
• RS485 modbus RTU protocol for remote metering and billing
• Voltage range : 100, 380, 57.5/100, 230/380V AC or request
• Burden : Max 0.15 VA
• Material : NORYL UL94 V-0 self extinguishing plastic
• Frequency 45…65Hz
• Operating temperature -10°C to 60°C
IEC60253-21 & IEC60253-23
• Protection IP54 front panel , IP20
• Optional test report
• More detail see ordering information. Tel : 0863412503

Energy Meter คืออะไร

  Energy Meter (เครื่องวัดพลังงาน) คืออุปกรณ์ที่ใช้วัดและตรวจสอบการใช้พลังงานไฟฟ้าในระบบไฟฟ้าหรือเครื่องใช้ไฟฟ้าต่างๆ ในบ้านเรือน โรงงาน หรือสถานประกอบการ โดยอุปกรณ์นี้มีหน้าที่ตรวจสอบและแสดงผลการใช้พลังงานไฟฟ้าทั้งหมดในหน่วยที่เราคุ้นเคย เช่น กิโลวัตต์ชั่วโมง (kWh) ซึ่งเป็นหน่วยที่บ่งบอกถึงปริมาณการใช้พลังงานในช่วงเวลาที่กำหนด
  การใช้งาน Energy Meter มีความสำคัญต่อการจัดการพลังงาน เพราะสามารถช่วยให้ผู้ใช้งานทราบถึงปริมาณการใช้พลังงานไฟฟ้า ช่วยในการวางแผนการประหยัดพลังงาน ลดค่าใช้จ่าย และเพิ่มประสิทธิภาพในการใช้พลังงานในระบบไฟฟ้าหรืออุปกรณ์ต่างๆ

ประเภทของ Energy Meter

    1. Electromechanical Energy Meter (เครื่องวัดพลังงานแบบกลไก) – ใช้แผ่นดิสก์หมุนเพื่อวัดปริมาณการใช้พลังงาน
    2. Digital Energy Meter (เครื่องวัดพลังงานแบบดิจิทัล) – ใช้หน้าจอแสดงผลแบบดิจิทัลในการแสดงค่าการใช้พลังงาน ซึ่งมีความแม่นยำสูงกว่าแบบกลไก
    3. Smart Energy Meter (เครื่องวัดพลังงานอัจฉริยะ) – เชื่อมต่อกับระบบเครือข่ายเพื่อส่งข้อมูลการใช้พลังงานแบบเรียลไทม์ ทำให้สามารถตรวจสอบและจัดการพลังงานจากระยะไกลได้
Three Phase  Meter คืออะไร

  Three Phase Power Meter (เครื่องวัดกำลังไฟฟ้าแบบ 3 เฟส) เป็นอุปกรณ์ที่ใช้สำหรับวัดพลังงานไฟฟ้าในระบบไฟฟ้าแบบ 3 เฟส ซึ่งมักใช้ในโรงงานอุตสาหกรรม อาคารพาณิชย์ หรือสถานประกอบการที่มีการใช้พลังงานไฟฟ้าสูง

ลักษณะของระบบไฟฟ้า 3 เฟส ได้แก่:

  1. สาย Line (L1, L2, L3) – สายไฟที่มีไฟฟ้า 3 เส้น แต่ละเส้นมีเฟสที่ต่างกัน
  2. สาย Neutral (N) – สายกลับของระบบ

ระบบนี้ทำให้สามารถจ่ายไฟฟ้าได้เสถียรกว่าระบบเฟสเดียว เพราะการจัดการพลังงานจะกระจายไปยังสาย Line ทั้ง 3 เส้น ทำให้สามารถจ่ายกำลังไฟฟ้าได้มากขึ้นและมีประสิทธิภาพสูงขึ้น

หน้าที่ของ Three Phase Power Meter
Three Phase Power Meter ทำหน้าที่วัดและบันทึกปริมาณการใช้พลังงานไฟฟ้าในระบบ 3 เฟส โดยมิเตอร์จะตรวจวัดแรงดันและกระแสในสายแต่ละเส้น (L1, L2, L3) แล้วคำนวณกำลังไฟฟ้าที่ใช้ทั้งหมด จากนั้นแสดงผลเป็นหน่วยกิโลวัตต์ชั่วโมง (kWh) ซึ่งบอกถึงปริมาณพลังงานที่ใช้
