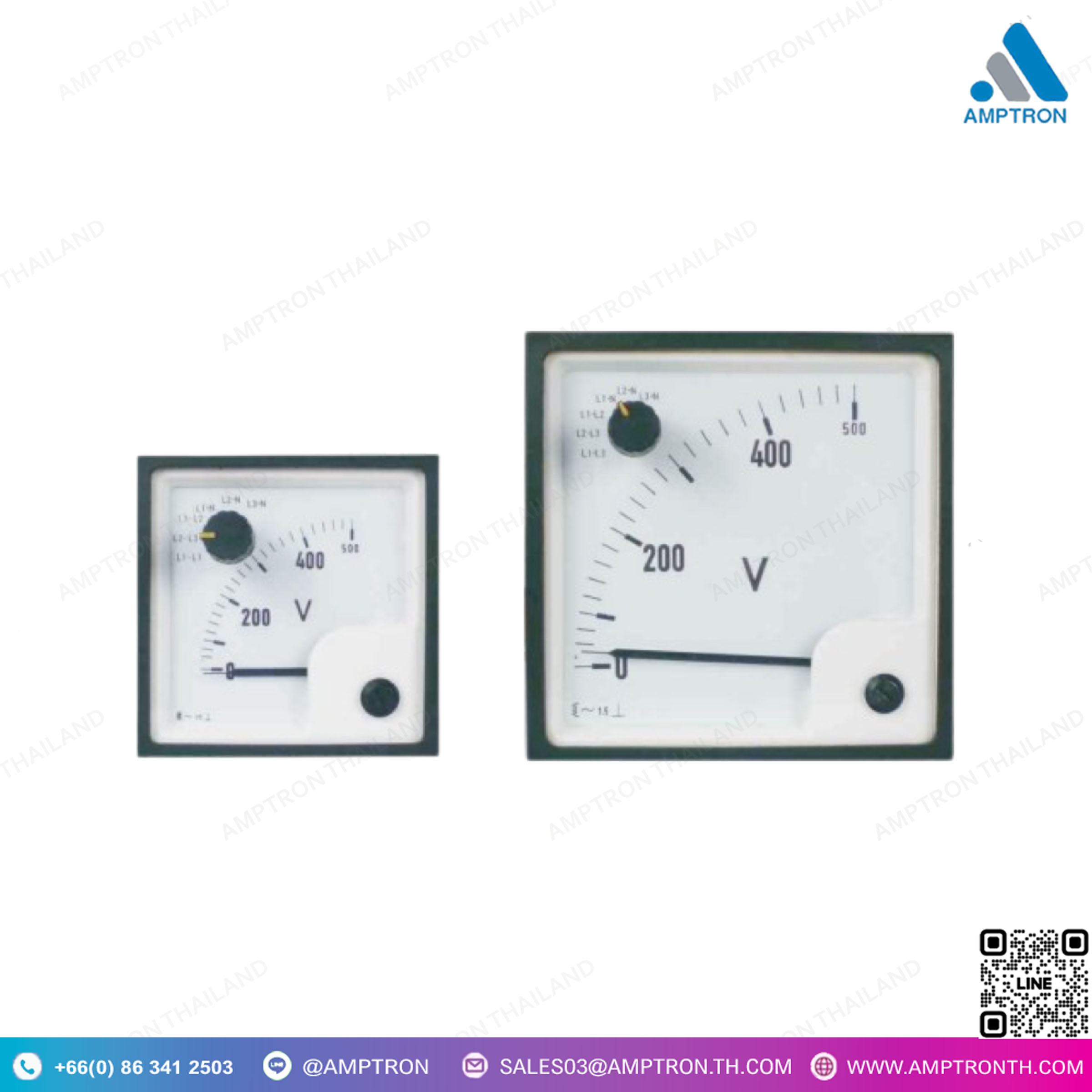

เอซีมิเตอร์อนาล็อก AC Analog Meters SIRAX BM150
Brand : CAMILLE BAUER
Model : SIRAX BM150
Size : 72×72, 96×96 mm
• เคสสี่เหลี่ยมเหมาะสำหรับที่จะติดตั้งในแผงควบคุม / แผงสวิตช์เกียร์ คอนโซลเครื่องมือเครื่องจักรหรือแผงโมเสค
• สามารถวัดกระแสและแรงดันไฟฟ้าแบบ 3 เฟส 3 สาย และ 3 เฟส 4 สายได้
• วัสดุโพลีคาร์บอเนต ทนทาน ไม่ลามไฟ ตามมาตรฐาน UL94V0
• การประกอบแบบง่าย ๆ โดยใช้สกรูหมุน
• การเชื่อมต่อที่รวดเร็วและง่ายดายโดยใช้สกรูและแคลมป์
• ฝาครอบผนังด้านหลังแบบเต็มพื้นผิวเพื่อป้องกันการสัมผัสโดยบังเอิญ
• สเกล 90°
• สเกลเชิงเส้นใกล้เคียง
• การเปลี่ยนหน้าต่างกระจก กรอบหน้าและสเกลอย่างง่ายดาย
• Overload scaling
แอมมิเตอร์ 2 เท่าของกระแสไฟที่ระบุ
โวลต์มิเตอร์ 1.2 เท่าของแรงดันไฟฟ้าที่ระบุ”
• ความแม่นยำ: คลาส 1.5 ตามมาตรฐาน DIN EN 60051
• IP40 Housing on the front
• IP20 Connections with contact protection”
• อุณหภูมิในการทำงาน: -10°C … +55 °C
DESCRIPTION
• Moulded Square Case Suitable to be Mounted in Control / Switchgear Panels, Machine Tool Consoles or Mosaic Panels
• 3-phase 3- and 4-wire current and voltage measurement possible
• Robust polycarbonate housing with high flammability class UL94-V0
• Simple assembly using swivel screw
• Quick and easy connection using screws and clamps
• Full-surface rear wall cover as protection against accidental contact
• 90° scale
• Near linear scale
• Easy replacement of the glass window, the front bezel and the scale
“• Overload scaling
Ammeter 2 times the nominal current
Voltmeters 1.2 times the nominal voltage”
• Accuracy class 1.5% acc. to DIN EN 60051
“• IP40 Housing on the front
• IP20 Connections with contact protection”
• Operating temperature -10 … +55 °C
อนาล็อกมิเตอร์ คืออะไร มีกี่ประเภท
อนาล็อกมิเตอร์ (Analog Meter) คือ อุปกรณ์ที่ใช้สำหรับการวัดและแสดงผลค่าทางไฟฟ้าหรือค่าทางกายภาพต่าง ๆ ในรูปแบบที่เป็นแบบแอนะล็อก (Analog) ซึ่งจะแสดงผลเป็นการเคลื่อนที่ของเข็มหรือระดับของสเกลบนหน้าปัดตามค่าที่วัดได้ โดยที่ค่าตัวเลขไม่ได้แสดงเป็นแบบดิจิทัล
ประเภทของ Analog meter อนาล็อกมิเตอร์สามารถแบ่งออกได้หลายประเภทตามประเภทของค่าที่วัดหรือการใช้งาน ดังนี้:
- โวลต์มิเตอร์ (Voltmeter): ใช้สำหรับการวัดแรงดันไฟฟ้า (Voltage) โดยทั่วไปใช้วัดแรงดันไฟฟ้ากระแสตรง (DC) หรือกระแสสลับ (AC)
- แอมป์มิเตอร์ (Ammeter): ใช้สำหรับการวัดกระแสไฟฟ้า (Current) ในวงจร โดยแอมป์มิเตอร์มักจะต้องต่อเข้ากับวงจรแบบอนุกรมเพื่อให้กระแสไฟฟ้าไหลผ่าน
- โอห์มมิเตอร์ (Ohmmeter): ใช้สำหรับการวัดค่าความต้านทานไฟฟ้า (Resistance) ของตัวนำหรืออุปกรณ์ต่าง ๆ
- วัตต์มิเตอร์ (Wattmeter): ใช้สำหรับการวัดกำลังไฟฟ้า (Power) ซึ่งมักจะวัดเป็นวัตต์
- พาวเวอร์แฟคเตอร์มิเตอร์ (Power Factor Meter): ใช้สำหรับการวัดตัวประกอบกำลัง (Power Factor) ในระบบไฟฟ้า
- เครื่องวัดความถี่ (Frequency Meter): ใช้สำหรับการวัดความถี่ของสัญญาณไฟฟ้ากระแสสลับ
- เครื่องวัดอุณหภูมิแบบแอนะล็อก: ใช้สำหรับการวัดและแสดงผลอุณหภูมิในรูปแบบแอนะล็อก มักจะใช้กับเครื่องจักรหรือระบบที่ต้องการการติดตามอุณหภูมิ
- เครื่องวัดความดันแบบแอนะล็อก: ใช้สำหรับการวัดแรงดันในระบบก๊าซหรือของเหลว
Analog Voltmeter คืออะไร มีกี่ประเภท
Analog Voltmeter คือเครื่องมือวัดที่ใช้สำหรับตรวจสอบและวัดค่าแรงดันไฟฟ้า (Voltage) ในวงจรไฟฟ้า โดยการแสดงผลจะเป็นการใช้เข็มชี้บอกค่าบนหน้าปัดที่มีสเกลตัวเลขตามค่าแรงดันที่วัดได้ หลักการทำงานของ Analog Voltmeter: เมื่อเครื่องถูกเชื่อมต่อกับวงจรไฟฟ้า แรงดันไฟฟ้าที่ผ่านเข้ามาจะสร้างกระแสไฟฟ้าผ่านขดลวดหรือแผ่นโลหะภายในเครื่อง เครื่องจะแปลงแรงดันไฟฟ้านี้เป็นการเคลื่อนไหวทางกลไก โดยเข็มชี้จะเคลื่อนที่ตามค่าแรงดันที่วัดได้ ซึ่งจะแสดงบนสเกลตัวเลขที่อ่านง่าย ผู้ใช้สามารถดูค่าแรงดันไฟฟ้าในหน่วยโวลต์ (Volt, V) จากตำแหน่งของเข็มชี้
ประเภทของ Analog Voltmeter:
- Moving Coil Voltmeter (DC Voltmeter): ใช้หลักการของการเคลื่อนที่ของขดลวดในสนามแม่เหล็ก โดยเข็มจะเคลื่อนที่ตามความแรงของกระแสที่เกิดจากแรงดันไฟฟ้า เป็นชนิดที่ใช้สำหรับการวัดแรงดันไฟฟ้ากระแสตรง (DC)
- Moving Iron Voltmeter (AC Voltmeter): ใช้หลักการเคลื่อนที่ของเหล็กที่มีสนามแม่เหล็ก เมื่อมีแรงดันไฟฟ้าผ่านเข้าไปในเครื่อง จะทำให้เหล็กภายในเคลื่อนที่ เป็นชนิดที่ใช้สำหรับวัดแรงดันไฟฟ้ากระแสสลับ (AC)
- Electrostatic Voltmeter: ใช้หลักการไฟฟ้าสถิตในการวัดแรงดันไฟฟ้า ซึ่งจะเกิดแรงระหว่างแผ่นโลหะสองแผ่นตามแรงดันที่ใช้ โดยจะวัดได้ทั้งไฟฟ้ากระแสตรงและกระแสสลับ
- Rectifier Type Voltmeter: ใช้ในการวัดไฟฟ้ากระแสสลับที่มีค่าต่ำโดยใช้ไดโอดในการแปลงแรงดันกระแสสลับให้เป็นกระแสตรงก่อนที่จะวัด
