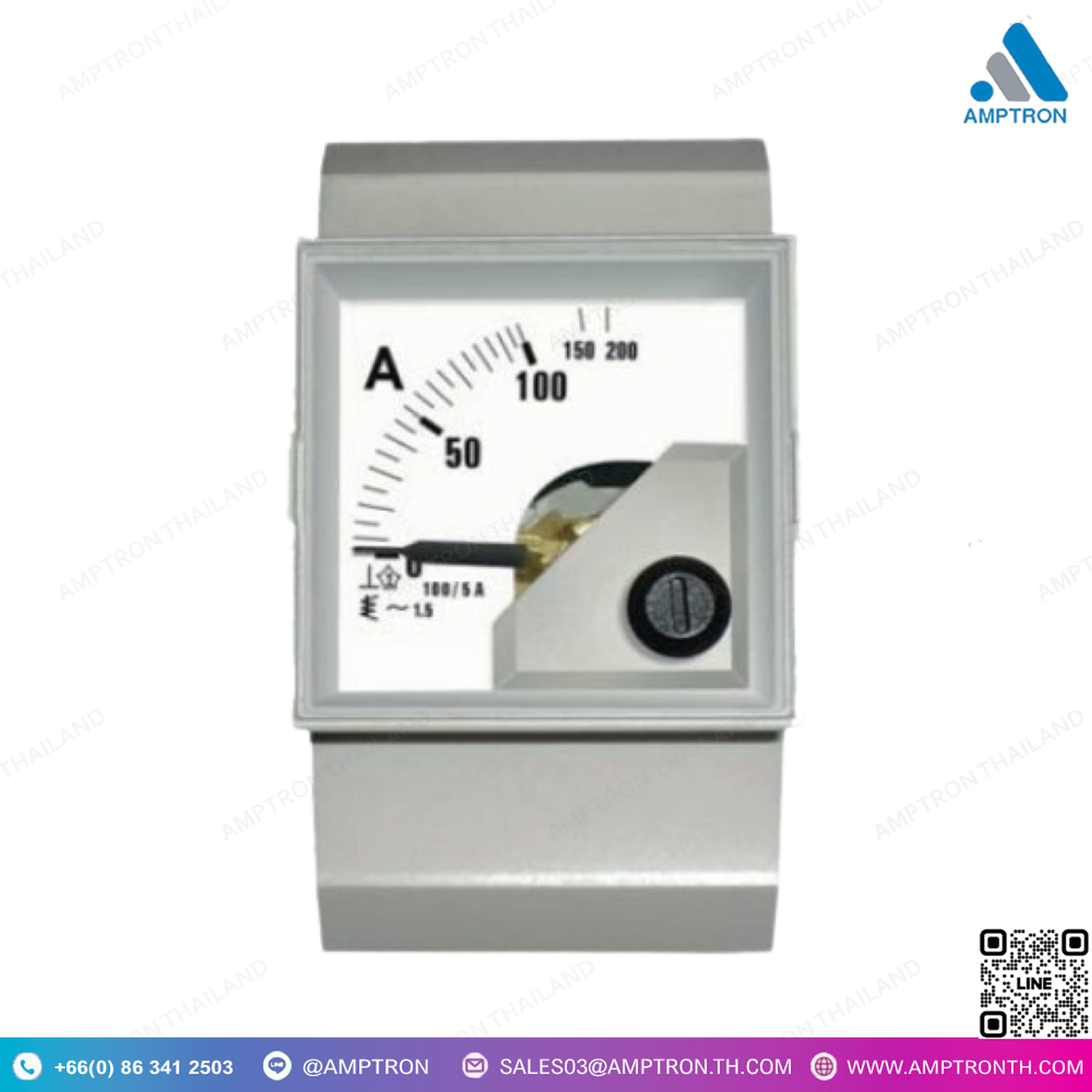

Analog Meters SIRAX BM400 อนาล็อกมิเตอร์
Brand : CAMILLE BAUER
Model : SIRAX BM400
Size : 85x 45×65 mm
• ยึดรางติดตั้งขนาด 35 มม. ตามมาตรฐาน DINEN 50022
• เทอร์โมพลาสติก / สีงาช้าง
• หมุดหกเหลี่ยมทองเหลือง สกรู M4 และแคลมป์ลวดแบบยกตัวเอง E3
• วัสดุโพลีคาร์บอเนต ทนทาน ไม่ลามไฟ ตามมาตรฐาน UL94V0
• การประกอบอย่างรวดเร็วไปยังราง 35 มม. DIN และการเชื่อมต่อง่ายโดยใช้ screws และ clamps
• สเกลเชิงเส้นใกล้เคียงสำหรับกระแส AC และแรงดันไฟฟ้า AC
• สเกลเชิงเส้นสำหรับกระแส DC และแรงดันไฟฟ้า DC
“• Overload scaling
แอมมิเตอร์ 2 เท่าของกระแสไฟที่ระบุ
โวลต์มิเตอร์ 1.2 เท่าของแรงดันไฟฟ้าที่ระบุ”
• ความแม่นยำ: คลาส 1.5 ตามมาตรฐาน DIN EN 60051
• IP52 Housing on the front
• อุณหภูมิในการทำงาน: -10°C … +55 °C
DESCRIPTION
• Projecting case clamping to 35mm mounting rail complying with DIN EN 50022
• Thermoplastic / Ivory
• Brass Hexagon studs, M4 screw and self lifting wire clamps E3
• Robust thermoplastic housing with high flammability class UL94-V0
• Quick assembly to 35 mm DIN rail and easy connection using screws and clamps
• Near linear scale for AC current and AC voltage
• Linear scale for DC current and DC voltage
“• Overload scaling
Ammeter 2 times the nominal current
Voltmeters 1.2 times the nominal voltage”
• Accuracy class 1.5% acc. to DIN EN 60051
• IP52 Housing on the front
• Operating temperature -10 … +55 °C
อนาล็อกมิเตอร์ คืออะไร มีกี่ประเภท
อนาล็อกมิเตอร์ (Analog Meter) คือ อุปกรณ์ที่ใช้สำหรับการวัดและแสดงผลค่าทางไฟฟ้าหรือค่าทางกายภาพต่าง ๆ ในรูปแบบที่เป็นแบบแอนะล็อก (Analog) ซึ่งจะแสดงผลเป็นการเคลื่อนที่ของเข็มหรือระดับของสเกลบนหน้าปัดตามค่าที่วัดได้ โดยที่ค่าตัวเลขไม่ได้แสดงเป็นแบบดิจิทัล
ประเภทของ Analog meter อนาล็อกมิเตอร์สามารถแบ่งออกได้หลายประเภทตามประเภทของค่าที่วัดหรือการใช้งาน ดังนี้:
- โวลต์มิเตอร์ (Voltmeter): ใช้สำหรับการวัดแรงดันไฟฟ้า (Voltage) โดยทั่วไปใช้วัดแรงดันไฟฟ้ากระแสตรง (DC) หรือกระแสสลับ (AC)
- แอมป์มิเตอร์ (Ammeter): ใช้สำหรับการวัดกระแสไฟฟ้า (Current) ในวงจร โดยแอมป์มิเตอร์มักจะต้องต่อเข้ากับวงจรแบบอนุกรมเพื่อให้กระแสไฟฟ้าไหลผ่าน
- โอห์มมิเตอร์ (Ohmmeter): ใช้สำหรับการวัดค่าความต้านทานไฟฟ้า (Resistance) ของตัวนำหรืออุปกรณ์ต่าง ๆ
- วัตต์มิเตอร์ (Wattmeter): ใช้สำหรับการวัดกำลังไฟฟ้า (Power) ซึ่งมักจะวัดเป็นวัตต์
- พาวเวอร์แฟคเตอร์มิเตอร์ (Power Factor Meter): ใช้สำหรับการวัดตัวประกอบกำลัง (Power Factor) ในระบบไฟฟ้า
- เครื่องวัดความถี่ (Frequency Meter): ใช้สำหรับการวัดความถี่ของสัญญาณไฟฟ้ากระแสสลับ
- เครื่องวัดอุณหภูมิแบบแอนะล็อก: ใช้สำหรับการวัดและแสดงผลอุณหภูมิในรูปแบบแอนะล็อก มักจะใช้กับเครื่องจักรหรือระบบที่ต้องการการติดตามอุณหภูมิ
- เครื่องวัดความดันแบบแอนะล็อก: ใช้สำหรับการวัดแรงดันในระบบก๊าซหรือของเหลว
Analog Voltmeter คืออะไร มีกี่ประเภท
Analog Voltmeter คือเครื่องมือวัดที่ใช้สำหรับตรวจสอบและวัดค่าแรงดันไฟฟ้า (Voltage) ในวงจรไฟฟ้า โดยการแสดงผลจะเป็นการใช้เข็มชี้บอกค่าบนหน้าปัดที่มีสเกลตัวเลขตามค่าแรงดันที่วัดได้ หลักการทำงานของ Analog Voltmeter: เมื่อเครื่องถูกเชื่อมต่อกับวงจรไฟฟ้า แรงดันไฟฟ้าที่ผ่านเข้ามาจะสร้างกระแสไฟฟ้าผ่านขดลวดหรือแผ่นโลหะภายในเครื่อง เครื่องจะแปลงแรงดันไฟฟ้านี้เป็นการเคลื่อนไหวทางกลไก โดยเข็มชี้จะเคลื่อนที่ตามค่าแรงดันที่วัดได้ ซึ่งจะแสดงบนสเกลตัวเลขที่อ่านง่าย ผู้ใช้สามารถดูค่าแรงดันไฟฟ้าในหน่วยโวลต์ (Volt, V) จากตำแหน่งของเข็มชี้
ประเภทของ Analog Voltmeter:
- Moving Coil Voltmeter (DC Voltmeter): ใช้หลักการของการเคลื่อนที่ของขดลวดในสนามแม่เหล็ก โดยเข็มจะเคลื่อนที่ตามความแรงของกระแสที่เกิดจากแรงดันไฟฟ้า เป็นชนิดที่ใช้สำหรับการวัดแรงดันไฟฟ้ากระแสตรง (DC)
- Moving Iron Voltmeter (AC Voltmeter): ใช้หลักการเคลื่อนที่ของเหล็กที่มีสนามแม่เหล็ก เมื่อมีแรงดันไฟฟ้าผ่านเข้าไปในเครื่อง จะทำให้เหล็กภายในเคลื่อนที่ เป็นชนิดที่ใช้สำหรับวัดแรงดันไฟฟ้ากระแสสลับ (AC)
- Electrostatic Voltmeter: ใช้หลักการไฟฟ้าสถิตในการวัดแรงดันไฟฟ้า ซึ่งจะเกิดแรงระหว่างแผ่นโลหะสองแผ่นตามแรงดันที่ใช้ โดยจะวัดได้ทั้งไฟฟ้ากระแสตรงและกระแสสลับ
- Rectifier Type Voltmeter: ใช้ในการวัดไฟฟ้ากระแสสลับที่มีค่าต่ำโดยใช้ไดโอดในการแปลงแรงดันกระแสสลับให้เป็นกระแสตรงก่อนที่จะวัด
