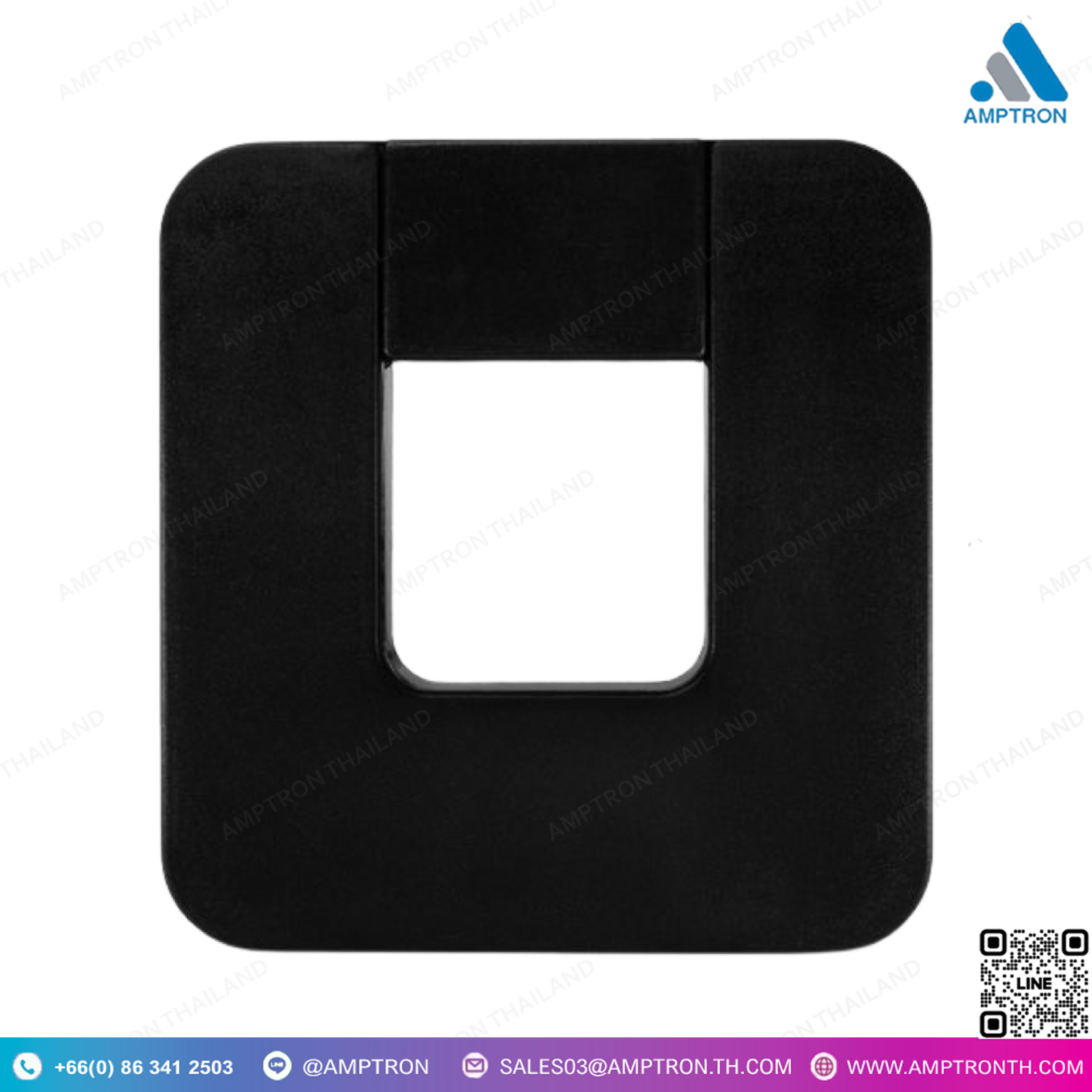

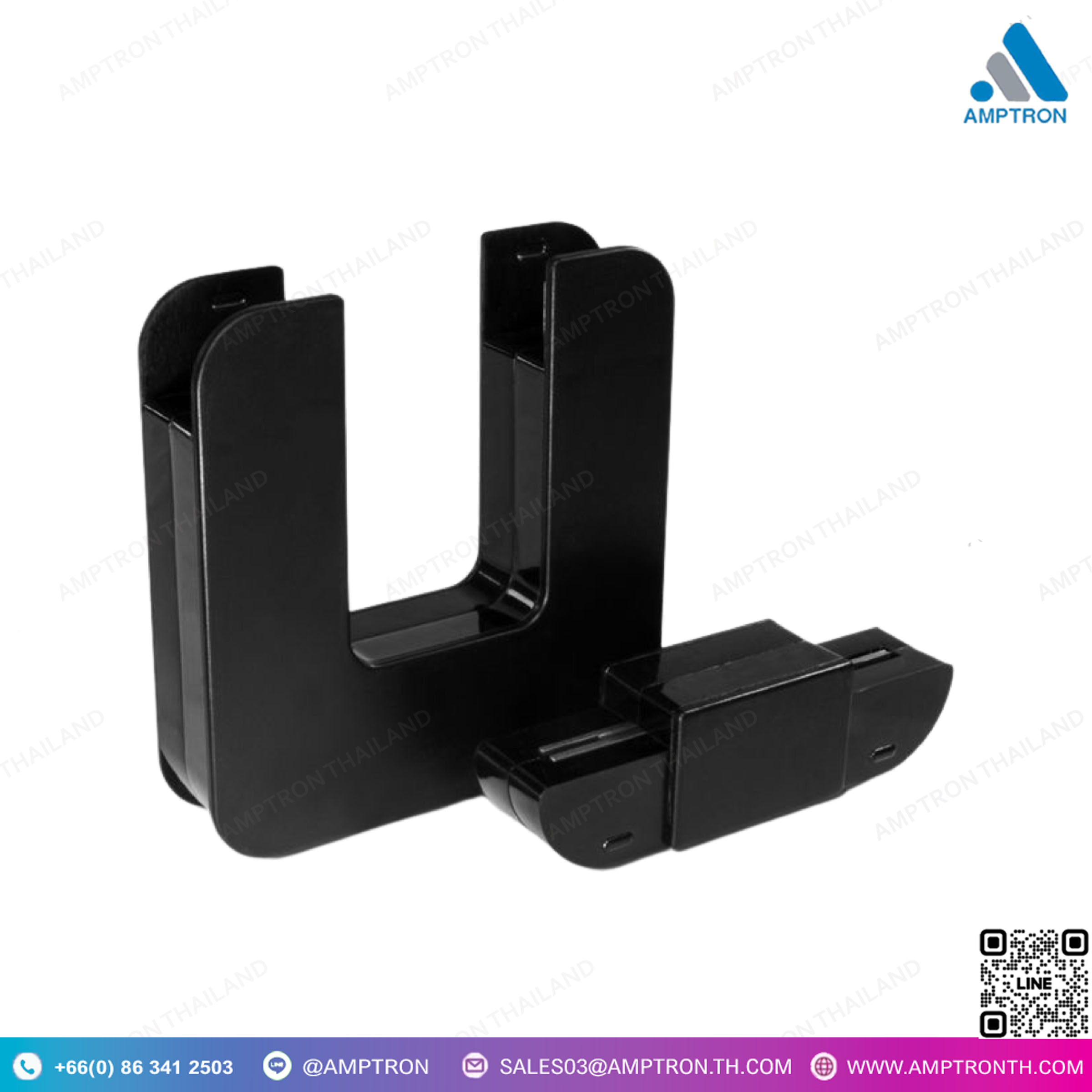

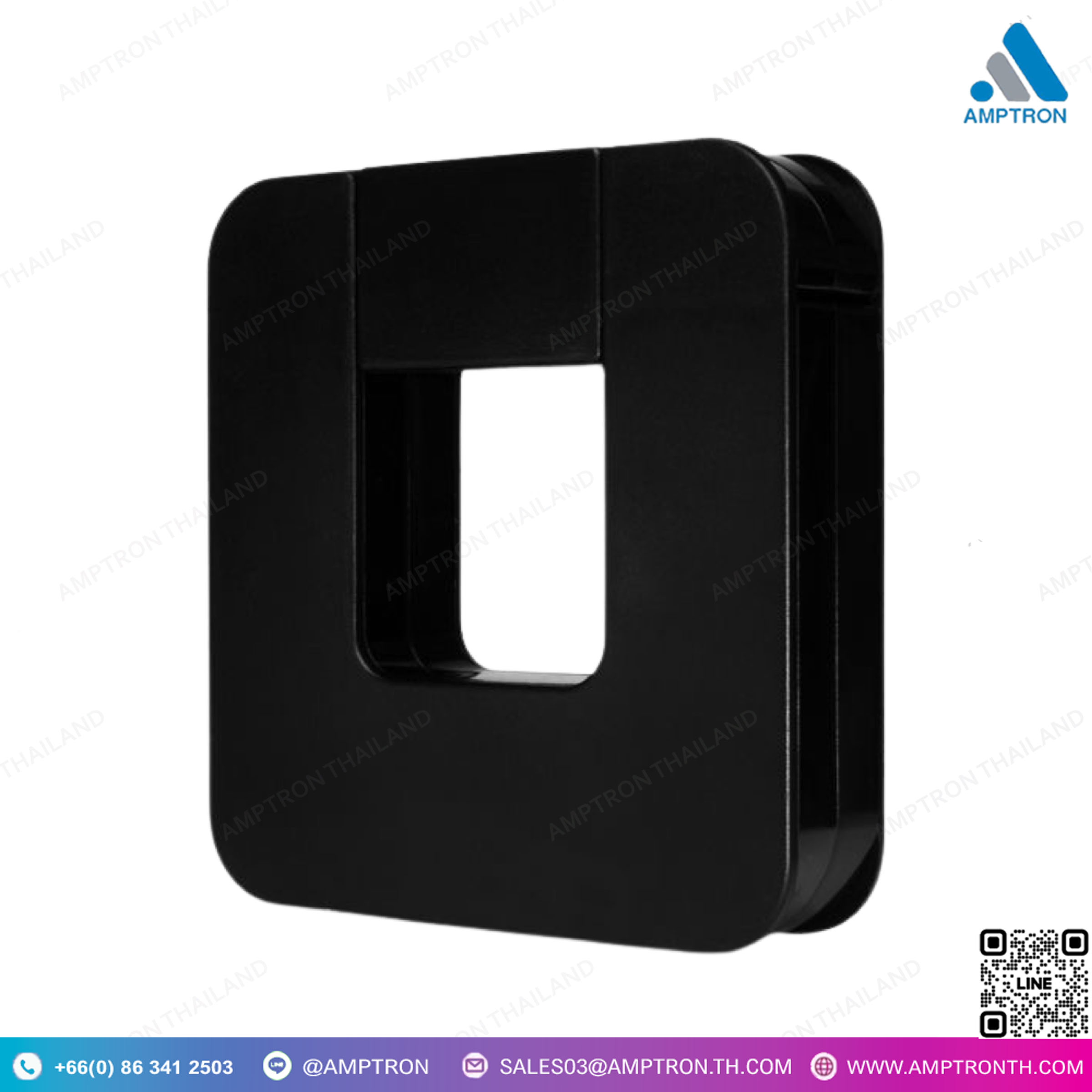

CT หม้อแปลงวัดกระแส Measuring Current Transformer S433

CT หม้อแปลงวัดกระแส Measuring Current Transformer S433
Brand : ACCUENERGY
Catalog : Google Drive
Model : AcuCT S433
Size : ID93 mm

• ระดับความแม่นยำ: 0.5, 0.5S, 0.2 ตามมาตรฐาน IEC 61869-2
• ตัวเลือกกระแสไฟฟ้า: 800A, 1000A, 1500A, 2000A, 2500A, 3000A, 3500A, 4000A
• เลือกจากตัวเลือกเอาต์พุตสามแบบ: 1A, 5A, หรือ 333mV
• อุณหภูมิในการทำงาน: -25°C ถึง 70°C / -13°F ถึง 158°F
• วัสดุของตัวเครื่อง: ตัวเรือนหุ้มด้วยอีพ็อกซี่
• ภาระ (Burden): 2.5-10VA
• รายงานการทดสอบเป็นทางเลือก

Facebook
Email
LinkedIn

CT หม้อแปลงวัดกระแส Measuring Current Transformer S433
Brand : ACCUENERGY
Catalog : Google Drive
Model : AcuCT S433
Size : ID93 mm

• ระดับความแม่นยำ: 0.5, 0.5S, 0.2 ตามมาตรฐาน IEC 61869-2
• ตัวเลือกกระแสไฟฟ้า: 800A, 1000A, 1500A, 2000A, 2500A, 3000A, 3500A, 4000A
• เลือกจากตัวเลือกเอาต์พุตสามแบบ: 1A, 5A, หรือ 333mV
• อุณหภูมิในการทำงาน: -25°C ถึง 70°C / -13°F ถึง 158°F
• วัสดุของตัวเครื่อง: ตัวเรือนหุ้มด้วยอีพ็อกซี่
• ภาระ (Burden): 2.5-10VA
• รายงานการทดสอบเป็นทางเลือก

DESCRIPTION

• Accuracy class: 0.5, 0.5S, 0.2 optional IEC 61869-2
• Current input options: 800A, 1000A, 1500, 2000A, 2500A, 3000A, 3500A, 4000A
• Choose from three output options: 1A, 5A, or 333mV
• Operating Temperature-25°C to 70°C / -13°F to 158°F
• Case Material Epoxy encapsulated housing
• Burden 2.5-10VA
• Optional test report

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
 หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

    1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
    2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
    3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

    • สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
    • ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
