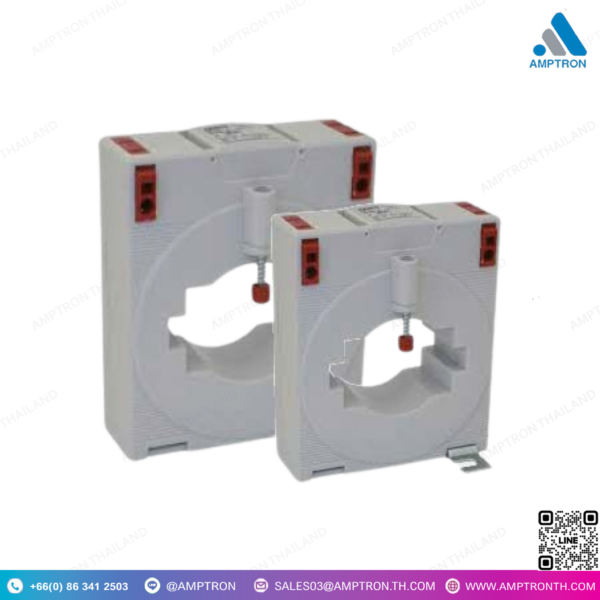

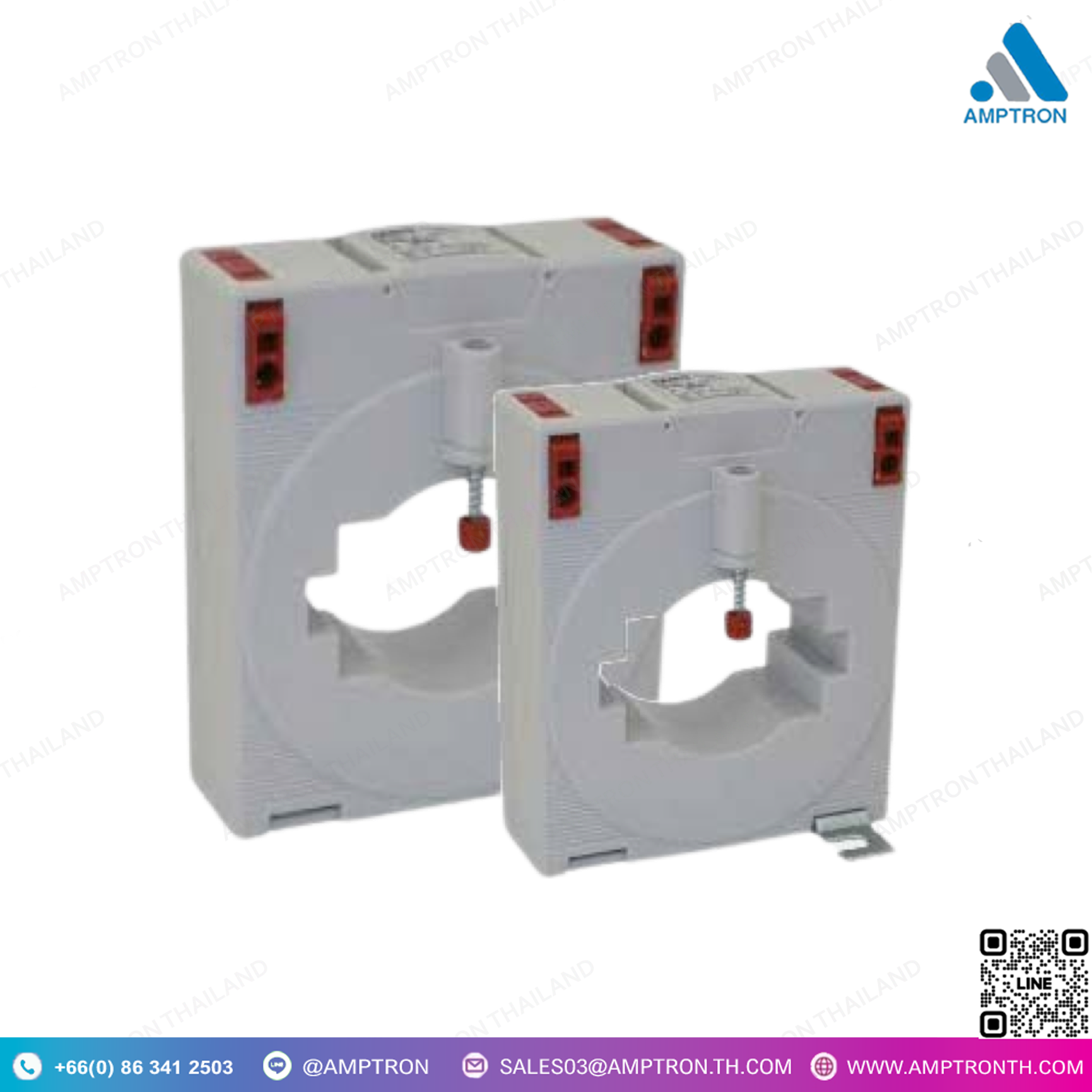

CT หม้อแปลงวัดกระแส Measuring Current Transformer XCTB
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : XCTB 31.35, XCTB 81.35
Size : N/A
• สำหรับแอปพลิเคชันคุณภาพพลังงานสูงสุด 20 kHz
• เหมาะสำหรับเครือข่ายที่โหลดแบบฮาร์มอนิกถึง 9 kHz ด้วยความถี่พื้นฐาน 50 Hz หรือ 60 Hz
• แรงดันการทดสอบฉนวนสูงถึง 6 กิโลโวลต์
• ทดสอบแรงดันฟ้าผ่าสำหรับระบบ 690 V ตาม IEC 61439-1/-2
• ความปลอดภัยพร้อมระบบป้องกันเปลวไฟสูง
• ป้องกันการปนเปื้อนเนื่องจากตัวเรือนที่ปรับให้เหมาะสม
• เทคโนโลยีการเชื่อมต่อที่ปลอดภัย ประหยัดเวลาและไร้สกรูสำหรับคอนดักเตอร์ขนาดใหญ่และยืดหยุ่น
• มีตัวเลือกการติดตั้งต่างๆ เช่น การติดตั้งผนัง การติดตั้งราง DIN หรือ Quick-Fix
DESCRIPTION
• For power quality applications up to 20 kHz
• Suitable for harmonic loaded networks up to 9 kHz with the basic frequencies of 50 Hz or 60 Hz
• High insulation test voltage up to 6 kV
• Tested lightning surge voltage for 690 V systems according to the IEC 61439-1 / -2
• Safe housing with high flame protection
• Protection against contamination due to optimized housing
• Easy and quick installation
• Safe, time-saving and screwless connection technology for massive and flexible conductors
• Various mounting options such as wall mounting, DIN rail mounting or Quick-Fix are available
• Shock and vibration resistant
• Maintenance-free
• Secondary current 5A
• High measuring accuracy up to class 0.2S
• Insulation class E (max. 120 °C)
• Housing material Polycarbonate UL94 V-0, self-extinguishing, non-dripping, halogen-free
• Ambient temperature -5 °C to 50 °C
• IEC 61869-1; IEC 61869-2; IEC 61439-1; IEC 61439-2
• Optional test report
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
