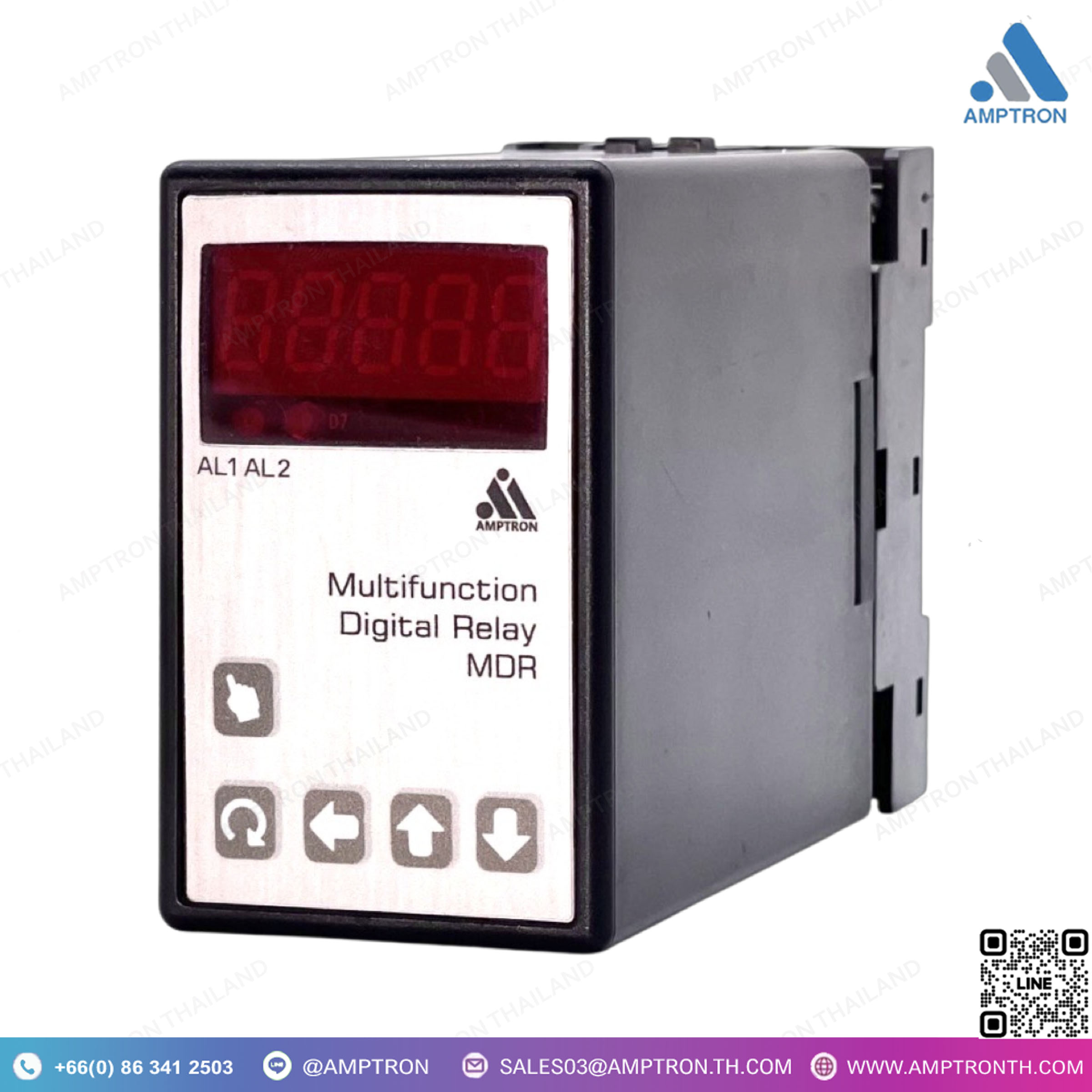

Multifunction Digital Relay มัลติฟังก์ชั่นรีเลย์ RS485

Multifunction Digital Relay มัลติฟังก์ชั่นรีเลย์ RS485
Brand : Ai
Model : MDR
Size : 50x84x135 mm

• AC หรือ DC: 0-60mV, 0-10V, 0-60V, 0-600V, 0-1000V
• AC หรือ DC: 0-200uA, 0-200mA, 4-20mA, 200mA 0-5A
• Potentiometer : 1k, 10k, 1M หรือตามคำขอ
• ความต้านทาน: 10Ω, 100Ω, 1000Ω, 100kΩ หรือตามคำขอ
• PT100 : 100⁰C, 200⁰C, 400⁰C หรือตามคำขอ
• แสดงผล: LED 5 หลัก, ความสูง 10.16 มม. / 0.4
“• แหล่งจ่ายไฟ : AC/DC 100-240V ±10% 5VA
: DC 24V ±10% 5VA”
• อุณหภูมิในการทำงาน: 0⁰C ถึง 55⁰C
• วัสดุทนทาน ไม่ลามไฟ ตามมาตรฐาน UL-94V0

Multifunction Digital Relay มัลติฟังก์ชั่นรีเลย์ RS485

Multifunction Digital Relay มัลติฟังก์ชั่นรีเลย์ RS485
Brand : Ai
Catalog : google drive
Model : MDR
Size : 50x84x135 mm

• AC หรือ DC: 0-60mV, 0-10V, 0-60V, 0-600V, 0-1000V
• AC หรือ DC: 0-200uA, 0-200mA, 4-20mA, 200mA 0-5A
• Potentiometer : 1k, 10k, 1M หรือตามคำขอ
• ความต้านทาน: 10Ω, 100Ω, 1000Ω, 100kΩ หรือตามคำขอ
• PT100 : 100⁰C, 200⁰C, 400⁰C หรือตามคำขอ
• แสดงผล: LED 5 หลัก, ความสูง 10.16 มม. / 0.4
“• แหล่งจ่ายไฟ : AC/DC 100-240V ±10% 5VA
: DC 24V ±10% 5VA”
• อุณหภูมิในการทำงาน: 0⁰C ถึง 55⁰C
• วัสดุทนทาน ไม่ลามไฟ ตามมาตรฐาน UL-94V0

DESCRIPTION

• AC or DC : 0-60mV, 0-10V, 0-60V, 0-600V, 0-1000V
• AC or DC : 0-200uA, 0-200mA, 4-20mA, 200mA 0-5A
• Potentiometer : 1k, 10k, 1M or request
• Resistance : 10Ω, 100Ω, 1000Ω, 100kΩ or refquest
• PT100 : 100⁰C, 200⁰C, 400⁰C or refquest
• Display : LED 5digits, Height 10.16mm. / 0.4
“• Power supply : AC/DC 100-240V ±10% 5VA
: DC 24V ±10% 5VA”
• Operating temperature : 0⁰C to +55 ⁰C
• Material : PC no flammable UL94 V-0
• Accuracy : ±0.2%FS ±1Digits
• Protection IP62 front panel; IP20 terminals
• Optional test report
• More detail see ordering information. Tel : 0863412503



Multifunction Digital Relay คืออะไร

Multifunction Digital Relay หรือ รีเลย์ดิจิตอลมัลติฟังก์ชั่น เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการป้องกันและควบคุมระบบไฟฟ้า โดยรวมฟังก์ชันการทำงานหลายอย่างในรีเลย์ตัวเดียว ต่างจากรีเลย์แบบดั้งเดิมที่อาจทำงานได้เพียงฟังก์ชันเดียว Multifunction Digital Relay มีความสามารถในการตรวจสอบและป้องกันหลายพารามิเตอร์ในระบบไฟฟ้า เช่น แรงดัน กระแส ความถี่ และลำดับเฟส ซึ่งทั้งหมดนี้สามารถตั้งค่าและควบคุมได้ผ่านระบบดิจิตอล

ฟังก์ชันที่มักพบใน Multifunction Digital Relay

  1. การป้องกันแรงดัน (Voltage Protection): ป้องกันระบบไฟฟ้าจากแรงดันเกิน (Overvoltage) และแรงดันตก (Undervoltage) เพื่อป้องกันอุปกรณ์ไฟฟ้า
  2. การป้องกันกระแสเกิน (Overcurrent Protection): ตรวจสอบกระแสไฟฟ้าในระบบและป้องกันกระแสเกิน ซึ่งอาจเกิดจากการลัดวงจรหรือลากโหลด (Overload)
  3. การป้องกันการลัดวงจร (Short Circuit Protection): ตรวจสอบการเกิดการลัดวงจรและตัดการทำงานของระบบไฟฟ้าทันทีเพื่อป้องกันความเสียหาย
  4. การป้องกันเฟส (Phase Protection): ตรวจสอบความสมดุลของเฟสในระบบไฟฟ้า 3 เฟส หากเฟสหาย (Phase Loss) หรือเฟสไม่สมดุล รีเลย์จะสั่งตัดระบบ
  5. การป้องกันความถี่ (Frequency Protection): ตรวจสอบความถี่ไฟฟ้าในระบบ หากความถี่สูงหรือต่ำเกินขอบเขต รีเลย์จะทำการป้องกัน
  6. ฟังก์ชันการจับเวลา (Timing Functions): สามารถตั้งเวลาการทำงานหรือตั้งค่าความล่าช้าในการตัดวงจร เช่น ตั้งเวลาให้ระบบทำงานตามเวลาที่กำหนดก่อนทำการป้องกันหรือการรีเซ็ต

ข้อดีของ Multifunction Digital Relay

  1. ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การตรวจวัดและประมวลผลมีความแม่นยำและรวดเร็ว
  2. การตรวจสอบพารามิเตอร์หลายค่า: หนึ่งในข้อได้เปรียบหลักของ Multifunction Digital Relay คือสามารถตรวจสอบและป้องกันพารามิเตอร์หลายตัวได้ในอุปกรณ์เดียว เช่น แรงดัน กระแส ความถี่ และลำดับเฟส
  3. การตั้งค่าและปรับแต่งง่าย: สามารถปรับแต่งค่าการทำงานผ่านอินเตอร์เฟซดิจิตอล ทำให้การตั้งค่าค่าการทำงาน เช่น ค่าแรงดันและกระแสที่ต้องการตัด ง่ายและสะดวก
  4. การเชื่อมต่อกับระบบควบคุมกลาง: Multifunction Digital Relay สามารถเชื่อมต่อกับระบบควบคุมอัตโนมัติ (SCADA) หรือระบบตรวจสอบแบบรีโมทได้ ทำให้สามารถควบคุมและตรวจสอบการทำงานจากระยะไกลได้
  5. การลดต้นทุน: แทนที่จะใช้รีเลย์หลายตัวในการป้องกันหลายพารามิเตอร์ Multifunction Digital Relay สามารถรวมฟังก์ชันเหล่านี้เข้าด้วยกันในอุปกรณ์เดียว ช่วยลดจำนวนอุปกรณ์ที่ต้องติดตั้งและบำรุงรักษา
