หม้อแปลงกระแสไฟฟ้า (Current Transformers) รุ่น EASK

หม้อแปลงกระแสไฟฟ้า (Current Transformers) รุ่น EASK
Brand : MBS

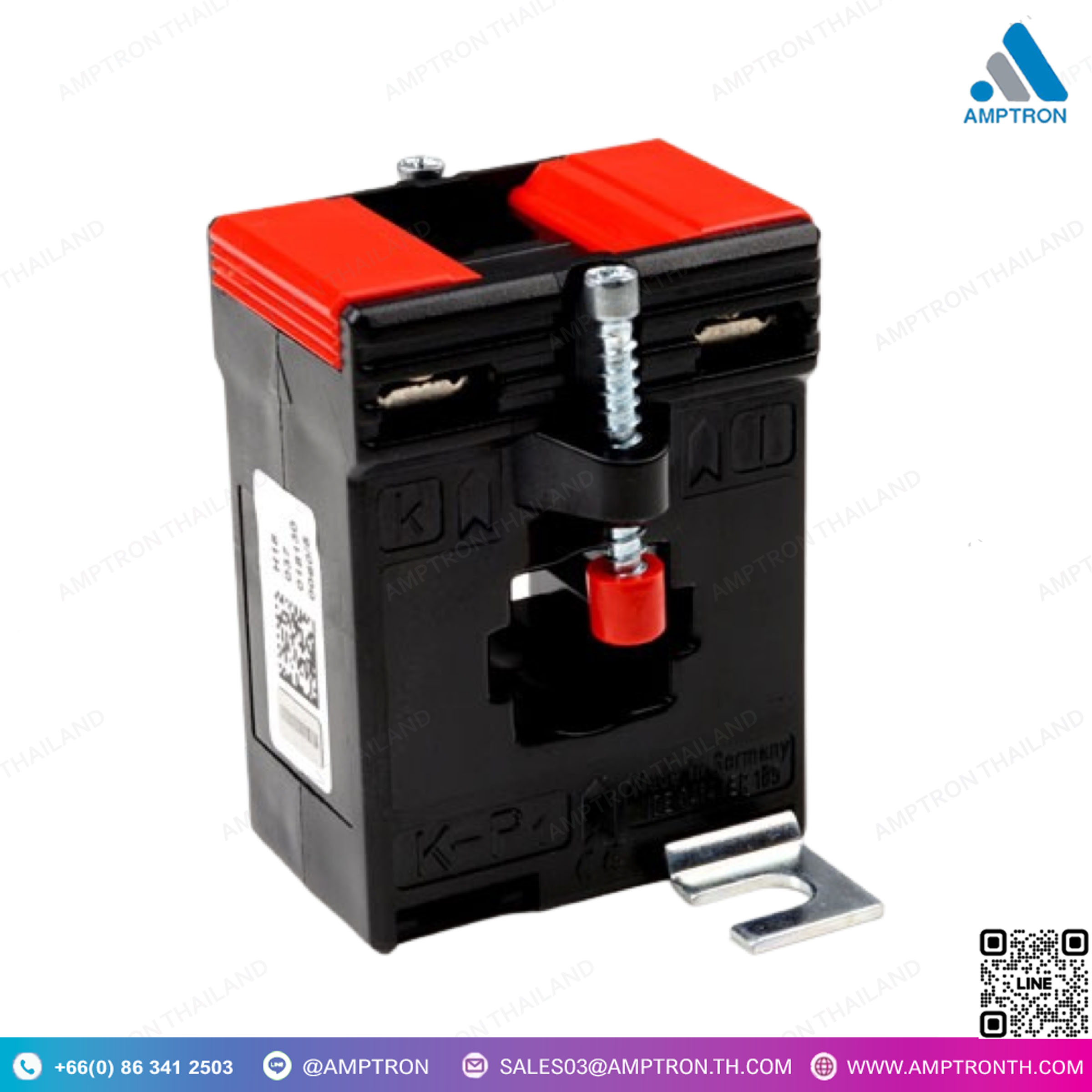

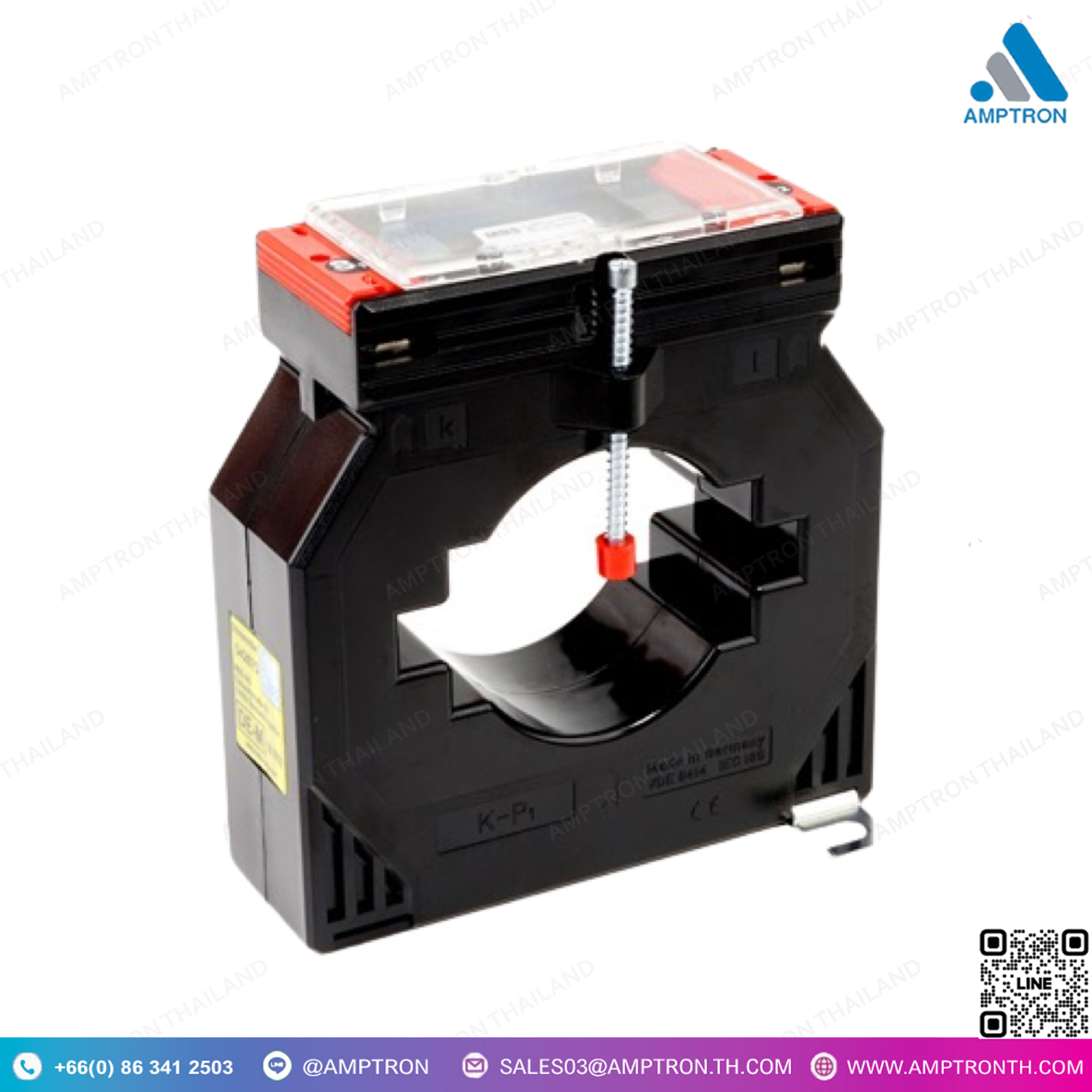

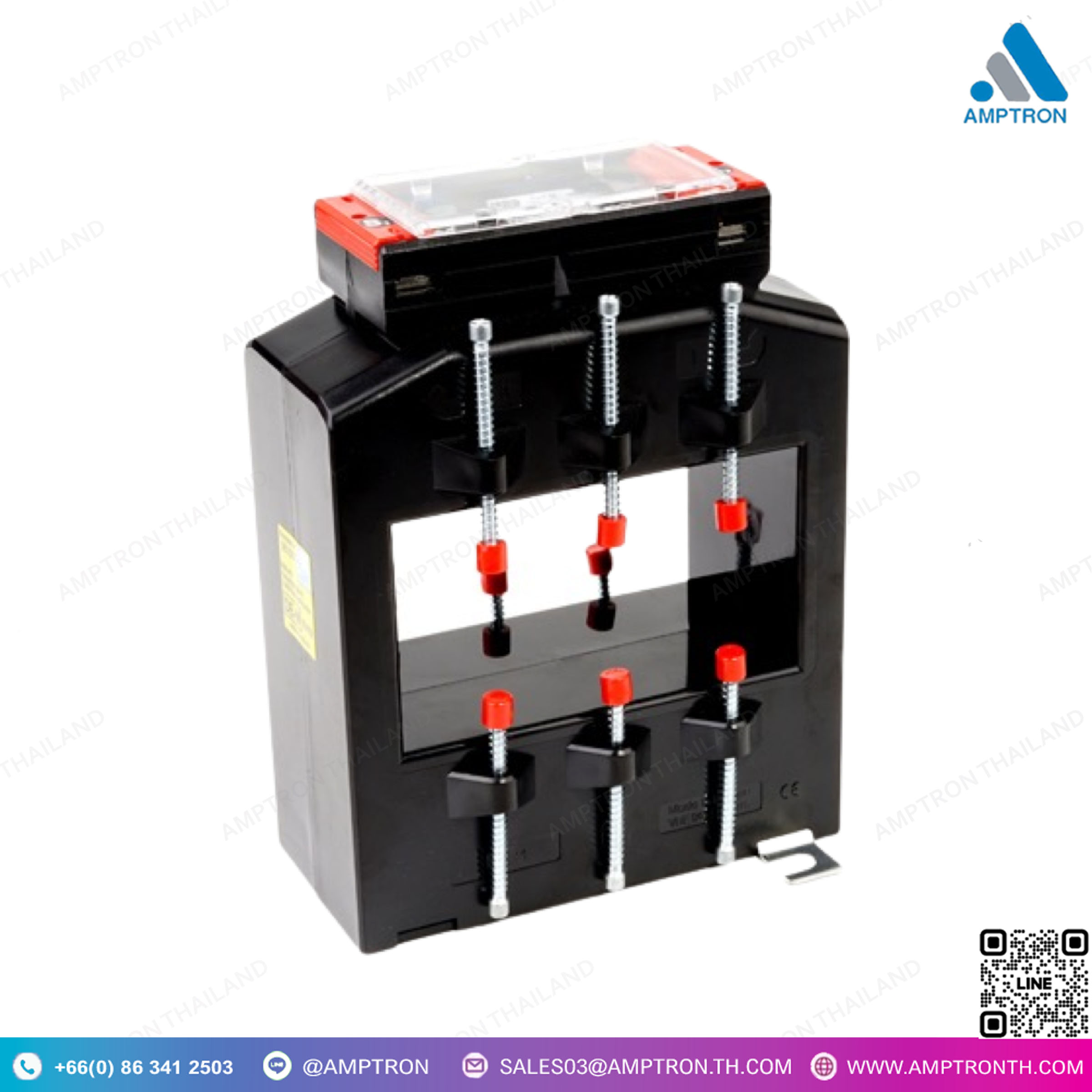

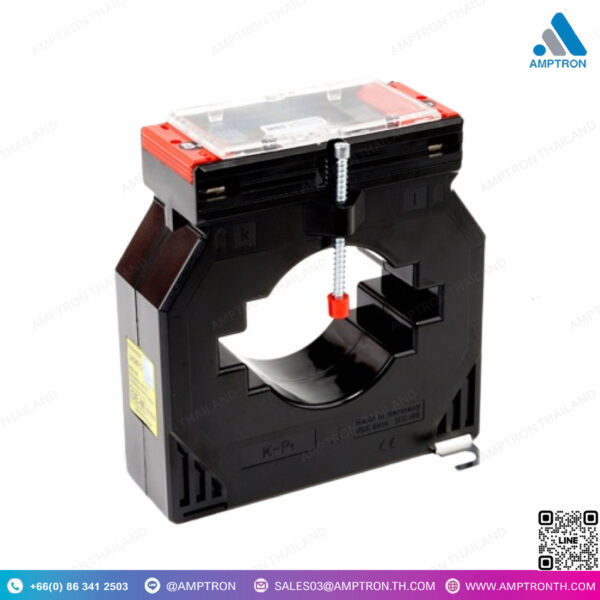

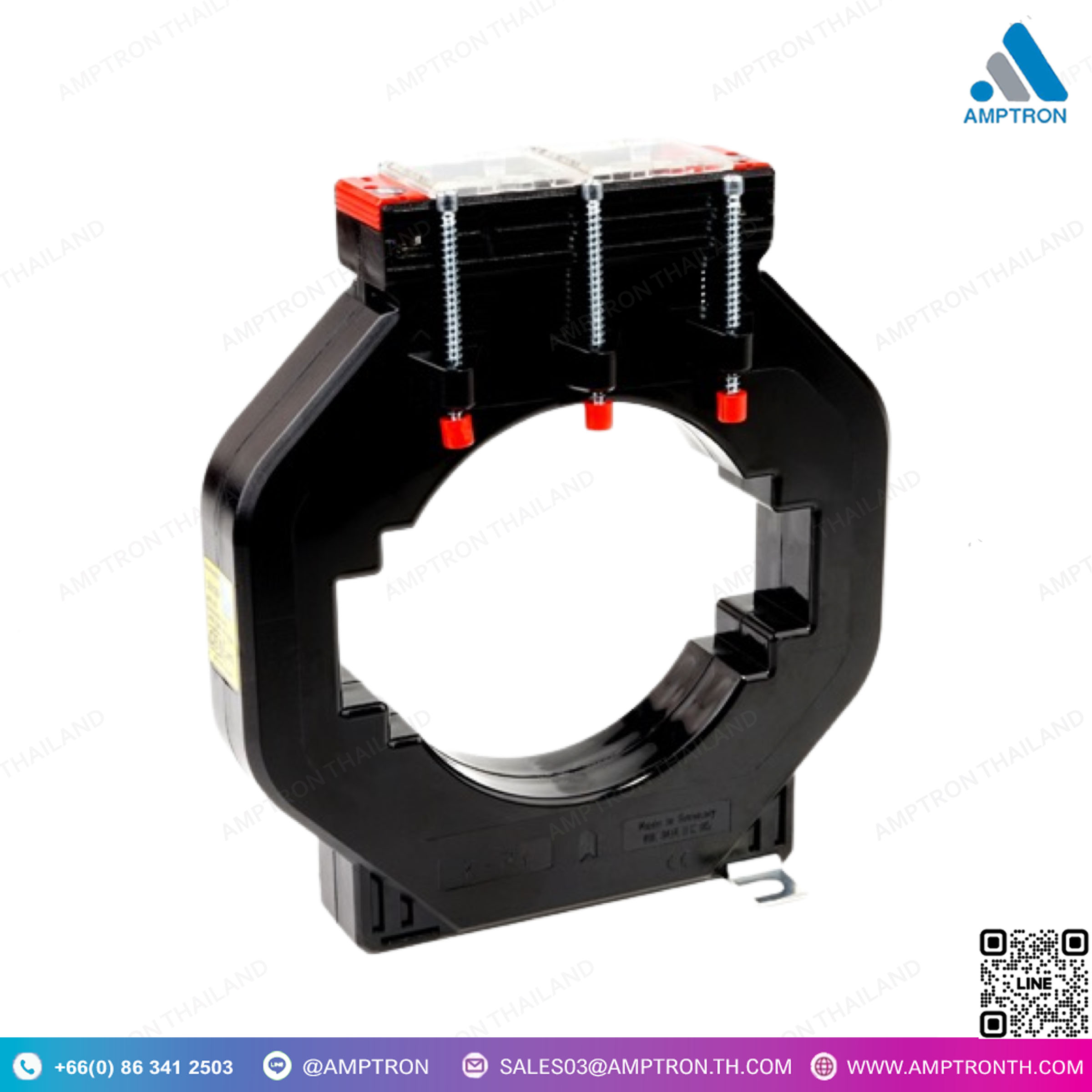

Model : EASK 176.3, EASK 21.3, EASK 31.3, EASK 31.4, EASK 31.5, EASK 31.6, EASK 41.4, EASK 541.4, EASK 41.5, EASK 41.6, EASK 51.4, EASK 51.6
EASK 61.4, EASK 61.6, EASK 63.6, EASK 81.4, EASK 105.6, EASK 123.3, EASK 130.3, EASK 130.5, EASK 31.5 2U, EASK 41.4 2U, EASK 51.4 2U
Catalog : Google Drive
Size : N/A

• หม้อแปลงกระแสแบบเสียบสำหรับการวัดเพื่อเรียกเก็บค่าใช้จ่าย
• กระแสหลักมาตรฐานตั้งแต่ 50 A ถึง 3,000 A
• กระแสรองมาตรฐาน 5A หรือ 1A
• ระดับความแม่นยำ: 0.2s, 0.2, 0.5s และ 0.5
• ความถี่ที่กำหนด: 50 Hz
• ฉนวนคลาส: อี
• ตามมาตรฐาน DIN EN 61869-1/2, VDE 0414-9-1/2 และ DIN 42600
• มีรายงานการทดสอบให้เลือกเพิ่มเติม

DESCRIPTION

• Plug-in current transformer for billing measurement
• Primary nominal currents from 50 A up to 3000 A
• Secondary nominal currents 5A or 1A
• Accuracy classes 0.2s, 0.2, 0.5s and 0.5
• Nominal rated frequency 50 Hz
• Insulation class E
• According to DIN EN 61869-1/2, VDE 0414-9-1/2 and DIN 42600
• Optional test report

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
