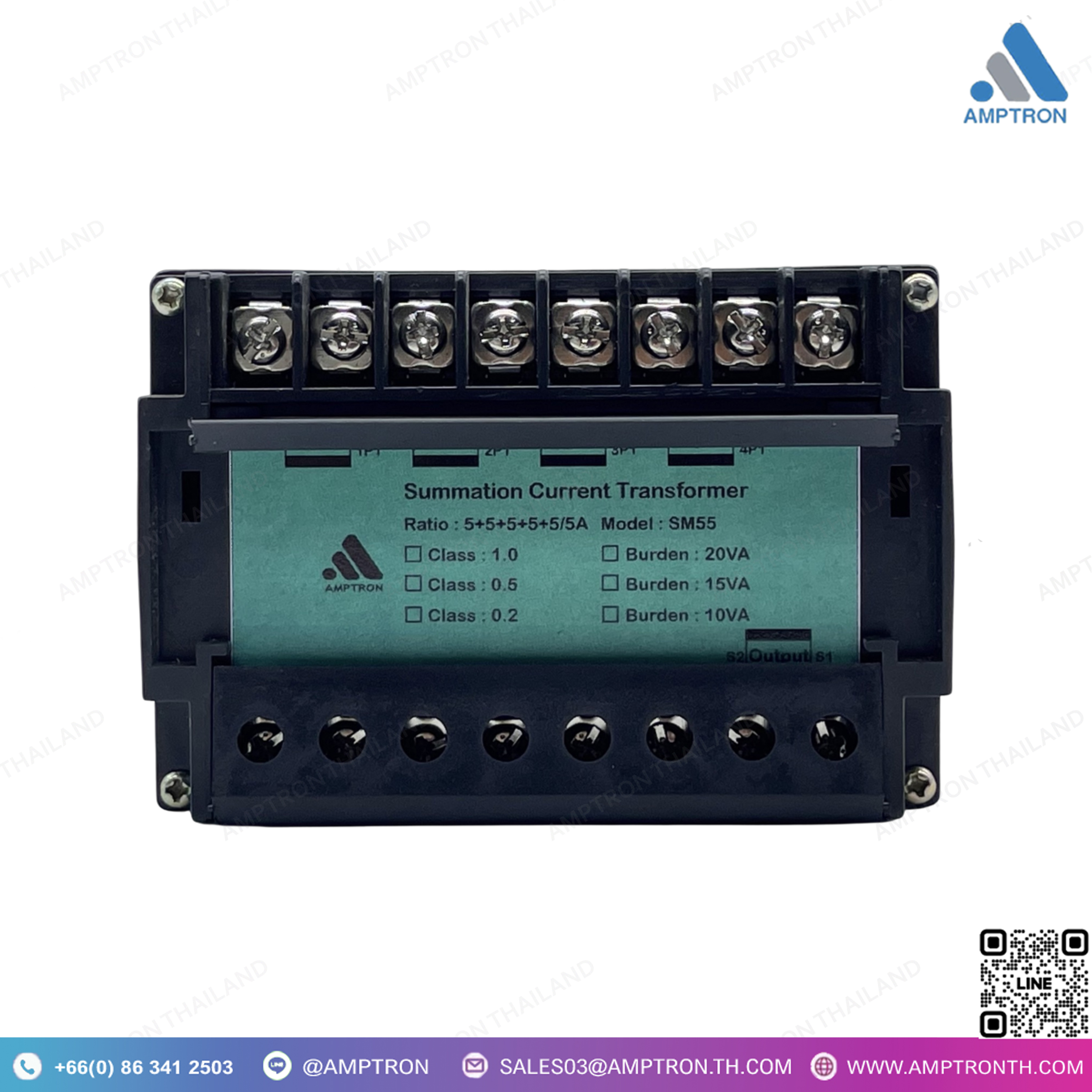

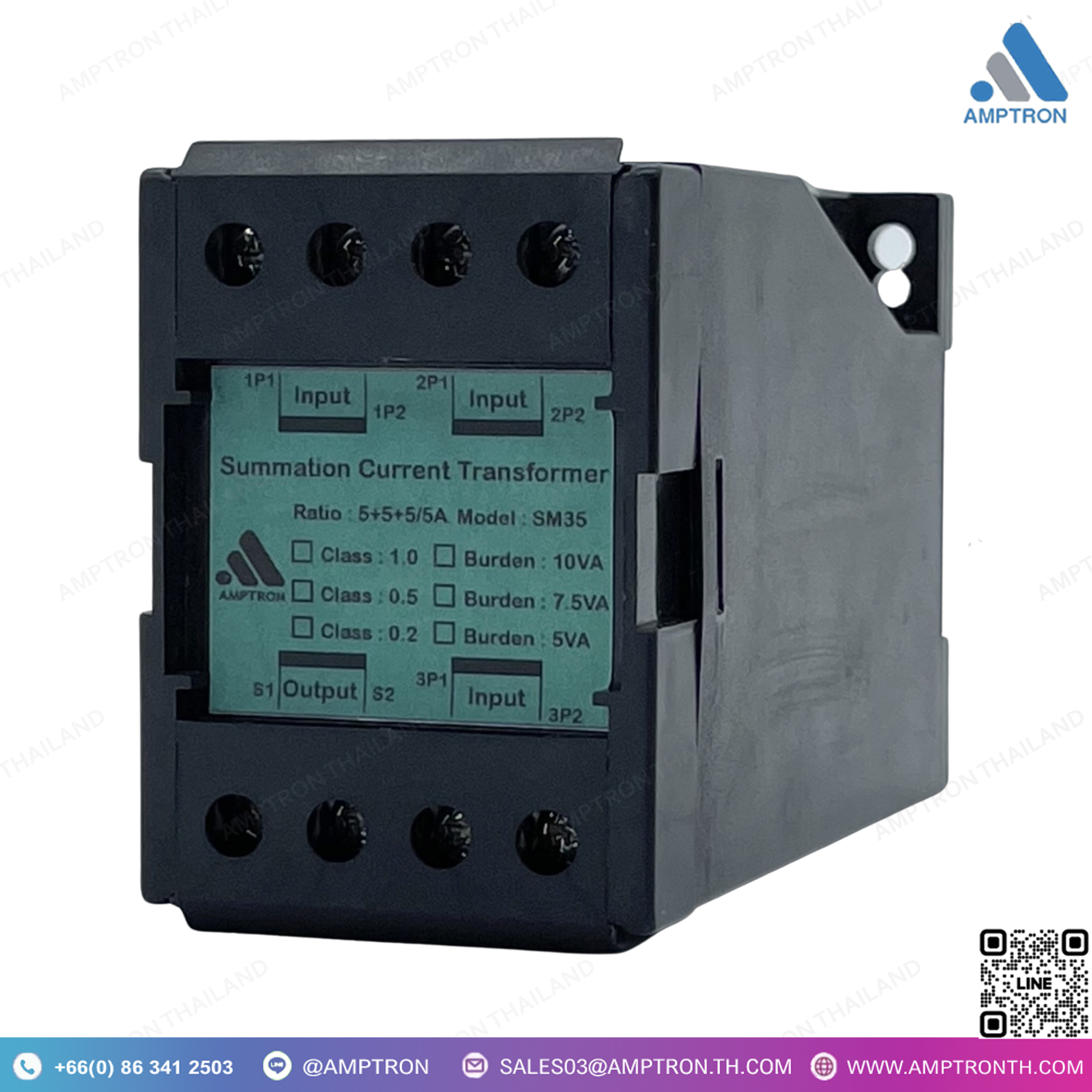

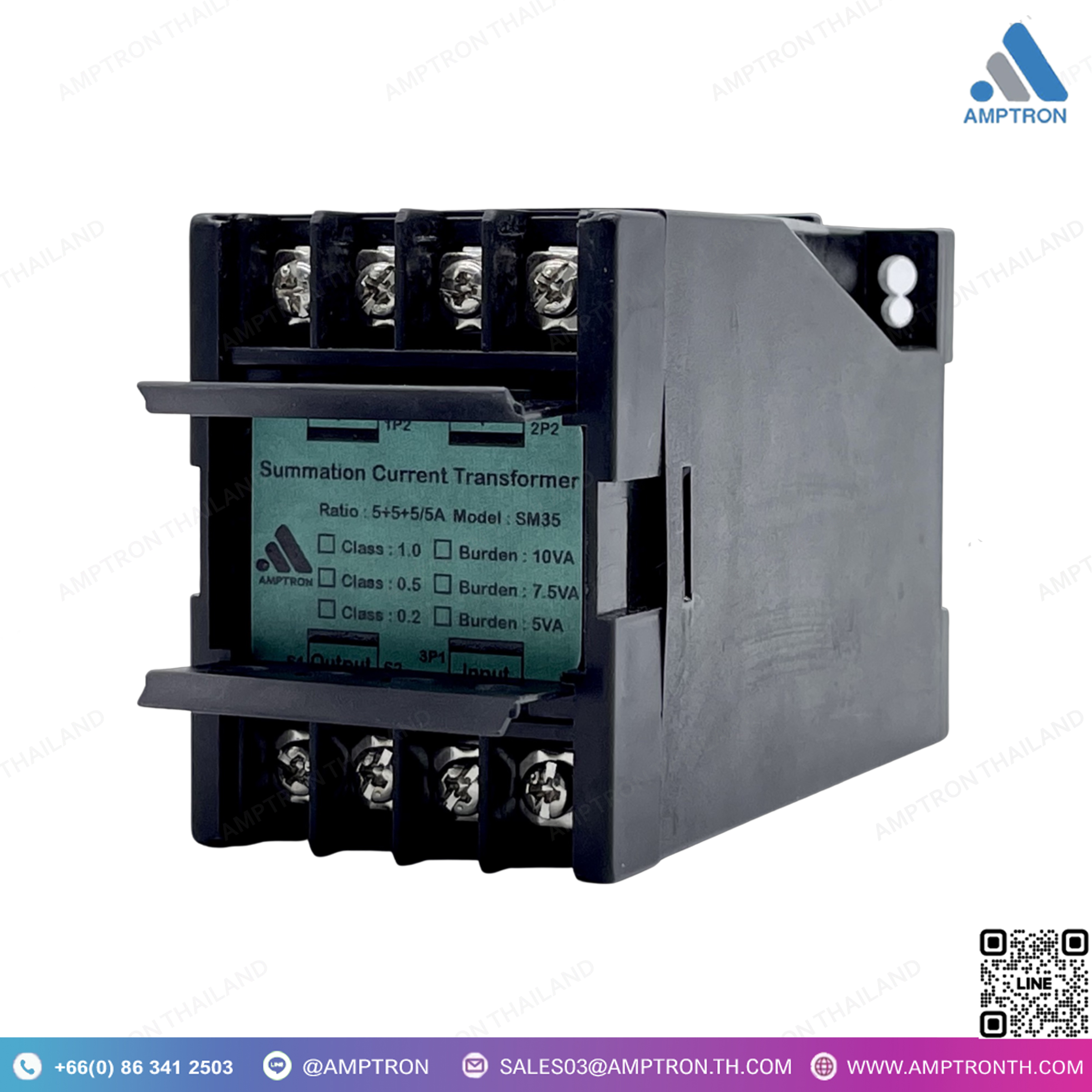

หม้อแปลงรวมกระแส ชนิดเรซิ่น กล่องDIN-Rail รุ่น SM

หม้อแปลงรวมกระแส ชนิดเรซิ่น กล่องDIN-Rail รุ่น SM
Brand :Ai
Model : SM25, SM35, SM45, SM55, SM65, SM21, SM31, SM41, SM51, SM61
Size : N/A

• ตัวซีทีหล่อขึ้นรูปห่อหุ้มสนิทภายในเสริมด้วยอีพรอกซี่เรซิ่น แบบติดตั้งบนราง CT/5A หรือ CT/1A
• คลาส0.5 และคลาส 1.0
• มาตรฐาน IEC60044-1, IEC61869-2 IEC185, IEEE/ANSI C57.13, BS3938, DIN42600
• ทำงานที่แรงดัน 0.72kV หรือ1.4kV ช่วงอุณหภูมิทำงาน -10…70°C
• แรงดันทดสอบที่ 3kV 50Hz 1นาที
• เป็นฉนวน class E ประเภทโพลีเอสเตอร์ ยูริเทน อีพอคซี่ เมราไมน์ และพินอลเรซิน ซึ่งสามารถทนอุณหภูมิได้สูงสุดถึง 120 °C
• ผนึกซีลปิดล้อมอย่างแน่นหนาด้วยวัสดุทนทาน ไม่ลามไฟ มอดดับเอง ตามมาตรฐาน UL-94V0
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม

หม้อแปลงรวมกระแส ชนิดเรซิ่น กล่องDIN-Rail รุ่น SM
Brand :Ai
Model : SM25, SM35, SM45, SM55, SM65, SM21, SM31, SM41, SM51, SM61
Size : N/A

• ตัวซีทีหล่อขึ้นรูปห่อหุ้มสนิทภายในเสริมด้วยอีพรอกซี่เรซิ่น แบบติดตั้งบนราง CT/5A หรือ CT/1A
• คลาส0.5 และคลาส 1.0
• มาตรฐาน IEC60044-1, IEC61869-2 IEC185, IEEE/ANSI C57.13, BS3938, DIN42600
• ทำงานที่แรงดัน 0.72kV หรือ1.4kV ช่วงอุณหภูมิทำงาน -10…70°C
• แรงดันทดสอบที่ 3kV 50Hz 1นาที
• เป็นฉนวน class E ประเภทโพลีเอสเตอร์ ยูริเทน อีพอคซี่ เมราไมน์ และพินอลเรซิน ซึ่งสามารถทนอุณหภูมิได้สูงสุดถึง 120 °C
• ผนึกซีลปิดล้อมอย่างแน่นหนาด้วยวัสดุทนทาน ไม่ลามไฟ มอดดับเอง ตามมาตรฐาน UL-94V0
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม

DESCRIPTION

• Resin moulded case, din rail type summation current transformer.
• Metering class 1.0, 0.5
• IEC60044-1, IEC61869-2, IEC185, BS3938, DIN42600
• Temperature range –10°C to 70°C
• Test voltage 3kV 50Hz. 1min
• Insulation Class E , Max 120°C
• Operating voltage 0.72KV or 1.4kV
• Secondary winding 1A or 5A or request
• Totally enclosed in tough, self extinguishing mouldings.
• Tough resilient flame retardant UL-94V0.
• Optional test report
• CUSTOM MADE available ,more detail see ordering information. Tel : 0863412503

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
 หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

    1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
    2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
    3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

    • สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
    • ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
