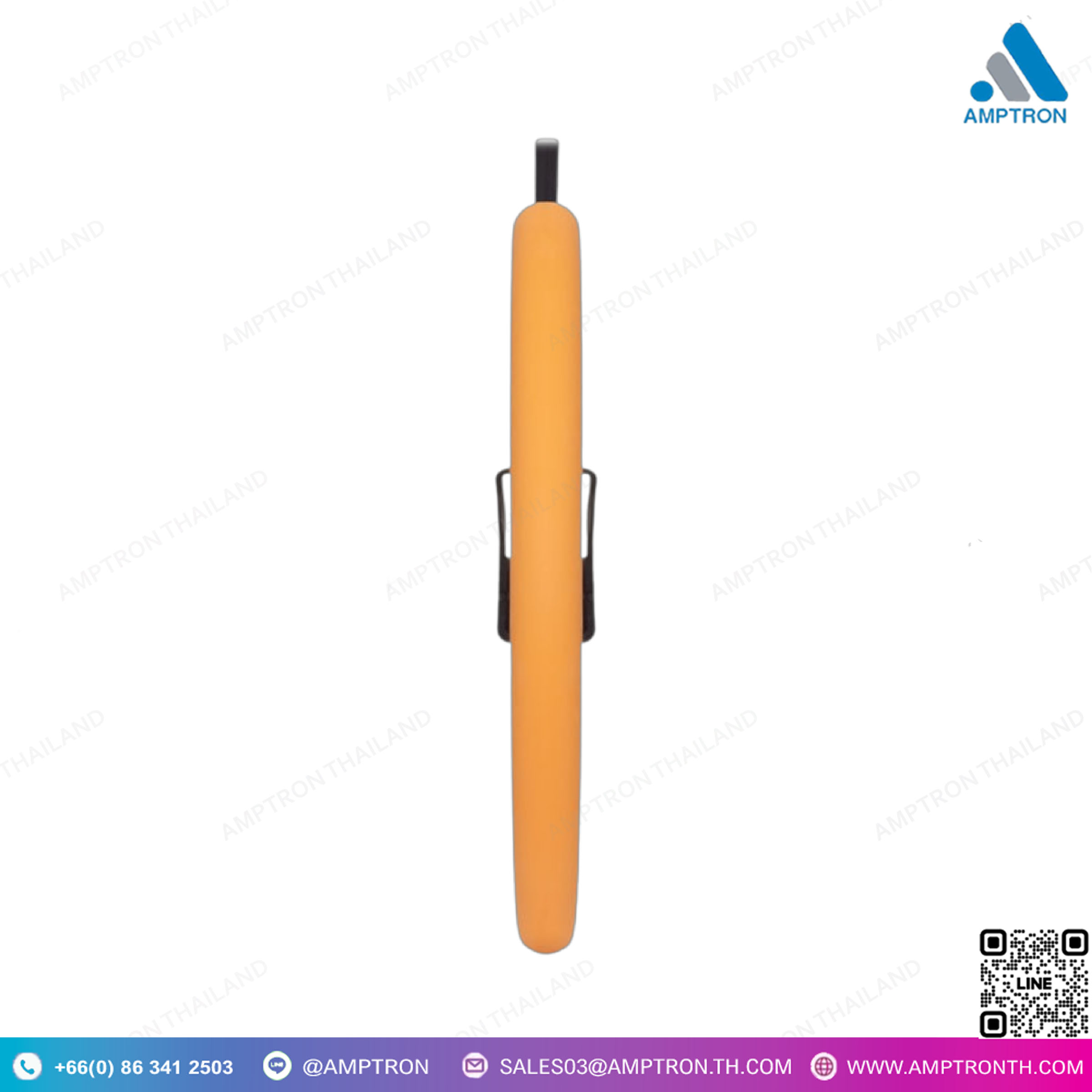

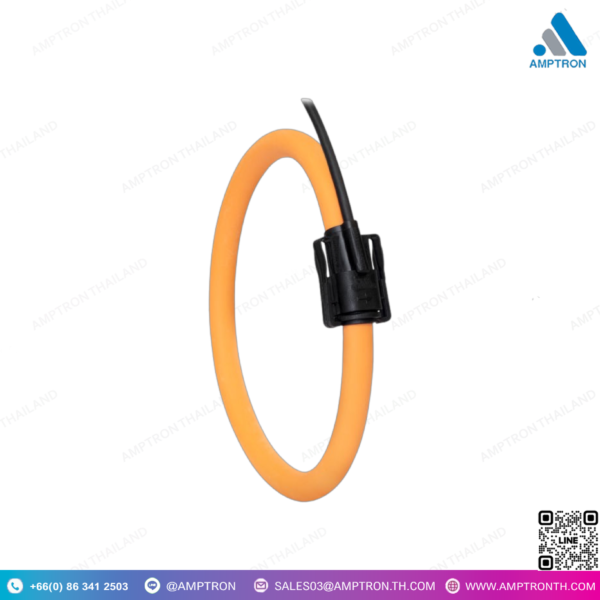

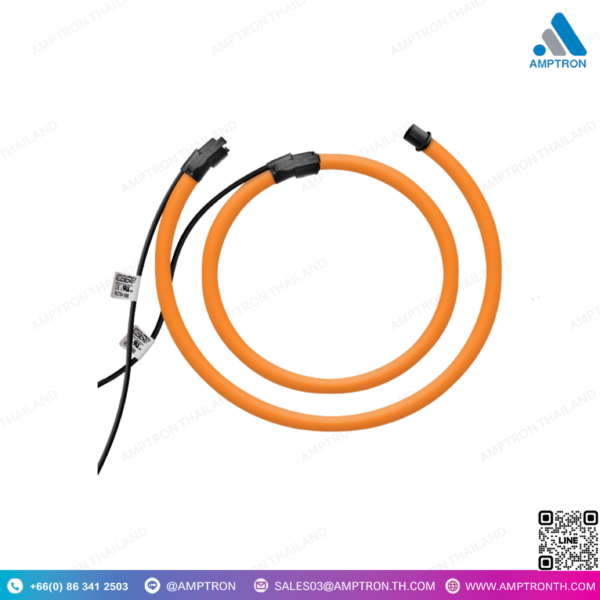

หม้อแปลงกระแส Current Transformer AcuCT Flex Series

หม้อแปลงกระแส Current Transformer AcuCT Flex Series
Brand : ACCENERGY
Catalog : Google Drive
Model : RCT16 RCT24 RCT36 RCT47

หม้อแปลงกระแสไฟฟ้ายืดหยุ่นที่มีสเปคสูง ใช้สำหรับวัดกระแส AC สำหรับการวัดพลังงาน การวิเคราะห์คุณภาพพลังงาน และการใช้งานทั่วไป
การใช้คอยล์โรโกวสกี้ (Rogowski Coil) เป็นทางเลือกที่หลากหลายเมื่อพื้นที่จำกัดและต้องการหม้อแปลงกระแสแบบเชือกที่สามารถพันรอบตัวนำหรือสายไฟที่มีรูปร่างไม่ปกติได้

• ความแม่นยำสูงสำหรับการใช้งานที่ต้องการ
• ช่วงความถี่กว้างทำให้เหมาะสำหรับการวัดฮาร์มอนิกส์และคุณภาพพลังงาน
• ช่วงกระแสที่รับได้กว้างจาก 5A – 50,000A AC
• สามารถเลือกความยาวได้ 16″, 24″, 36″ หรือ 47″
• ไม่ต้องใช้แหล่งจ่ายไฟเพิ่มเติมเมื่อใช้ร่วมกับมิเตอร์ซีรีส์ Acuvim II
• สามารถปรับแต่งหม้อแปลงกระแสแบบยืดหยุ่นได้ตามต้องการ

DESCRIPTION

High specification line of flexible current transformers that measures AC current for power metering, power quality analysis and general use.
The Rogowski coil provides a versatile solution when space is limited and requires a rope-style CT to physically wrap around a irregular shaped conductor or wire.

• High accuracy for demanding applications
• Wide frequency range means excellent choice for harmonics and power quality
• Wide current input range from 5A – 50,000A AC
• Choice of 16″, 24″, 36″ or 47″ length
• No additional power supply needed when used with Acuvim II Series meters
• Fully customizable selection of flexible CT

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
