Current Transformer-หม้อแปลงกระแสไฟฟ้าแบบขดลวด รุ่น RIK mA

Current Transformer-หม้อแปลงกระแสไฟฟ้าแบบขดลวด รุ่น RIK mA
Brand : ACCUENERGY
Catalog : Google Drive
Model : RIK-mA
Size : N/A

• เลือกได้ในสนาม ออกซิกัล 4-20mA หรือ 0-20mA ใช้งานร่วมกับมิเตอร์พลังงานหรืออุปกรณ์ที่มีอินพุตกระแส mA ตามมาตรฐาน
• เซ็นเซอร์กระแสยืดหยุ่นแบบเชือก ออกแบบมาให้ติดตั้งได้ง่ายในแผงไฟฟ้าที่แออัด หรือรอบบัสบาร์
• ช่วงการตรวจจับกระแส ตั้งแต่ 2.5A ถึง 50,000A รองรับการใช้งานในระบบทุกประเภท
• อัตราส่วน CT ที่ตั้งค่าได้ในสนาม: 500A, 1kA, 2.5kA, 5kA, 10kA, 25kA, 50kA
• อัตราส่วน CT ของแต่ละช่องสามารถตั้งค่าแยกต่างหากได้ ใช้งานได้ในแอปพลิเคชันแบบเฟสเดียวที่มีกระแสที่แตกต่างกัน
• รองรับการใช้งานในระบบทั้ง 50Hz และ 60Hz
• ขนาดเส้นผ่านศูนย์กลางของโรโกวสกี้: เลือกได้ 4 ขนาด ได้แก่ 106mm, 178mm, 271mm, 369mm
• รายงานการทดสอบ (ตัวเลือก)

DESCRIPTION

• Field-selectable 4-20mA or 0-20mA rated output works with any power meter or device with a mA nominal current transformer input.

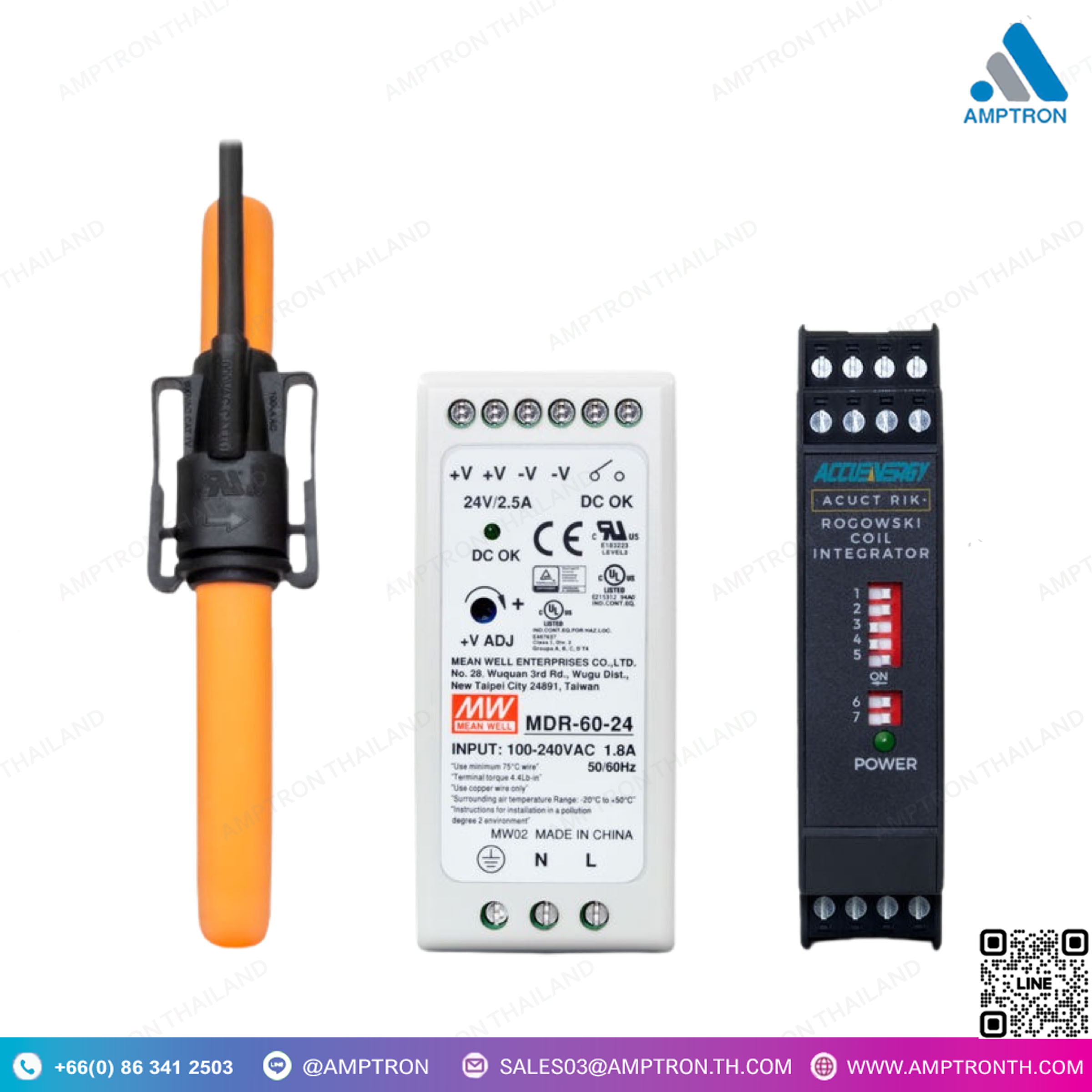

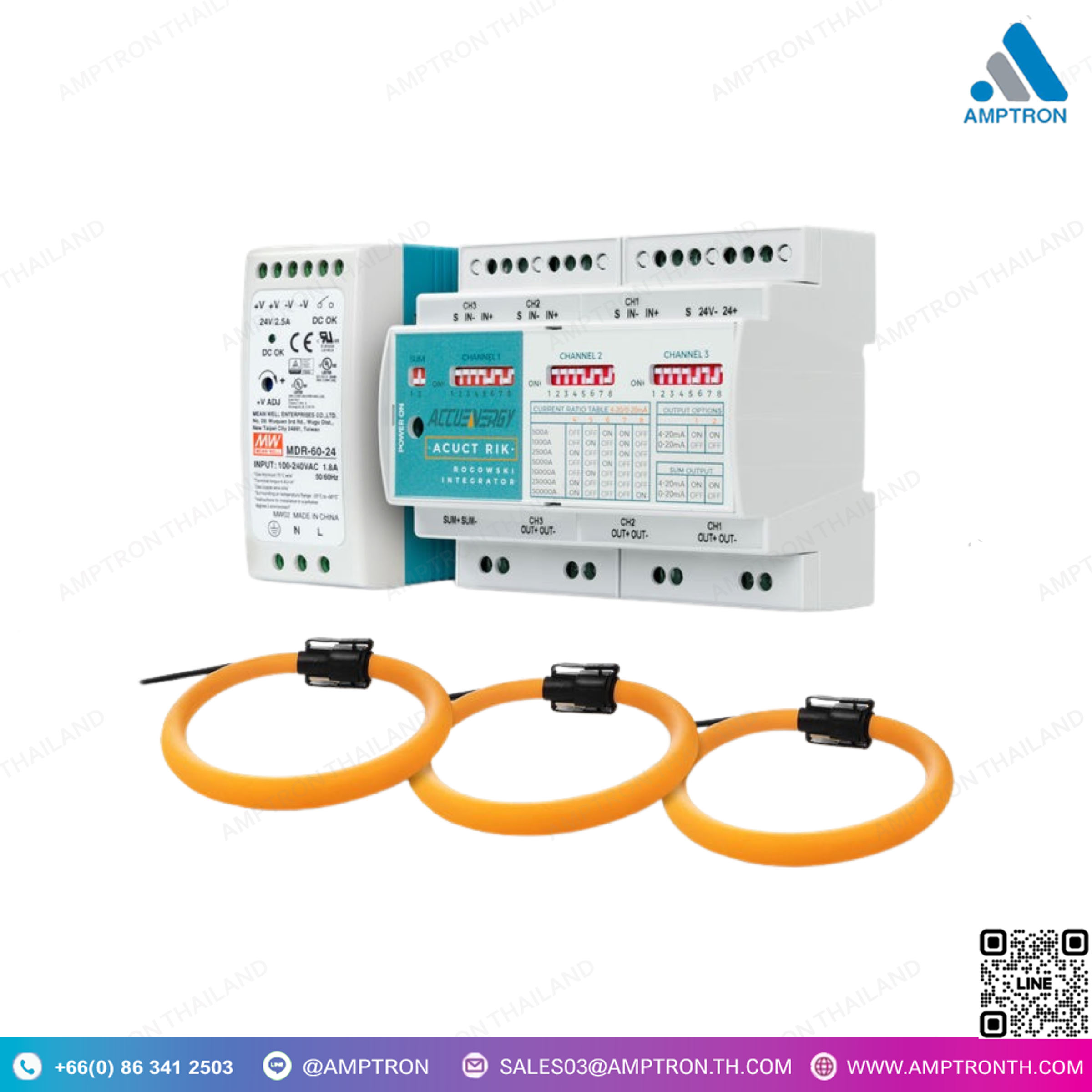

• Flexible, rope-like current sensor, designed to easily fit into crowded electrical panels or around busbars
• Current sensing range from 2.5A to 50,000A for compatibility across any system
• Field-configurable CT ratios: 500A, 1kA, 2.5kA, 5kA, 10kA, 25kA, 50kA
• Individual CT ratios can be configured for each channel. Works in any single phase application with different current ratings.
• Compatible with both 50Hz and 60Hz systems
• Rogowski diameter 4size selectable 106, 178, 271, 369mm

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
