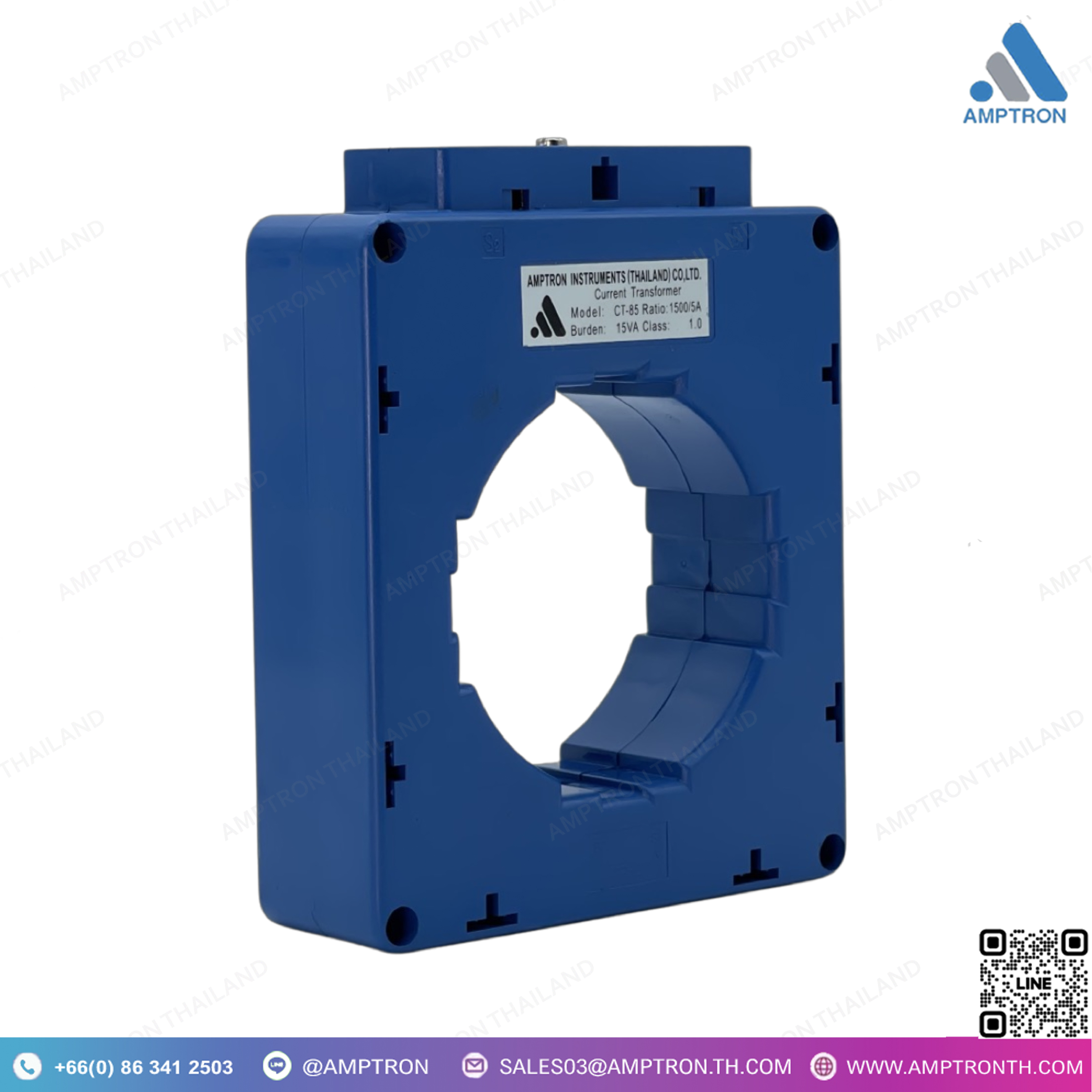

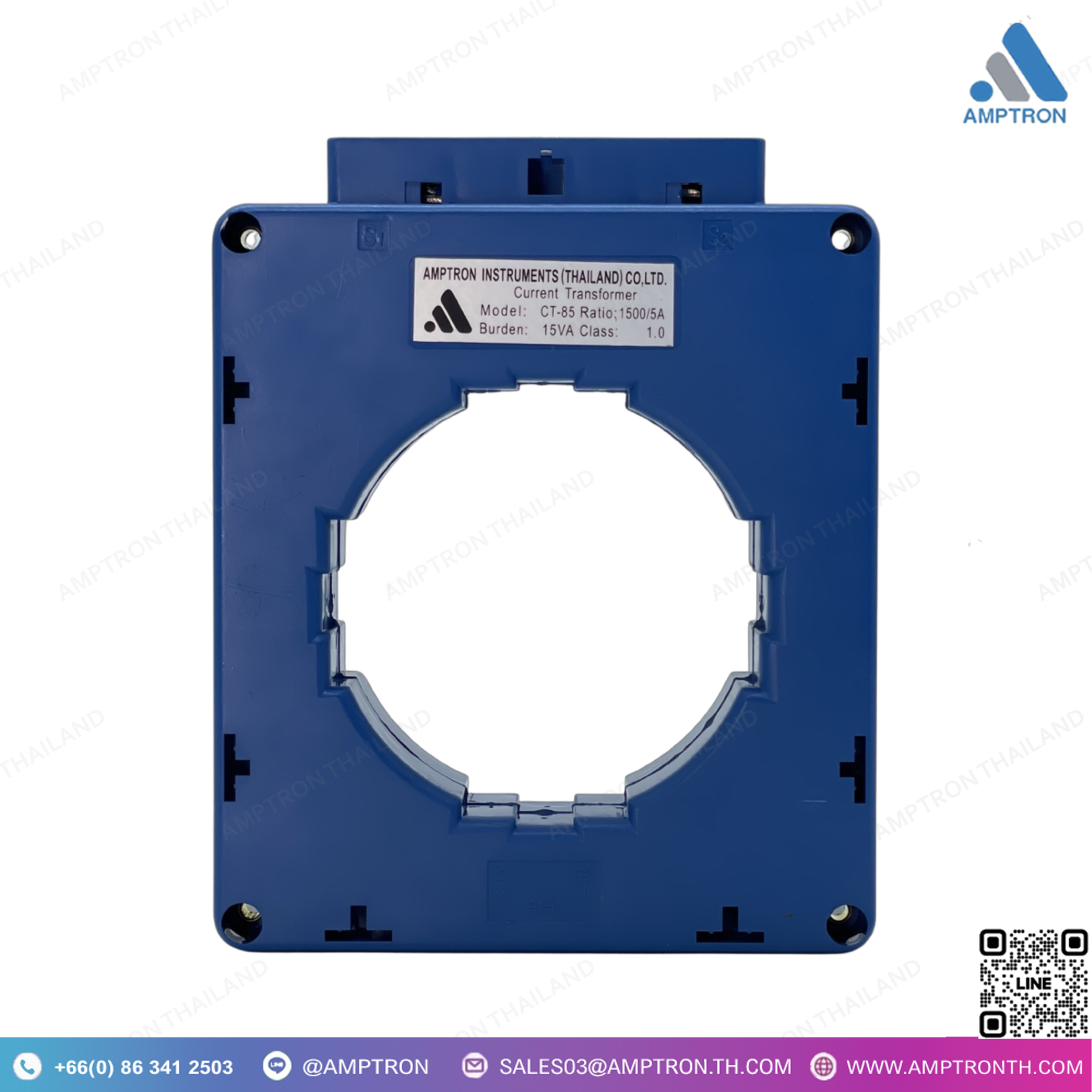

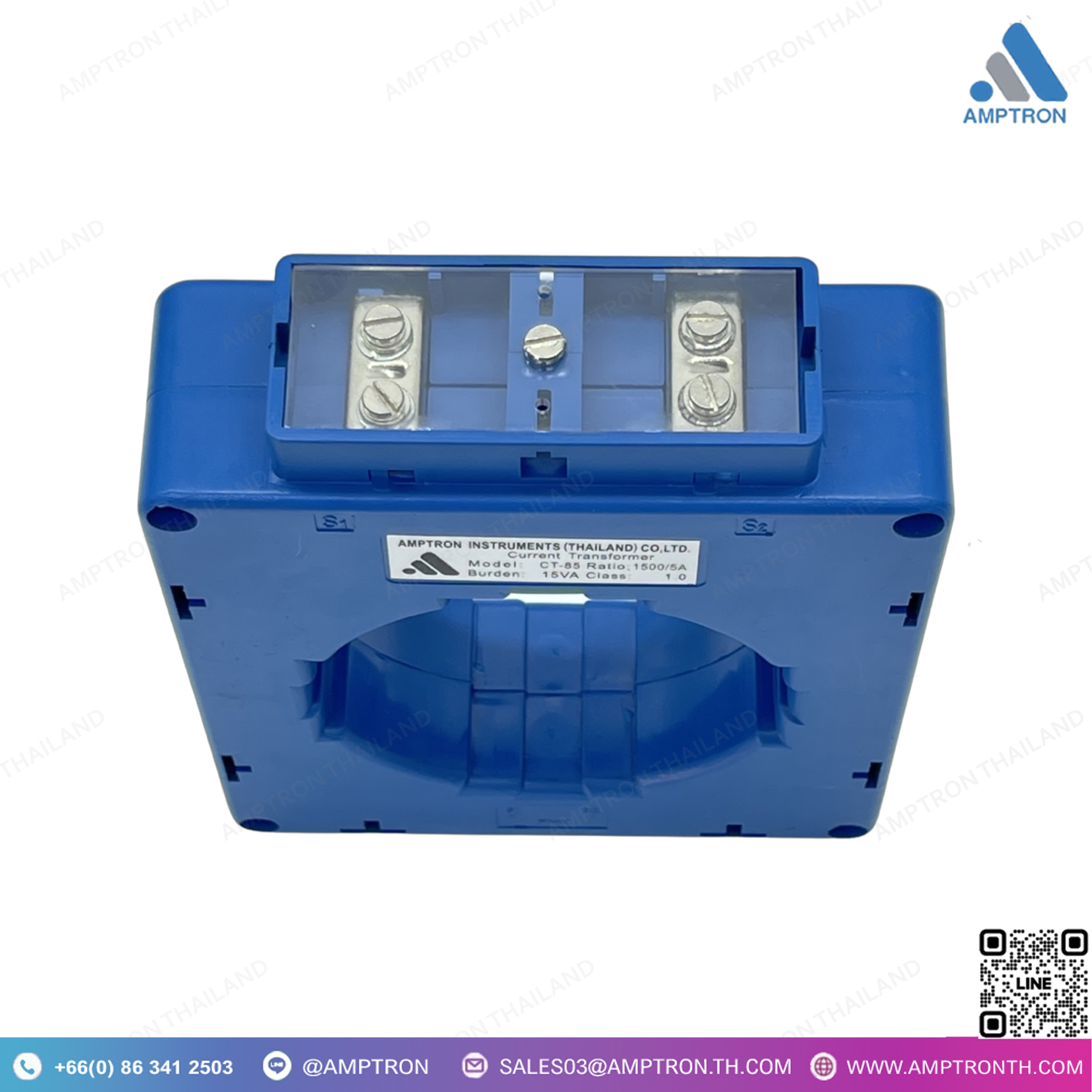

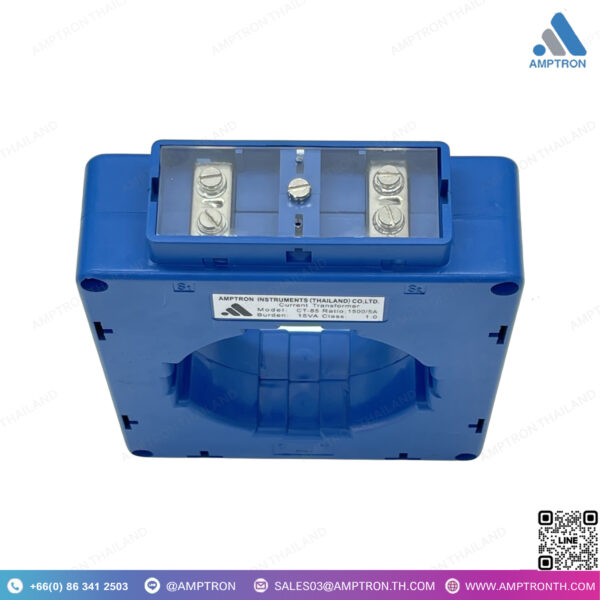

Current Transformer หม้อแปลงวัดกระแสไฟฟ้า รุ่น CT
Brand : Ai
Model : CT30, CT40, CT60, CT100, CT125
Size : N/A
• หม้อแปลงวัดกระแสไฟฟ้าชนิดธรรมดา แบบสี่เหลี่ยม CT/5A หรือ CT/1A
• ทำงานที่แรงดัน 0.66kV อุณหภูมิ -20…70°C
• คลาส0.5 และคลาส1.0
• มาตรฐาน IEC60044-1, IEC61869-2 IEC185, BS3938, DIN42600
• ทดสอบฉนวนด้วยแรงดัน 4kV ที่ความถี่50เฮิทร์ เป็นเวลา 1นาที
• เป็นฉนวนประเภทโพลีเอสเตอร์ ยูริเทน อีพอคซี่ เมราไมน์ และพินอลเรซิน ซึ่งสามารถทนอุณหภูมิได้สูงสุดถึง 120 °C
• ตัวถังห่อหุ้มอย่างมิดชิด ใช้วัสดชนิดที่มอดไฟ
• ตัวถังห่อหุ้มอย่างมิดชิด ใช้วัสดุไม่ลามไฟตามมาตรฐาน UL-94V0
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม
DESCRIPTION
• Molded case encapsulated current transformers square type, 5A or 1A, Others by request
• Tough resilient flame retardant UL-94V0
• Temperature range -20°C to 70°C
• Metering class 0.5, 1.0
• Test voltage 4Kv 50Hz. 1min.
• IEC44-1, IEC185, BS3938, DIN42600
• Insulation Class F 105°C
• Tropicalised design with Insulation Class E and thermal 120°C
• Operating voltage 0.66KV
• Optional test report
• CUSTOM MADE available ,more detail see ordering information. Tel : 0863412503
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
