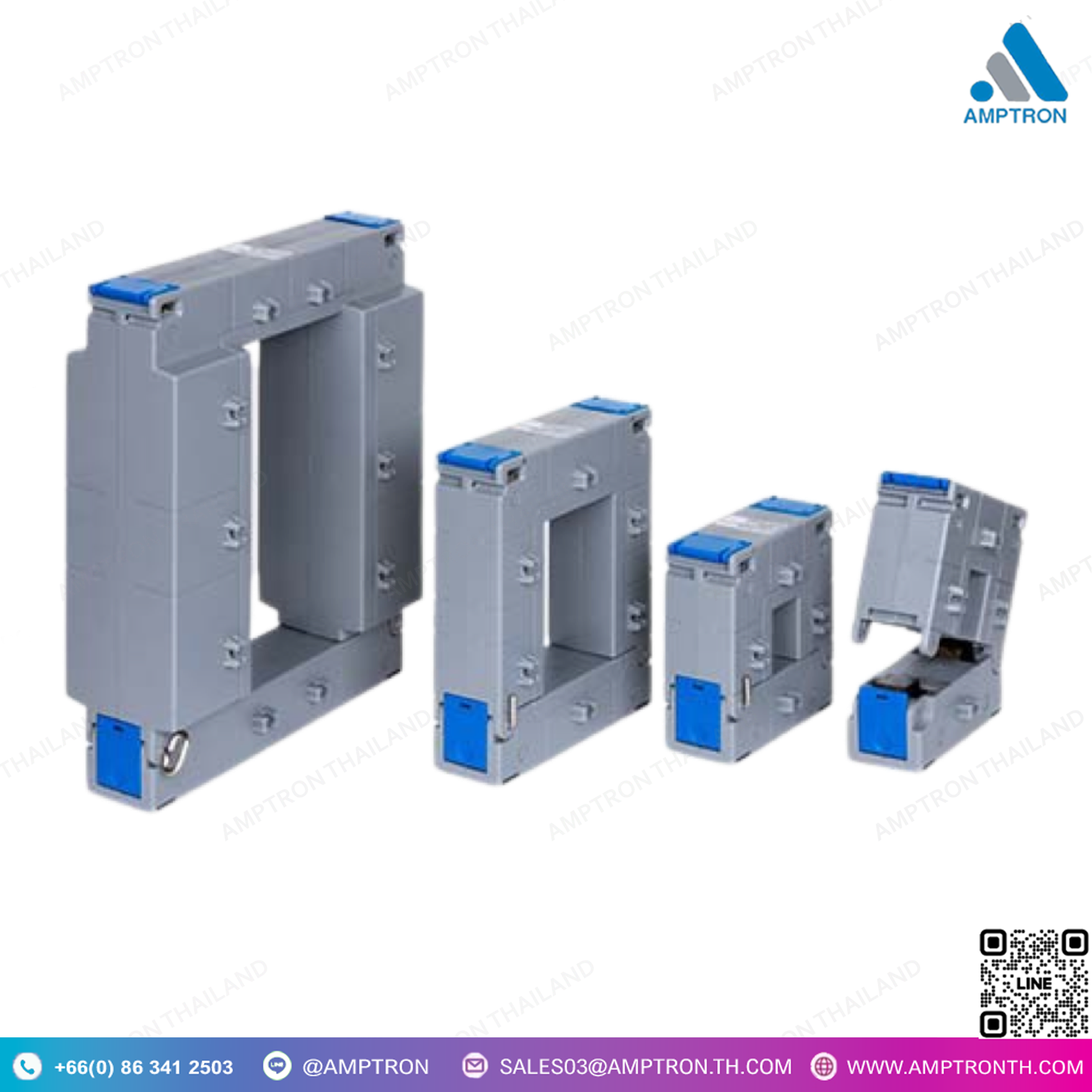

Split Core Current Transformer SIRAX CT3xx
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SIRAX CT300, SIRAX CT310, SIRAX CT320, SIRAX CT330
Size : N/A

• บพลาสติกที่ทนต่อการระเบิดทำจากโพลีคาร์บอเนต
• ติดไฟยากและดับได้เองตามมาตรฐาน UL94 V0
• การป้องกันการจัดการการเชื่อมต่อโดยใช้ฝาปิดผนึก
• ป้องกันการล็อกป้องกันการเปิดโดยบังเอิญ
• ใช้ในที่ยากที่จะไปถึงสถานที่ที่มีความต้องการพื้นที่จำกัด
• การประกอบง่ายและรวดเร็วขอบคุณครึ่งแกนแยก
• เหมาะสำหรับการปรับปรุงระบบที่มีอยู่โดยไม่รบกวนแหล่งจ่ายไฟ
• ตัวเลือกการติดตั้งต่าง ๆ เช่น การติดตั้งผนัง, สายเคเบิลหรือบัสบาร์

DESCRIPTION

• Burst-resistant plastic housing made from polycarbonate
• Hardly inflammable and self-extinguishing according to UL94 V0
• Manipulation protection of the connections by means of sealable covers
• Lock protection prevents accidental opening
• Use in difficult to reach places with limited space requirement
• Easy and quick assembly thanks to the splitable core halves
• Ideal for retrofitting in existing systems without interrupting the power supply
• Various mounting options such as wall, cable or busbar mounting
• Secondary currents 5A or 1A
• High measuring accuracy up to class 0.5
• Insulation class E (max. 120 °C)
• Housing material Polycarbonate UL94 V-0, self-extinguishing, non-dripping, halogen-free
• Ambient temperature -20 °C to 45 °C
• Standard IEC 61869-1; IEC 61869-2
• Optional test report

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
 หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

1. 1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
   2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
   3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

• • สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
  • ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
