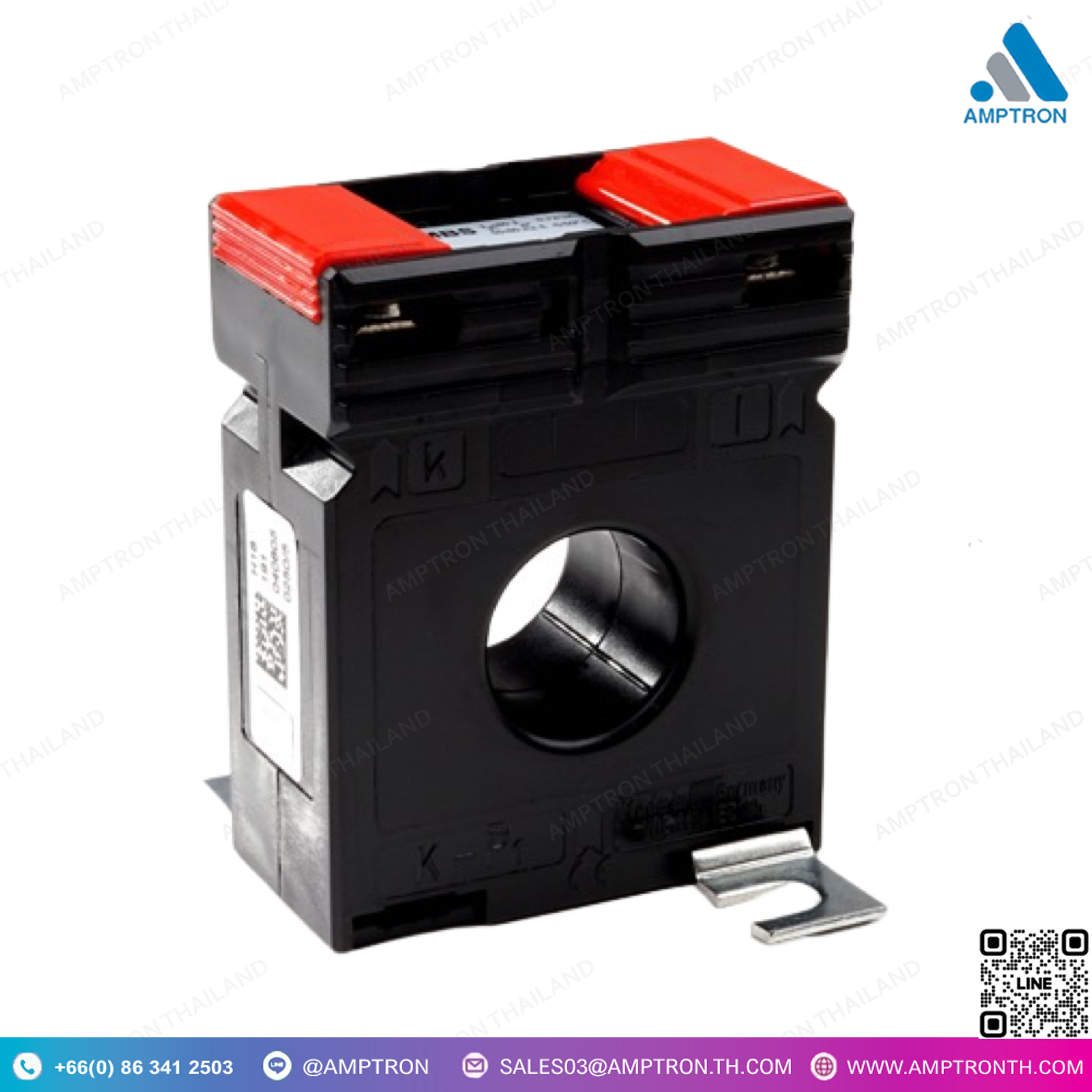

หม้อแปลงวัดกระแสไฟฟ้า รุ่น ASR
Brand : MBS
Catalog : Google Drive
Model :ASR 14.3 ASR 20.3 ASR 201.3 ASR 21.3 ASR 21.5 ASR 22.3 ASR 42.45
Size : N/A
• หม้อแปลงกระแสแบบแกนมีท่อวงกลมสำหรับกระแสหลักตั้งแต่ 30 A ถึง 800 A
• กระแสรองมาตรฐาน 5A หรือ 1A
• ระดับความแม่นยำ: 0.2s, 0.5, 1.0 และ 3.0 มีตัวเลือกเป็นท่อทองแดงหรือแบบหนีบ
• ความถี่ที่กำหนด: 50 Hz
• ชั้นฉนวน: E
• แรงดันใช้งานสูงสุด 0.72 กิโลโวลต์
• ตามมาตรฐาน DIN EN 61869-1/2, VDE 0414-9-1/2 และ DIN 42600
• มีรายงานการทดสอบให้เลือกเพิ่มเติม
DESCRIPTION
• Rod current transformer with circular primary conductor conduit for primary nominal currents from 30 A to 800 A
• Secondary nominal currents 5A or 1A
• Accuracy classes 0.2s, 0.5, 1.0 and 3.0, optionally with Cu pipe or snap fastener
• Rated frequency 50 Hz
• Insulation class E
• Operating voltage up to 0.72 kV
• According to DIN EN 61869-1/2, VDE 0414-9-1/2 and DIN 42600
• Optional test report
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
