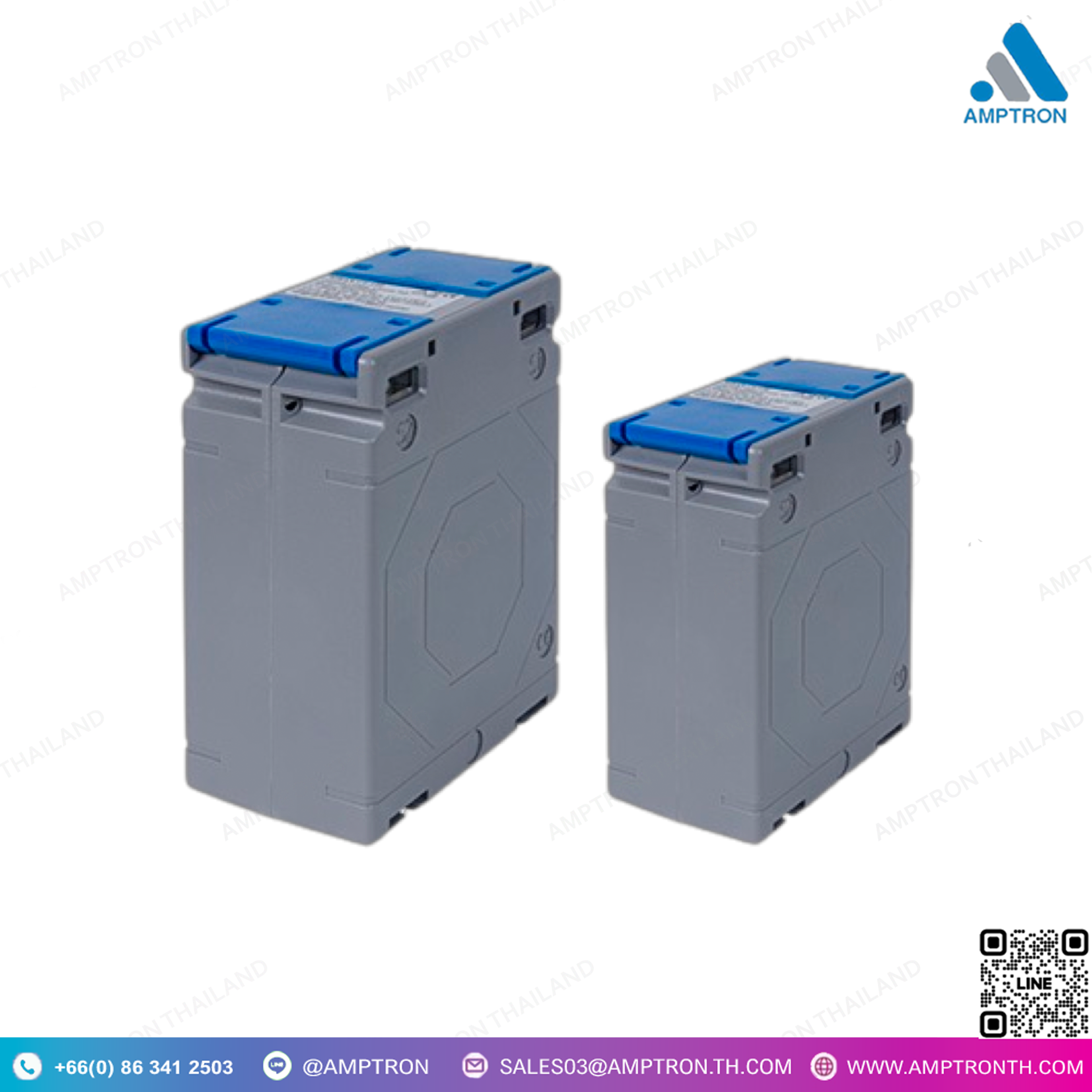

หม้อแปลงวัดกระแสไฟฟ้า (Current Transformer)รุ่น SIRAX CT
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SIRAX CT100, SIRAX CT110
Size : N/A
• ตัวแปลงกระแสไฟฟ้าหลักที่มีรอยต่อหลักและบล็อกเทอร์มินัลหลักแทนบัสบาร์แบบต่อเนื่อง
• วัสดุพลาสติกที่ทนต่อการระเบิดทำจากโพลีคาร์บอเนต
• วัสดุทนทาน ไม่ลามไฟ ตามมาตรฐาน UL-94V0
• การป้องกันการดัดแปลงของการเชื่อมต่อโดยใช้ฝาปิดผนึก
• การออกแบบขนาดกะทัดรัดช่วยให้สามารถใช้งานในที่ที่เข้าถึงได้ยากโดยมีความต้องการพื้นที่จำกัด
• การประกอบง่ายและรวดเร็ว
• คลาสความแม่นยำสูงถึง 0.2
• เหมาะเป็นพิเศษสำหรับกระแสหลักขนาดเล็กตั้งแต่ 1 A ถึง 60 A
• Insulation class : E (max. 120 °C)
• มาตรฐาน IEC 61869-1; IEC 61869-2
DESCRIPTION
• Wound primary current transformer with primary winding and primary terminal blocks instead of a continuous busbar
• Burst-resistant plastic housing made from polycarbonate
• Hardly inflammable and self-extinguishing according to UL94 V0
• Manipulation protection of the connections by means of sealable covers
• Compact design allows for use in difficult to reach places with limited space requirements
• Easy and quick assembly
• High accuracy class up to 0.2
• Secondary current 5A or 1A
• Particularly suitable for small primary currents from 1 A to 60 A
• Insulation class E (max. 120 °C)
• Housing material Polycarbonate UL94 V-0, self-extinguishing, non-dripping, halogen-free
• Ambient temperature -20 °C to 45 °C
• Standard IEC 61869-1; IEC 61869-2
• Optional test report
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
