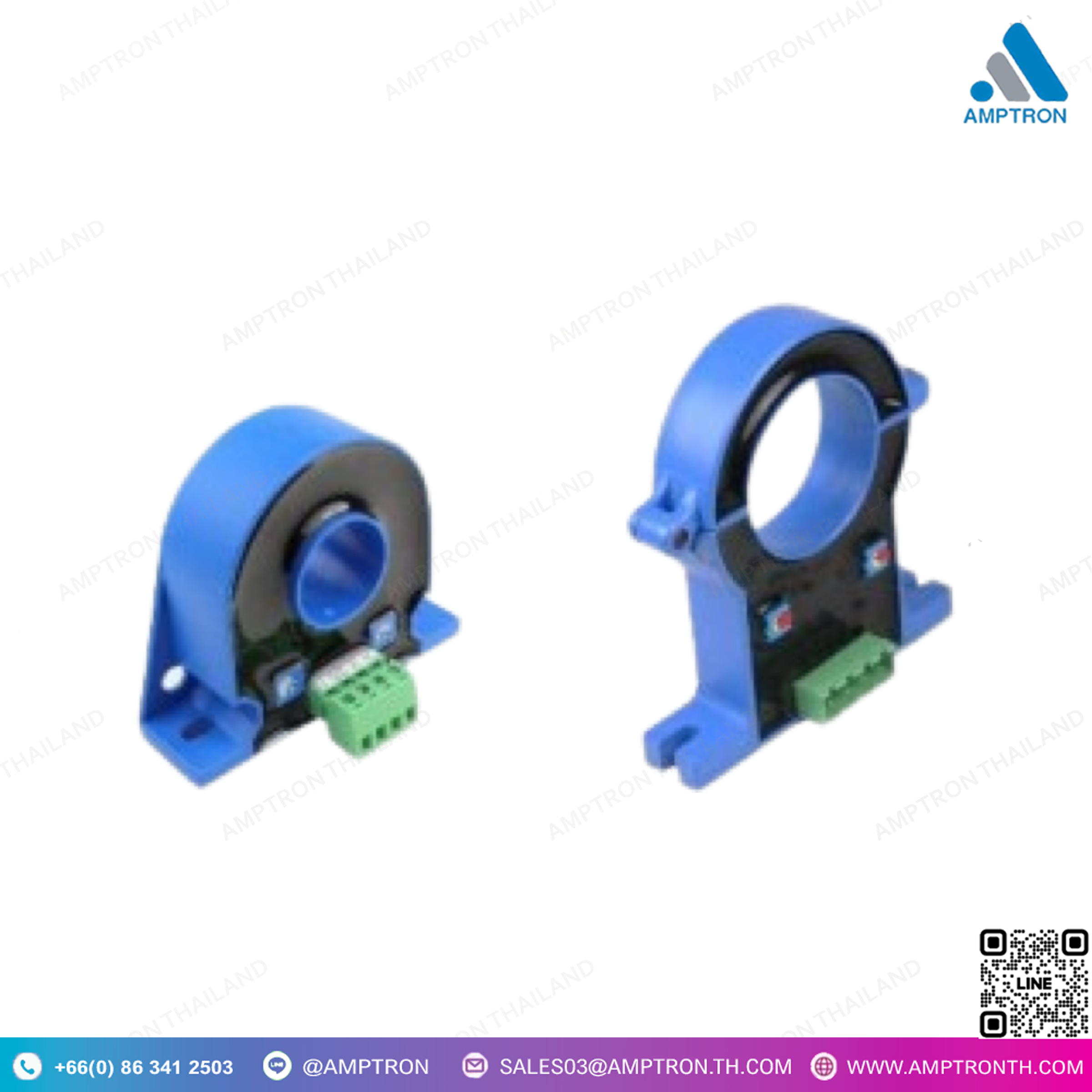

Current Transformer-หม้อแปลงวัดกระแสไฟฟ้า XS Series
Brand :Ai
Model : XS3, XS5, XS7
Size : N/A
• หม้อแปลงวัดกระแสไฟฟ้าเอซีดีซี ชนิดเรซิ่นแบบกลม CT/0…20mA ,CT4…20mA , CT/0…10V หรือ CT/0…5V
• คลาส0.5 และคลาส 1.0
• มาตรฐาน IEC60044-1, IEC61869-2, IEC185, IEEE / ANSI C57.13, BS3938, DIN42600
• ทำงานที่แรงดัน 0.72kV หรือ1.4kV ช่วงอุณหภูมิทำงาน -10…70°C
• ฉนวนกันความร้อน class B สามารถทนอุณหภูมิได้สูงสุดถึง 130 °C และเป็นฉนวน class E ประเภทโพลีเอสเตอร์ ยูริเทน อีพอคซี่ เมราไมน์ และพินอลเรซิน ซึ่งสามารถทนอุณหภูมิได้สูงสุดถึง 120 °C
• ผนึกซีลปิดล้อมอย่างแน่นหนาด้วยวัสดุทนทาน ไม่ลามไฟ มอดดับเอง ตามมาตรฐาน UL-94V0
• ความปลอดภัยสูงโดยกระแสด้านสูงและต่ำออกแบบให้แยกออกจากกัน
• ฉนวนไฟฟ้าที่ดีเยี่ยมตามที่ได้รับการออกแบบให้แยกได้อย่างสมบูรณ์ระหว่างแกนหลัก – แกนรอง – เรซิน – กล่องหุ้มแบบปิดผนึกเต็มรูปแบบถึงฉนวนคลาส B หรือมากกว่า
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม
DESCRIPTION
• Molded case epoxy resin current transformers 4..20mA, Others by request
• Metering class 0.5, 1.0
• According to IEC60044-1, IEC61869-2, IEC185, IEEE / ANSI C57.13, BS3938, DIN42600
• Operating voltage 0.72kV or 1.4kV, Temperature range -10°C to 70°C
• Special application voltage with insulation cable has to factory consult
• Wide dynamic range as premium material leading to hi accuracy , hi linerlity, dynamic range
• Insulation class B thermal 130°C and insulation class E thermal 120°C
• Totally enclosed in tough, self-extinguishing
• High safety which is high and low current are absolute isolated from inside to outside
• Excellent electrical insulation as designed completely isolation between primary – secondaries cores – resin – full seal enclosures reached class B insulation or more
• Fire resistance, Flame retardant UL-94V0
• Optional test report
• CUSTOM MADE available ,more detail see ordering information. Tel : 0863412503
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
