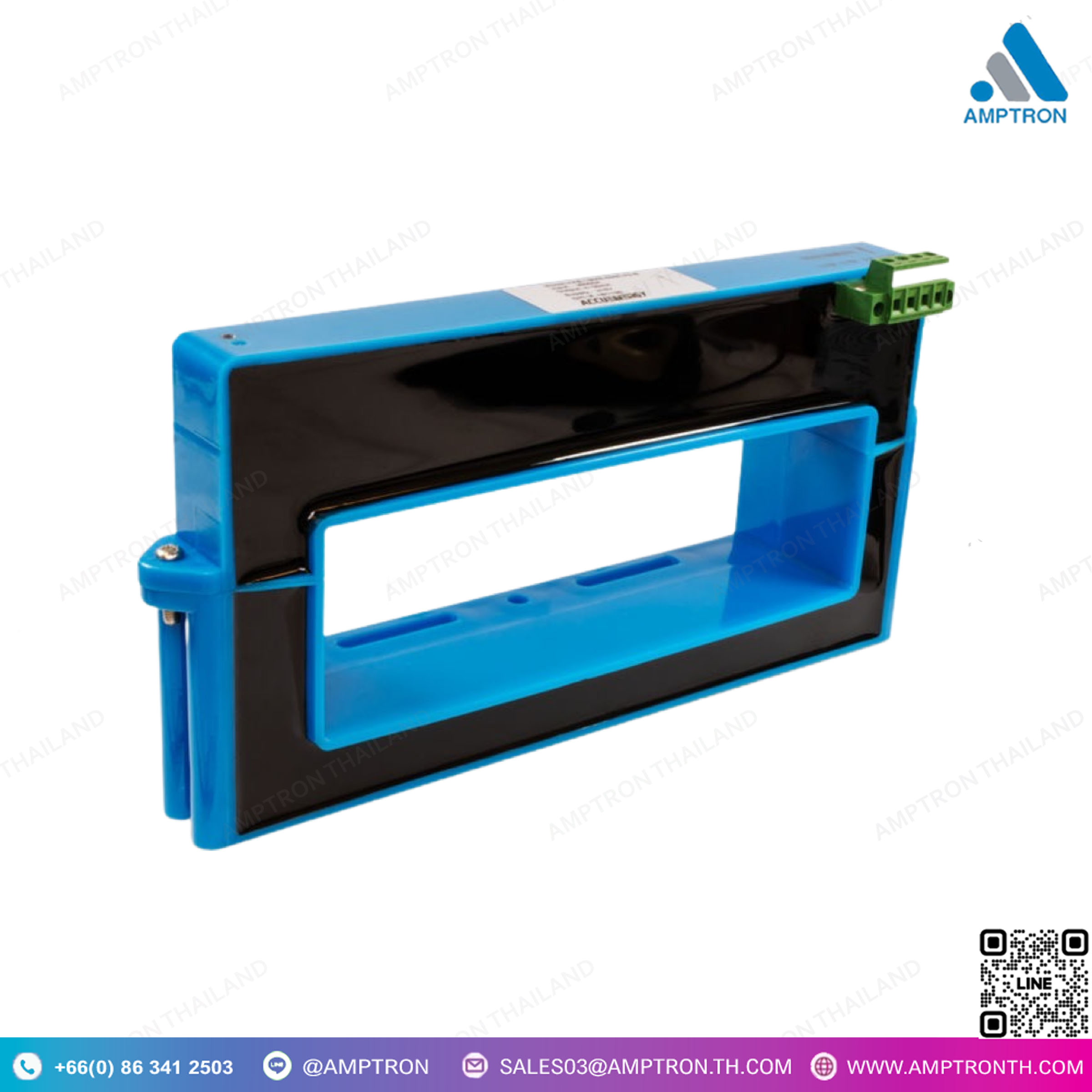

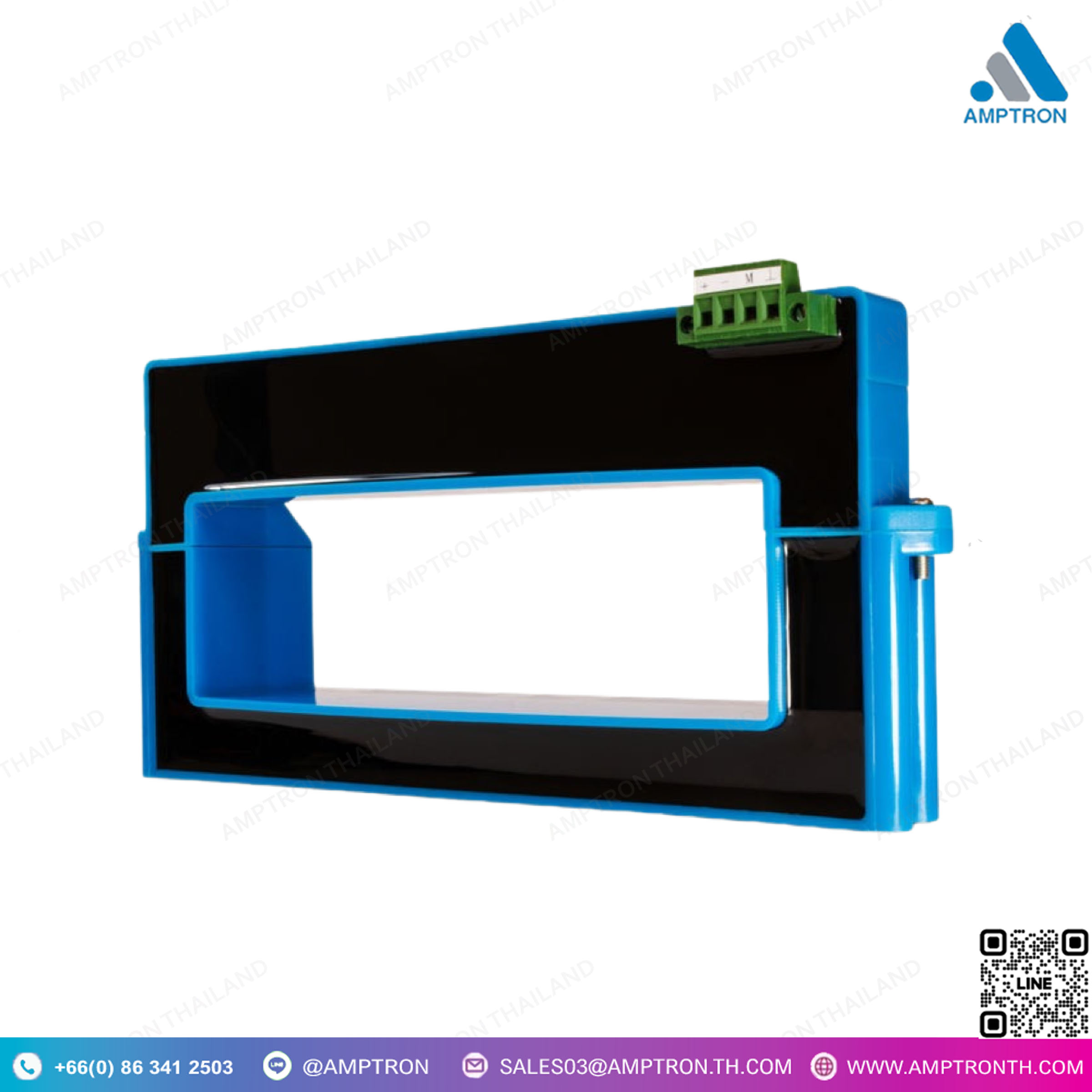

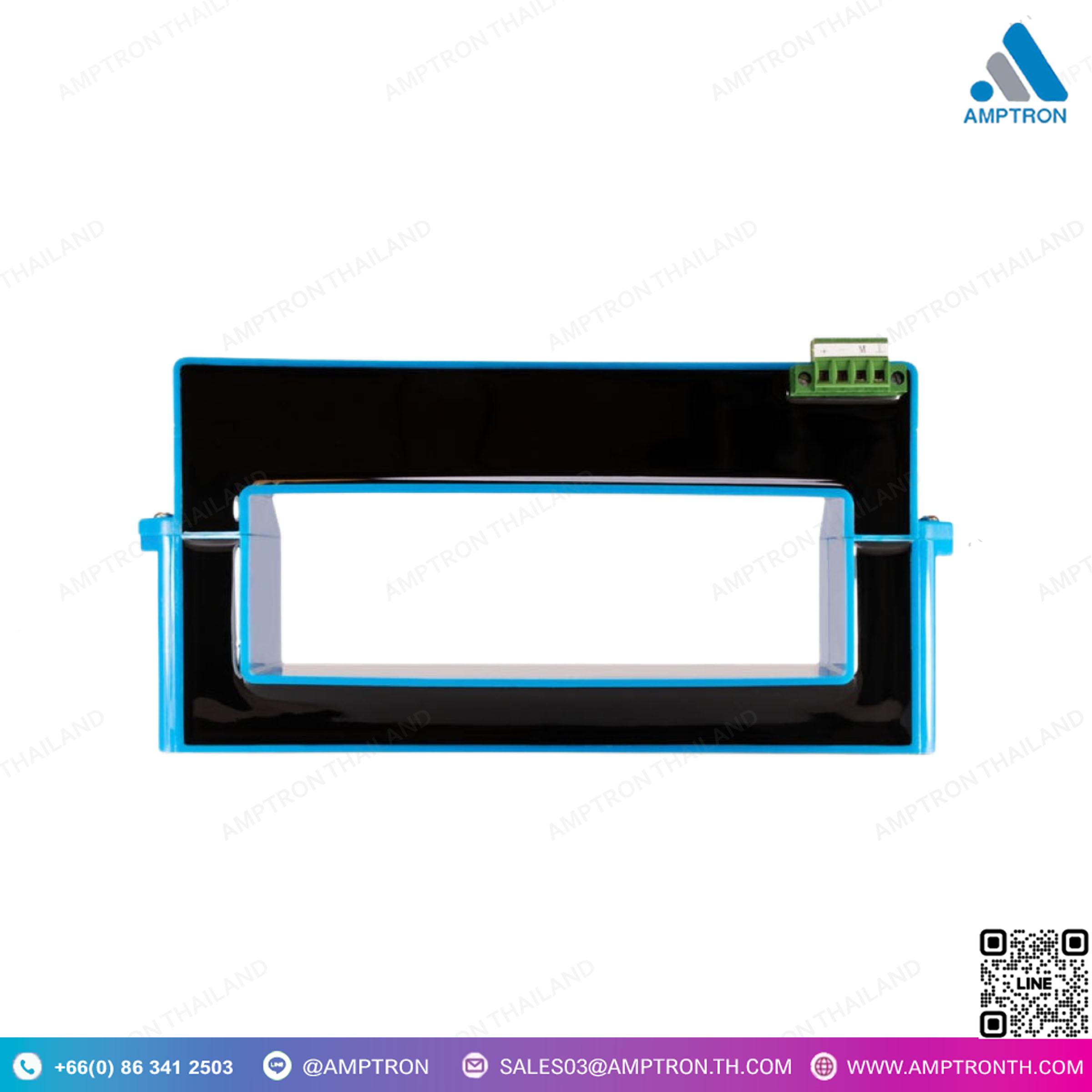

หม้อแปลงวัดกระแสไฟฟ้า DC รุ่น HAB (DC Current Sensor)

หม้อแปลงวัดกระแสไฟฟ้า DC รุ่น HAB (DC Current Sensor)
Brand : ACCUENERGY
Catalog : Google Drive
Model : HAB 16555
Size : 235.0mm x 96.0mm x 49.0mm

• แยกแกน CT, สี่เหลี่ยม, ใบหน้าที่ถอดออกได้
• ช่วงปัจจุบัน 10-120% ของกระแสที่จัดอันดับ
• ระดับความแม่นยำ 0.5%
• เลือกจากห้าตัวเลือกอินพุต
• เอาต์พุตสองค่า 4-20mA หรือ 0-5V เอาต์พุตสองค่า
• การออกแบบแกนแยกที่ไม่สะดุดตาเป็นมิตรกับผู้ติดตั้ง
• มีให้เลือกเป็นอุปกรณ์ทางเดียวหรือสองทาง
• สอดคล้องกับ CE และ RoHS

หม้อแปลงวัดกระแสไฟฟ้า DC รุ่น HAB (DC Current Sensor)
Brand : ACCUENERGY
Catalog : Google Drive
Model : HAB 16555
Size : 235.0mm x 96.0mm x 49.0mm

• แยกแกน CT, สี่เหลี่ยม, ใบหน้าที่ถอดออกได้
• ช่วงปัจจุบัน 10-120% ของกระแสที่จัดอันดับ
• ระดับความแม่นยำ 0.5%
• เลือกจากห้าตัวเลือกอินพุต
• เอาต์พุตสองค่า 4-20mA หรือ 0-5V เอาต์พุตสองค่า
• การออกแบบแกนแยกที่ไม่สะดุดตาเป็นมิตรกับผู้ติดตั้ง
• มีให้เลือกเป็นอุปกรณ์ทางเดียวหรือสองทาง
• สอดคล้องกับ CE และ RoHS

DESCRIPTION

• Split-Core CT, Rectangle, Removable Face
• Current Range 10-120% of rated current
• Output 4-20mA or 0-5V
• Accuracy class 0.5%
• Choose from five input options
• Two rated outputs 4-20mA or 0-5V rated output
• Non-obtrusive, split core design is installer-friendly
• Available as a uni-directional or bi-directional device
• CE and RoHS compliant
• Optional test report

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
 หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

    1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
    2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
    3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

    • สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
    • ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
