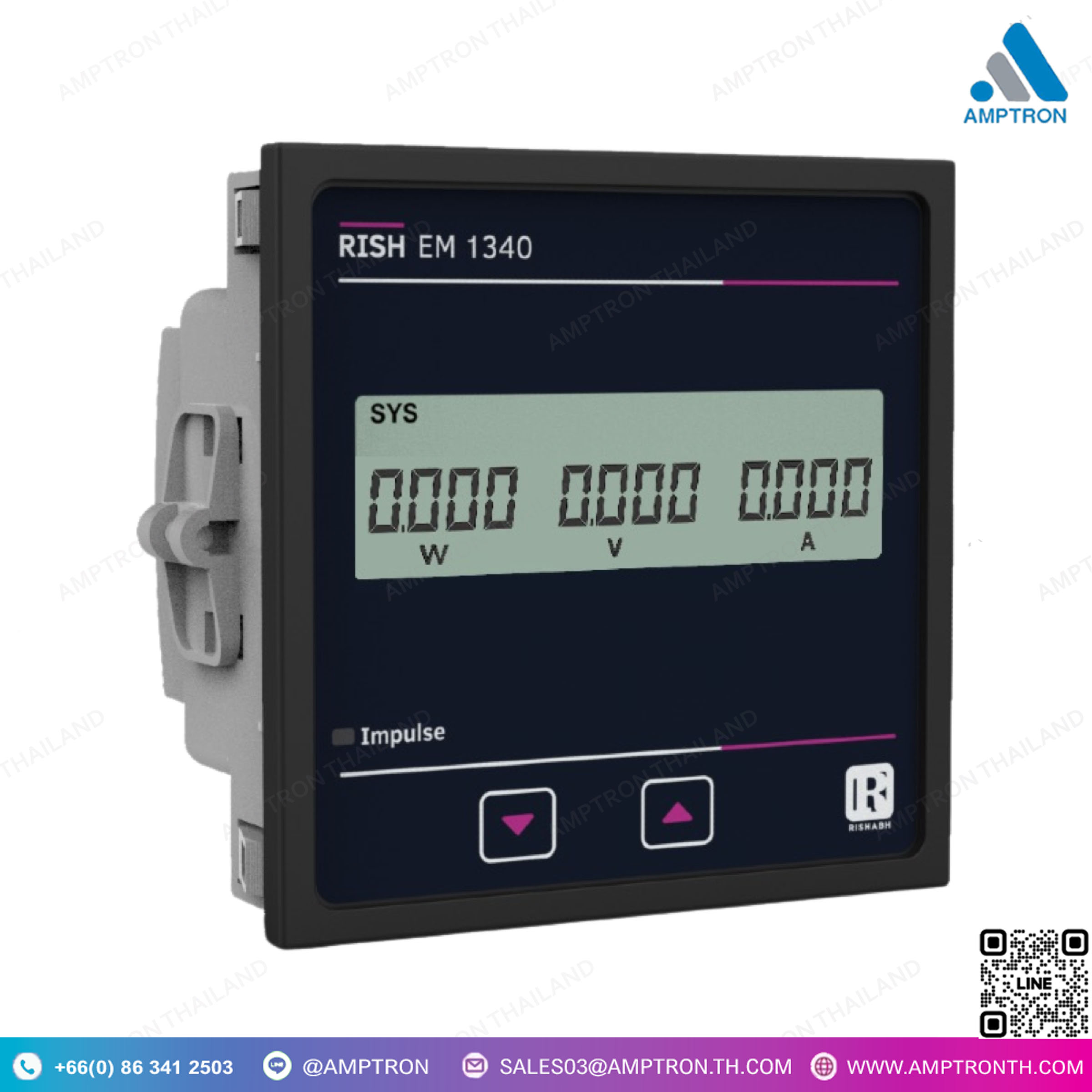

Energy Meter เอนเนอยี่มิเตอร์วัดพารามิเตอร์ทางไฟฟ้า RISH EM
Brand : RISHABH
Catalog : Google Drive
Model : RISH EM 1340 / 30 / 20
Size : 96x96mm

• การวัดค่า True RMS:วัดคลื่นรูปคลื่นที่ผิดเพี้ยนได้ถึงฮาร์มอนิกที่ 15
• ตัวนับพลังงานแยกสำหรับการนำเข้าและส่งออกพลังงาน
• การวัดพลังงานที่ใช้งาน (kWh), พลังงานรีแอคทีฟ (kVArh), พลังงานปรากฏ (kVAh)
• ความแม่นยำตามมาตรฐาน IEC 62053-21, IEC 62053-23
• ตั้งโปรแกรมอัตราส่วน CT และ PT ที่ไซต์งาน
• ตั้งโปรแกรมการกำหนดค่าระบบที่ไซต์งาน: 3เฟส 4 สาย / 3เฟส 3 สาย / 1เฟส 2 สาย
• รีเลย์เอาต์พุตแบบสัญญาณเตือน (Limit Alarm) หรือ Pulse (ตัวเลือกเสริม)
• ผู้ใช้สามารถเลือกได้ 5 หรือ 10 หน้าจอการวัดที่จะปรากฏบนจอแสดงผล และสามารถตั้งโปรแกรมให้เปิดหรือปิดไฟพื้นหลัง (backlit) ได้
• LCD แสดงพารามิเตอร์ 3 ตัวในครั้งเดียว
• ในกรณีที่เกิดไฟฟ้าขัดข้อง เครื่องมือจะจดจำหน้าจอล่าสุดที่แสดงไว้
• Run Hour บันทึกจำนวนชั่วโมงที่โหลดเชื่อมต่ออยู่, ON Hour คือช่วงเวลาที่เครื่องทำงาน
• ได้รับการรับรองมาตรฐาน IP 50 (ด้านหน้า) ตามมาตรฐาน IEC 60529
• อุณหภูมิการทำงาน -10°C ถึง +55°C
• มาตรฐานที่ใช้: IEC 61010-1: 2010, IEC 61326

.

DESCRIPTION

• True RMS measurement:
Measures distorted waveform up to 15th Harmonic”
• Independent Import and Export Energy counter.
• Active energy (kWh), Reactive energy (kVArh),Apparent energy (kVAh) measurement.
• Accuracy as per IEC 62053-21,IEC62053-23
• Onsite Programmable CT ratios and PT ratios
• Onsite Programmable System Configuration 3PH4W/ 3PH3W / 1PH2W
• Limit (Alarm) or Pulse Relay Output(Optional)
• User can select any five or ten measurement screens which will be shown on display. Also backlit can be programmed to switched on or off.
• LCD shows 3 Parameters at a glance.
• In case of power failure, the instrument memorizes the last displayed screen.
• Run Hour records the number of hours load is connected. ON Hour is the period for which the
• Conforms to IP 50 (front face) as per IEC60529
• Operating temperature -10°C to +55°C
• Standard IEC 61010-1- 2010, IEC 61326

Multifunction Digital Relay คืออะไร

Multifunction Digital Relay หรือ รีเลย์ดิจิตอลมัลติฟังก์ชั่น เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการป้องกันและควบคุมระบบไฟฟ้า โดยรวมฟังก์ชันการทำงานหลายอย่างในรีเลย์ตัวเดียว ต่างจากรีเลย์แบบดั้งเดิมที่อาจทำงานได้เพียงฟังก์ชันเดียว Multifunction Digital Relay มีความสามารถในการตรวจสอบและป้องกันหลายพารามิเตอร์ในระบบไฟฟ้า เช่น แรงดัน กระแส ความถี่ และลำดับเฟส ซึ่งทั้งหมดนี้สามารถตั้งค่าและควบคุมได้ผ่านระบบดิจิตอล

ฟังก์ชันที่มักพบใน Multifunction Digital Relay

1. การป้องกันแรงดัน (Voltage Protection): ป้องกันระบบไฟฟ้าจากแรงดันเกิน (Overvoltage) และแรงดันตก (Undervoltage) เพื่อป้องกันอุปกรณ์ไฟฟ้า
2. การป้องกันกระแสเกิน (Overcurrent Protection): ตรวจสอบกระแสไฟฟ้าในระบบและป้องกันกระแสเกิน ซึ่งอาจเกิดจากการลัดวงจรหรือลากโหลด (Overload)
3. การป้องกันการลัดวงจร (Short Circuit Protection): ตรวจสอบการเกิดการลัดวงจรและตัดการทำงานของระบบไฟฟ้าทันทีเพื่อป้องกันความเสียหาย
4. การป้องกันเฟส (Phase Protection): ตรวจสอบความสมดุลของเฟสในระบบไฟฟ้า 3 เฟส หากเฟสหาย (Phase Loss) หรือเฟสไม่สมดุล รีเลย์จะสั่งตัดระบบ
5. การป้องกันความถี่ (Frequency Protection): ตรวจสอบความถี่ไฟฟ้าในระบบ หากความถี่สูงหรือต่ำเกินขอบเขต รีเลย์จะทำการป้องกัน
6. ฟังก์ชันการจับเวลา (Timing Functions): สามารถตั้งเวลาการทำงานหรือตั้งค่าความล่าช้าในการตัดวงจร เช่น ตั้งเวลาให้ระบบทำงานตามเวลาที่กำหนดก่อนทำการป้องกันหรือการรีเซ็ต

ข้อดีของ Multifunction Digital Relay

1. ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การตรวจวัดและประมวลผลมีความแม่นยำและรวดเร็ว
2. การตรวจสอบพารามิเตอร์หลายค่า: หนึ่งในข้อได้เปรียบหลักของ Multifunction Digital Relay คือสามารถตรวจสอบและป้องกันพารามิเตอร์หลายตัวได้ในอุปกรณ์เดียว เช่น แรงดัน กระแส ความถี่ และลำดับเฟส
3. การตั้งค่าและปรับแต่งง่าย: สามารถปรับแต่งค่าการทำงานผ่านอินเตอร์เฟซดิจิตอล ทำให้การตั้งค่าค่าการทำงาน เช่น ค่าแรงดันและกระแสที่ต้องการตัด ง่ายและสะดวก
4. การเชื่อมต่อกับระบบควบคุมกลาง: Multifunction Digital Relay สามารถเชื่อมต่อกับระบบควบคุมอัตโนมัติ (SCADA) หรือระบบตรวจสอบแบบรีโมทได้ ทำให้สามารถควบคุมและตรวจสอบการทำงานจากระยะไกลได้
5. การลดต้นทุน: แทนที่จะใช้รีเลย์หลายตัวในการป้องกันหลายพารามิเตอร์ Multifunction Digital Relay สามารถรวมฟังก์ชันเหล่านี้เข้าด้วยกันในอุปกรณ์เดียว ช่วยลดจำนวนอุปกรณ์ที่ต้องติดตั้งและบำรุงรักษา
