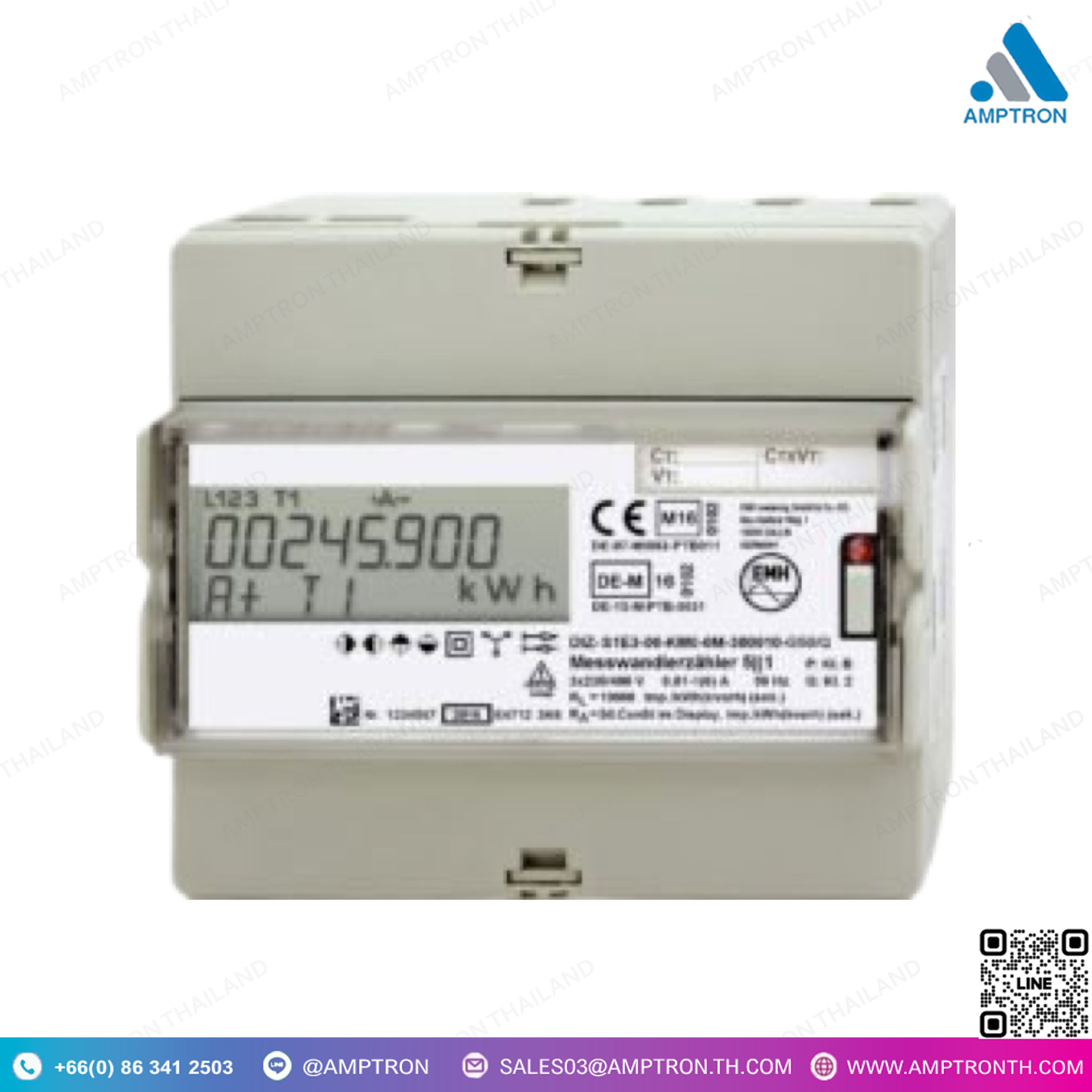

ดิจิตอลมิเตอร์อุตสาหกรรม Industrial meter รุ่น DIZ-G

ดิจิตอลมิเตอร์อุตสาหกรรม Industrial meter รุ่น DIZ-G
Brand : EMH
Catalog : Google Drive
Model : DIZ-G
Size : N/A

• เครื่องวัดสำหรับหม้อแปลง 1(6) A – สามารถใช้กับหม้อแปลงกระแส 1 A และ 5 A ได้
• WV/BV ตรง 80 A, หม้อแปลง 1//5
• Modbus, M-bus (ผ่าน RS485), LON
• เอาท์พุต Optomos (2 x P/Q หรือ P+/P-)
• ทิศทางพลังงานคู่ รวมทั้งพลังงานเชิงบวก/เชิงลบ
• หน่วยจ่ายไฟที่ทนต่อการลัดวงจร
• ขนาดการเชื่อมต่อ:
• ขั้วต่อกระแส/ขั้วต่อกลางสูงสุด 4.0 mm²
• ขั้วต่อแรงดัน/ขั้วต่อเพิ่มเติมสูงสุด 2.5 mm²
• ความกว้าง: 6 TE รวมการสื่อสาร
• ปัจจัยของหม้อแปลงสามารถตั้งค่าได้ในเครื่องวัด
• จอแสดงผล LC-Display 2 บรรทัด โดยมี 8 และ 7 หลัก + สัญลักษณ์เพิ่มเติม ความสูงของตัวเลข 4×6 มม.
• ความแม่นยำ: กำลังไฟ Class B หรือ Class A ตาม EN 50470-1, -3
กำลังไฟรีแอคทีฟ Class 2 หรือ Class 3 ตาม EN 62053-23
• จอแสดงผล LCD 8 หลัก
• อุณหภูมิในการทำงาน: -25 ถึง +55°C

DESCRIPTION

• Transformer meter 1(6) A – can be used for both 1 A and 5 A current transformers
• WV/BV direct 80 A, transformer 1//5
• Modbus, M-bus (also via RS485), LON
• Optomos outputs (2 x P/Q or P+/P-)
• Dual energy directions incl. active/reactive energy
• Short-circuit-resistant power supply unit
• Connection cross-sections:
• Current/neutral conductor terminals max 4.0 mm²
• Voltage/additional terminals max. 2.5 mm²
• Width: 6 TE including communication
• Transformer factor configurable in the meter
• Display LC-Display 2 lines with 8 and 7 digits + additional symbols height of digits 4×6 mm
“• Accuracy : Active Cl. B or Cl. A as per EN 50470-1, -3
Reactive Cl. 2 or Cl. 3 as per EN 62053-23”
• Display LCD 8 digits
• Operating temperature -25 to +55°C

ดิจิตอลมัลติฟังก์ชั่นมิเตอร์ คืออะไร

ดิจิตอลมัลติฟังก์ชั่นมิเตอร์ (Digital Multifunction Meter) เป็นอุปกรณ์วัดและแสดงผลค่าต่างๆ ในระบบไฟฟ้า โดยสามารถวัดได้หลายพารามิเตอร์ในอุปกรณ์เดียว ซึ่งแตกต่างจากมิเตอร์ทั่วไปที่อาจวัดได้เพียงค่าพลังงานอย่างเดียว

หน้าที่ของดิจิตอลมัลติฟังก์ชั่นมิเตอร์ ดิจิตอลมัลติฟังก์ชั่นมิเตอร์ใช้ในการตรวจวัดและแสดงค่าต่างๆ ของระบบไฟฟ้า เช่น:

1. แรงดันไฟฟ้า (Voltage)
2. กระแสไฟฟ้า (Current)
3. กำลังไฟฟ้า (Power)
4. พลังงานไฟฟ้า (Energy)
5. ความถี่ (Frequency)
6. ตัวประกอบกำลัง (Power Factor)

คุณสมบัติและการใช้งาน

- วัดได้หลายค่าในเครื่องเดียว: เครื่องนี้สามารถวัดพารามิเตอร์หลายๆ ค่าในเวลาเดียวกัน ทำให้ผู้ใช้สามารถตรวจสอบการทำงานของระบบไฟฟ้าได้อย่างครบถ้วน
- การแสดงผลแบบดิจิตอล: ข้อมูลจะแสดงบนหน้าจอในรูปแบบดิจิตอล ทำให้การอ่านค่ามีความแม่นยำและสะดวกมากขึ้น
- ใช้ในอุตสาหกรรมและการจัดการพลังงาน: ดิจิตอลมัลติฟังก์ชั่นมิเตอร์เหมาะสำหรับใช้ในโรงงานอุตสาหกรรมหรืออาคารขนาดใหญ่ที่ต้องการตรวจสอบและควบคุมพลังงานอย่างมีประสิทธิภาพ

ข้อดี

- ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การวัดค่ามีความเที่ยงตรงมาก
- ตรวจสอบได้หลายพารามิเตอร์พร้อมกัน: ทำให้สามารถติดตามการใช้พลังงานและคุณภาพไฟฟ้าได้ง่ายขึ้น
- มีฟังก์ชั่นเสริม: บางรุ่นสามารถเชื่อมต่อกับระบบเครือข่าย เพื่อส่งข้อมูลให้กับระบบควบคุมกลาง (SCADA) หรือใช้ในการวิเคราะห์การใช้พลังงานอย่างละเอียด
