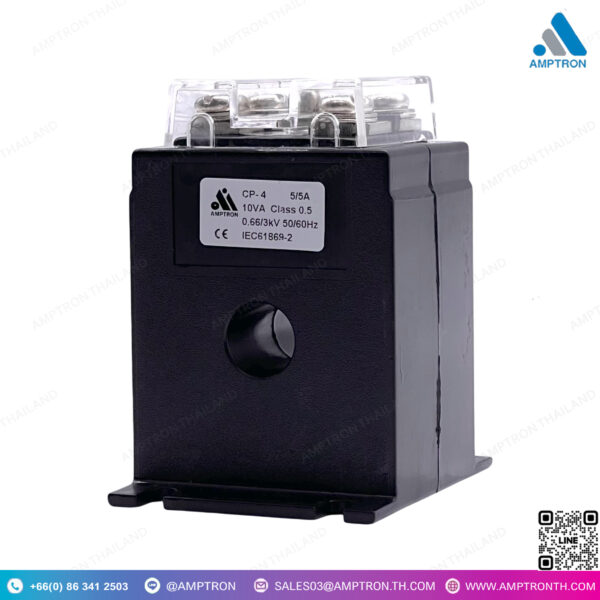

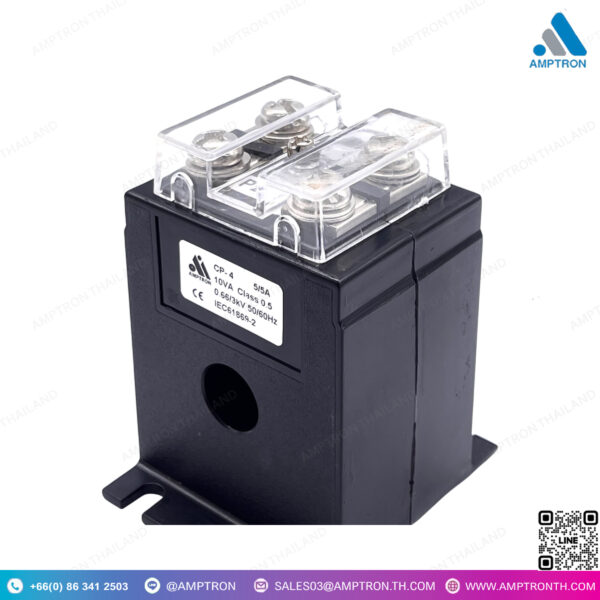

หม้อแปลงวัดกระแสไฟฟ้า รุ่น TS Class 0.5,1.0

หม้อแปลงวัดกระแสไฟฟ้า รุ่น TS Class 0.5,1.0
Brand : Ai
Model : TS (ชื่อเดิม CP4)
Size : N/A

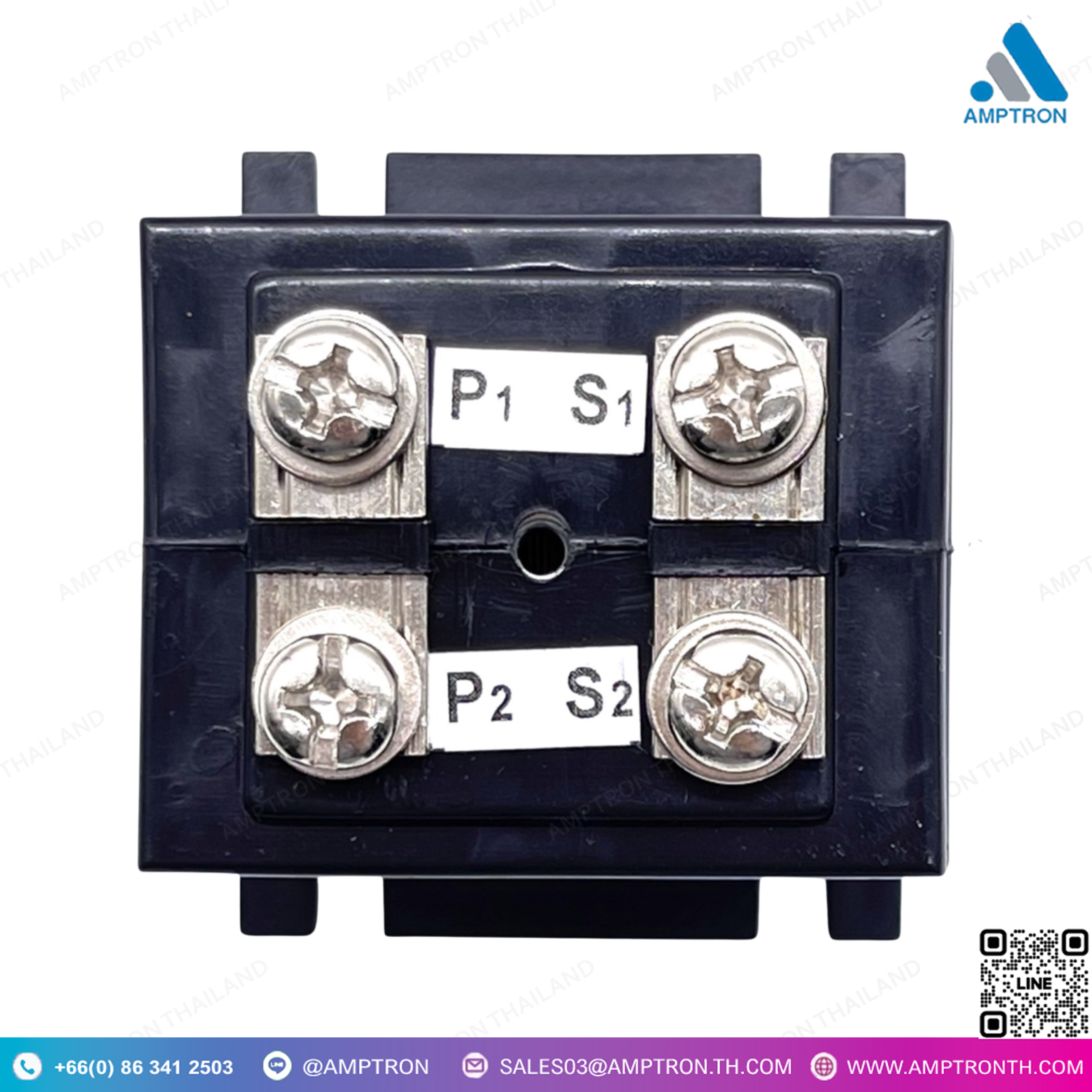

• หม้อแปลงวัดกระแสไฟฟ้า แบบเหลี่ยม ต่อตรงไม่รอดรู CT/5A หรือ CT/1A
• ทำงานที่แรงดัน 0.72kV หรือ1.4kV ช่วงอุณหภูมิทำงาน -10…70°C
• คลาส0.5 และคลาส 1.0
• มาตรฐาน IEC60044-1, IEC61869-2, IEC 185, IEEE / ANSI C57.13, BS3938, DIN42600
• ออกแบบให้ใช้งานในเขตร้อน ด้วยฉนวนกันความร้อน class B สามารถทนอุณหภูมิได้สูงสุดถึง 130 °C
• วัสดุทนทาน ไม่ลามไฟ ตามมาตรฐาน UL-94V0
• ใช้แยกวงจรกระแส กันชน ปรับสมดุลย์
• ตัวเลือกเพิ่มเติม : ผลทดสอบ

Facebook
Email
LinkedIn

หม้อแปลงวัดกระแสไฟฟ้า รุ่น TS Class 0.5,1.0
Brand : Ai
Model : TS (ชื่อเดิม CP4)
Size : N/A

• หม้อแปลงวัดกระแสไฟฟ้า แบบเหลี่ยม ต่อตรงไม่รอดรู CT/5A หรือ CT/1A
• ทำงานที่แรงดัน 0.72kV หรือ1.4kV ช่วงอุณหภูมิทำงาน -10…70°C
• คลาส0.5 และคลาส 1.0
• มาตรฐาน IEC60044-1, IEC61869-2, IEC 185, IEEE / ANSI C57.13, BS3938, DIN42600
• ออกแบบให้ใช้งานในเขตร้อน ด้วยฉนวนกันความร้อน class B สามารถทนอุณหภูมิได้สูงสุดถึง 130 °C
• วัสดุทนทาน ไม่ลามไฟ ตามมาตรฐาน UL-94V0
• ใช้แยกวงจรกระแส กันชน ปรับสมดุลย์
• ตัวเลือกเพิ่มเติม : ผลทดสอบ

DESCRIPTION

• Molded case current transformers 5A or 1A , Others by request
• Current transformer metering class 1.0, 0.5
• According to IEC60044-1, IEC61869-2, IEC 185, IEEE / ANSI C57.13, BS3938, DIN42600
• Operating voltage 0.72kV, Temperature range -10°C to 70°C
• Insulation class B thermal 130°C
• Tropicalized design, totally enclosed in tough, self-extinguishing
• High Safety which is primary and secondary are absolute isolated from inside to outside
• Fire resistance, Flame retardant UL-94VO
• Optional test report
• CUSTOM MADE available ,more detail see ordering information. Tel : 0863412503

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
 หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

    1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
    2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
    3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

    • สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
    • ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
