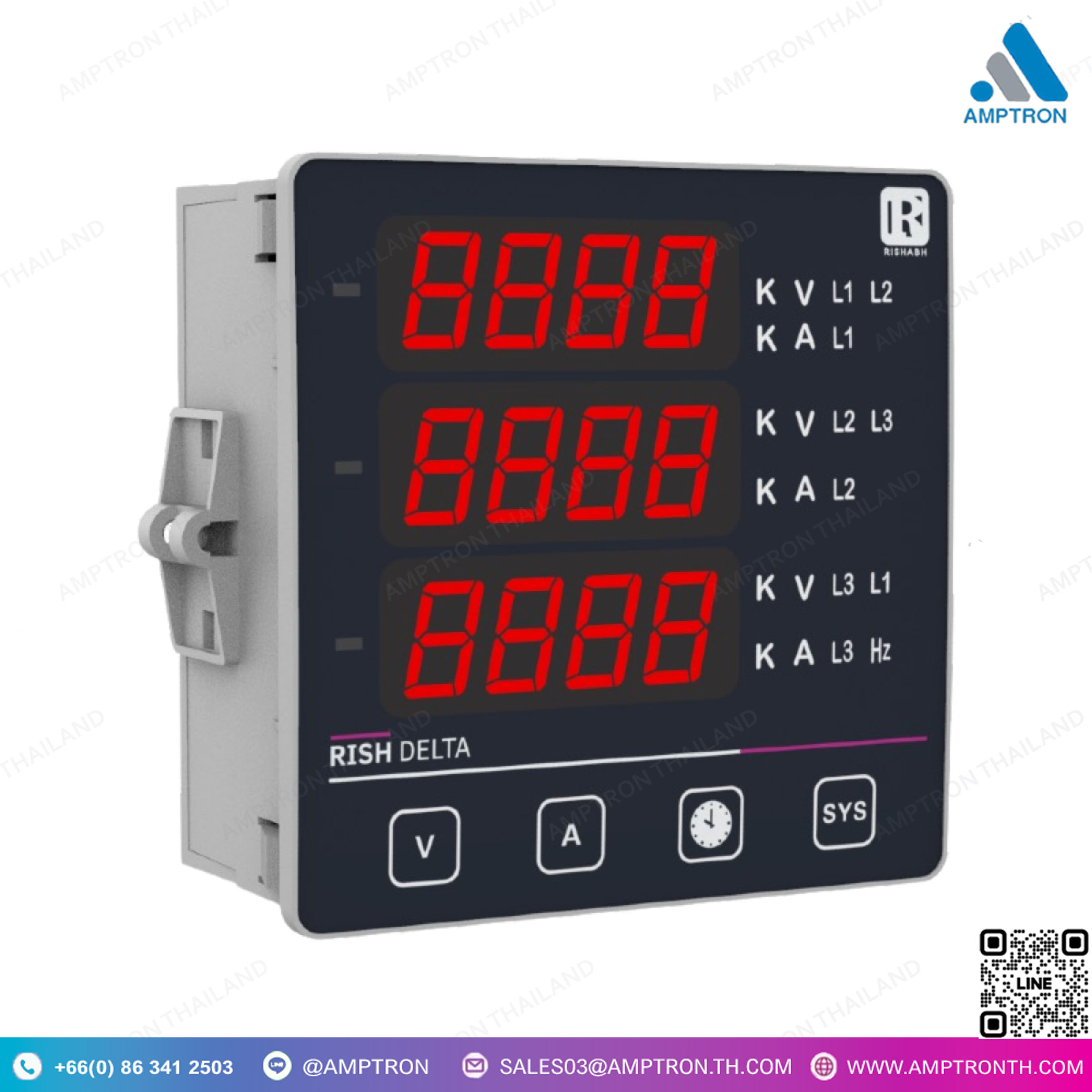

Multifunction Meter Delta VAF ความถี่-รอบหมุนต่อนาที
Brand : RISHABH
Catalog : Google Drive
Model : RISH Delta VAF
Size : 96x96mm

• การติดตั้งที่รวดเร็วและง่ายดายบนแผงด้วยระบบคลิกอัตโนมัติ
• การวัดค่า RMS จริง
• สวิตช์จำกัด (Limit Switch) (ตัวเลือกเสริม) (ใช้ได้เฉพาะในจอแสดงผล 3 บรรทัด)
• จอแสดงผล LED สว่างพิเศษ 3 บรรทัด 4 หลัก (สูงสุดถึง 9999)
• สามารถตั้งโปรแกรมอัตราส่วน CT/PT ได้ที่ไซต์งาน
• ผู้ใช้สามารถเลือกค่า CT Secondary เป็น 1A หรือ 5A
• ผู้ใช้สามารถเลือกค่า PT Secondary ได้ตั้งแต่ 100 VLL ถึง 500 VLL
• ผู้ใช้สามารถเลือกเครือข่าย 3เฟส 3 สาย / 3เฟส 4 สาย / เฟสเดียว
• แหล่งจ่ายไฟเสริมที่กว้าง ซึ่งรองรับอินพุตได้ตั้งแต่ 40V – 300V AC/DC หรือ 12V – 48V DC
• เก็บค่า MIN / MAX
• วัดและแสดง RPM, ชั่วโมงการทำงาน, ชั่วโมงที่เปิดใช้งาน, จำนวนการขัดจังหวะ
• ตัวจัดการโหลด (Load Manager) สำหรับแสดงเปอร์เซ็นต์ของกระแสระบบ (ใช้ได้เฉพาะในจอแสดงผล 1 บรรทัด)
• ความแม่นยำระดับ Class 1.0
• อุณหภูมิการทำงาน 0°C ถึง +55°C
• มาตรฐานที่ใช้: IEC 61326-1: 2005, IEC 61010-1: 2001, IEC 60529
• ได้รับการรับรองมาตรฐาน IP 50 (ด้านหน้า) และ IP 20 (ด้านหลัง)

DESCRIPTION

• Fast & Easy Installation on panel with self clicking.
• True RMS measurement.
• Limit Switch (optional).(Available only in 3 Line Display)
• 3 Line 4 Digits ultra bright LED Display (up to 9999).
• On site Programmable CT/PT Ratios.
• User selectable CT Secondary 1A/5A.
• User selectable PT Secondary from 100 VLL to 500 VLL.
• User selectable 3ph3wire / 3ph4wire / single phase Network.
• Wide auxillary Power Supply which can accept any input between 40V – 300V AC/DC or 12V – 48V DC .
• Storage of MIN / MAX values.
• Measurement & Display of RPM, Run hours, On hours & No. of Interrupts.
• Load Manager for indicating percentage of system current.(available in single line only)
• Accuracy Class 1.0
• Operating temperature 0°C to +55°C
• Standards IEC 61326-1: 2005, IEC 61010-1-2001, IEC60529
•Conforms to IP 50 (for front face) & IP 20 (for back)

Multifunction Digital Relay คืออะไร

Multifunction Digital Relay หรือ รีเลย์ดิจิตอลมัลติฟังก์ชั่น เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการป้องกันและควบคุมระบบไฟฟ้า โดยรวมฟังก์ชันการทำงานหลายอย่างในรีเลย์ตัวเดียว ต่างจากรีเลย์แบบดั้งเดิมที่อาจทำงานได้เพียงฟังก์ชันเดียว Multifunction Digital Relay มีความสามารถในการตรวจสอบและป้องกันหลายพารามิเตอร์ในระบบไฟฟ้า เช่น แรงดัน กระแส ความถี่ และลำดับเฟส ซึ่งทั้งหมดนี้สามารถตั้งค่าและควบคุมได้ผ่านระบบดิจิตอล

ฟังก์ชันที่มักพบใน Multifunction Digital Relay

1. การป้องกันแรงดัน (Voltage Protection): ป้องกันระบบไฟฟ้าจากแรงดันเกิน (Overvoltage) และแรงดันตก (Undervoltage) เพื่อป้องกันอุปกรณ์ไฟฟ้า
2. การป้องกันกระแสเกิน (Overcurrent Protection): ตรวจสอบกระแสไฟฟ้าในระบบและป้องกันกระแสเกิน ซึ่งอาจเกิดจากการลัดวงจรหรือลากโหลด (Overload)
3. การป้องกันการลัดวงจร (Short Circuit Protection): ตรวจสอบการเกิดการลัดวงจรและตัดการทำงานของระบบไฟฟ้าทันทีเพื่อป้องกันความเสียหาย
4. การป้องกันเฟส (Phase Protection): ตรวจสอบความสมดุลของเฟสในระบบไฟฟ้า 3 เฟส หากเฟสหาย (Phase Loss) หรือเฟสไม่สมดุล รีเลย์จะสั่งตัดระบบ
5. การป้องกันความถี่ (Frequency Protection): ตรวจสอบความถี่ไฟฟ้าในระบบ หากความถี่สูงหรือต่ำเกินขอบเขต รีเลย์จะทำการป้องกัน
6. ฟังก์ชันการจับเวลา (Timing Functions): สามารถตั้งเวลาการทำงานหรือตั้งค่าความล่าช้าในการตัดวงจร เช่น ตั้งเวลาให้ระบบทำงานตามเวลาที่กำหนดก่อนทำการป้องกันหรือการรีเซ็ต

ข้อดีของ Multifunction Digital Relay

1. ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การตรวจวัดและประมวลผลมีความแม่นยำและรวดเร็ว
2. การตรวจสอบพารามิเตอร์หลายค่า: หนึ่งในข้อได้เปรียบหลักของ Multifunction Digital Relay คือสามารถตรวจสอบและป้องกันพารามิเตอร์หลายตัวได้ในอุปกรณ์เดียว เช่น แรงดัน กระแส ความถี่ และลำดับเฟส
3. การตั้งค่าและปรับแต่งง่าย: สามารถปรับแต่งค่าการทำงานผ่านอินเตอร์เฟซดิจิตอล ทำให้การตั้งค่าค่าการทำงาน เช่น ค่าแรงดันและกระแสที่ต้องการตัด ง่ายและสะดวก
4. การเชื่อมต่อกับระบบควบคุมกลาง: Multifunction Digital Relay สามารถเชื่อมต่อกับระบบควบคุมอัตโนมัติ (SCADA) หรือระบบตรวจสอบแบบรีโมทได้ ทำให้สามารถควบคุมและตรวจสอบการทำงานจากระยะไกลได้
5. การลดต้นทุน: แทนที่จะใช้รีเลย์หลายตัวในการป้องกันหลายพารามิเตอร์ Multifunction Digital Relay สามารถรวมฟังก์ชันเหล่านี้เข้าด้วยกันในอุปกรณ์เดียว ช่วยลดจำนวนอุปกรณ์ที่ต้องติดตั้งและบำรุงรักษา
