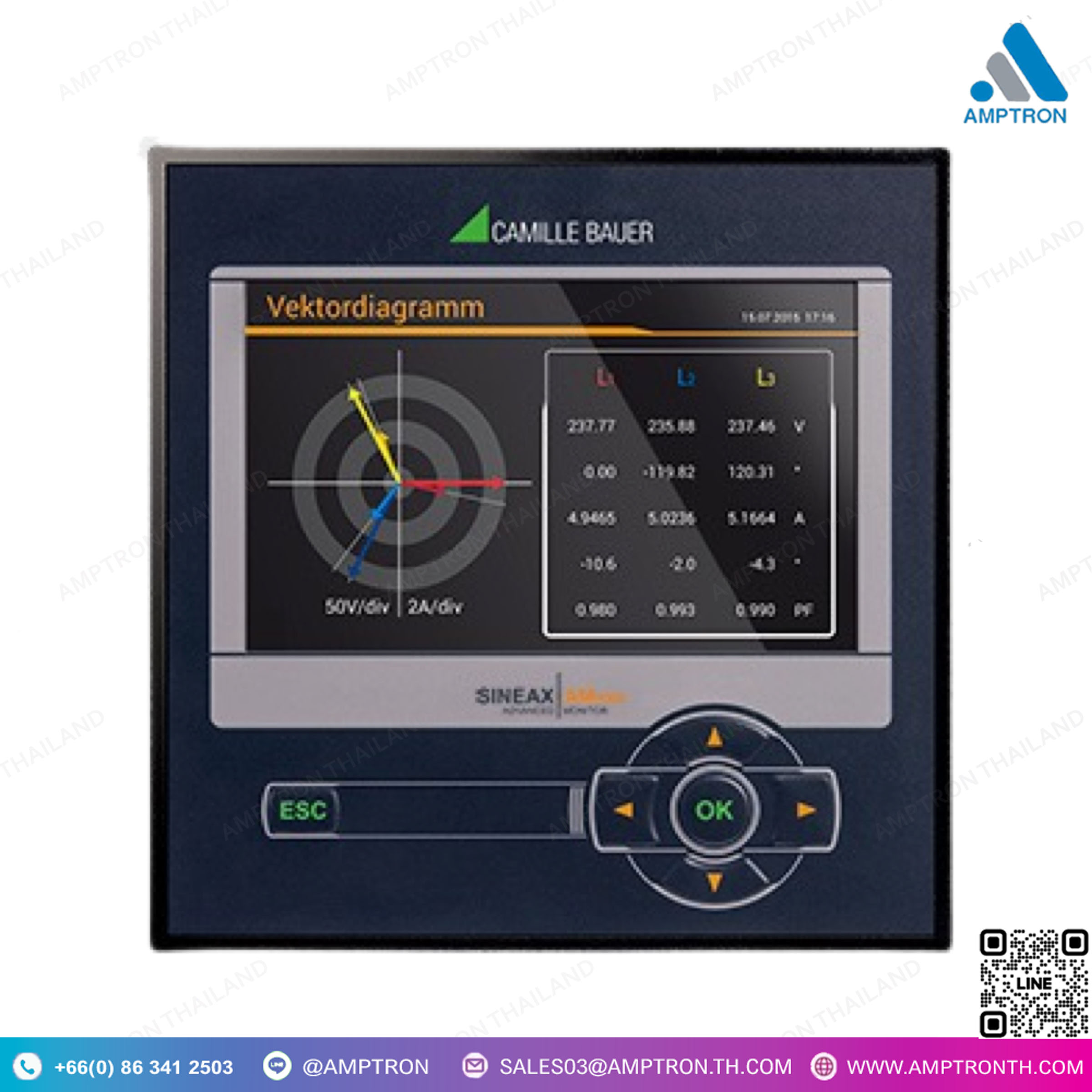

มิเตอร์ตรวจสอบคุณภาพกำลังไฟฟ้า รุ่น SINEAX AM3000
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SINEAX AM3000
Size : 144 x 144 mm
• อุปกรณ์ตรวจสอบพลังงาน (PMD) สำหรับบันทึกพารามิเตอร์ทางไฟฟ้าทั้งหมด ขนาด 144 x 144 มม. สำหรับติดตั้งแผง
• หน้าจอ TFT (320x240px) พร้อมเว็บเซิร์ฟเวอร์ในตัวสำหรับการเข้าถึงจากระยะไกล, การแสดงผล และการวิเคราะห์ข้อมูลที่วัดได้
“• Accuracu class : Voltage, Current 0.1%
Active ,Reactive ,Apparent energy 0.2%
Active Energy (IEC 62053-21/22) 0.2s
Reactive Energy (IEC 62053-24) 0.2s”
• ค่าเฉลี่ยพลังงานพร้อมการวิเคราะห์แนวโน้มเพื่อป้องกันการพุ่งขึ้นของโหลด
• ตัวเลือก: การเก็บข้อมูลกราฟโหลดพร้อมช่วงการแปรผัน (ต่ำสุด/สูงสุด) ต่อช่วงเวลา
• พลังงานจริง class 0.2S, พลังงานเชิงพาณิชย์ class 0.5S (HT/NT, การจ่าย/การชาร์จ), ความละเอียดที่ปรับได้
• ค่าเฉลี่ยอื่นๆ และเคาน์เตอร์ที่สามารถเลือกขนาดฐานข้อมูลได้
• อินเตอร์เฟซ IEC 61850
• การป้องกัน IP54 (ด้านหน้า), IP30 (ตัวเครื่อง), IP20 (ขั้วต่อ)
• รายงานการทดสอบแบบเลือกได้
DESCRIPTION
• Power Monitoring Devices (PMD) for recording all electrical parameters. 144 x 144 mm for panel mounting.
• TFT display (320x240px). The integrated webserver provides remote acquisition, visualization and analysis of measured data
• Accuracu class : Voltage, Current 0.1%
Active ,Reactive ,Apparent energy 0.2%
Active Energy (IEC 62053-21/22) 0.2s
Reactive Energy (IEC 62053-24) 0.2s”
• Average power values with trend analysis to avoid load peaks
• Optional: load curve storage with fluctuation bandwidth (min/max) per interval
• Active energy class 0.2S, reactive energy class 0.5S (HT/NT, supply/discharge), programmable resolution
• Other averages and counters with selectable base size
• IEC61850-Interface
• Protection IP54 (front), IP30 (housing), IP20 (terminals)
• Optional Test certificate
Multifunction Digital Relay คืออะไร
Multifunction Digital Relay หรือ รีเลย์ดิจิตอลมัลติฟังก์ชั่น เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการป้องกันและควบคุมระบบไฟฟ้า โดยรวมฟังก์ชันการทำงานหลายอย่างในรีเลย์ตัวเดียว ต่างจากรีเลย์แบบดั้งเดิมที่อาจทำงานได้เพียงฟังก์ชันเดียว Multifunction Digital Relay มีความสามารถในการตรวจสอบและป้องกันหลายพารามิเตอร์ในระบบไฟฟ้า เช่น แรงดัน กระแส ความถี่ และลำดับเฟส ซึ่งทั้งหมดนี้สามารถตั้งค่าและควบคุมได้ผ่านระบบดิจิตอล
ฟังก์ชันที่มักพบใน Multifunction Digital Relay
- การป้องกันแรงดัน (Voltage Protection): ป้องกันระบบไฟฟ้าจากแรงดันเกิน (Overvoltage) และแรงดันตก (Undervoltage) เพื่อป้องกันอุปกรณ์ไฟฟ้า
- การป้องกันกระแสเกิน (Overcurrent Protection): ตรวจสอบกระแสไฟฟ้าในระบบและป้องกันกระแสเกิน ซึ่งอาจเกิดจากการลัดวงจรหรือลากโหลด (Overload)
- การป้องกันการลัดวงจร (Short Circuit Protection): ตรวจสอบการเกิดการลัดวงจรและตัดการทำงานของระบบไฟฟ้าทันทีเพื่อป้องกันความเสียหาย
- การป้องกันเฟส (Phase Protection): ตรวจสอบความสมดุลของเฟสในระบบไฟฟ้า 3 เฟส หากเฟสหาย (Phase Loss) หรือเฟสไม่สมดุล รีเลย์จะสั่งตัดระบบ
- การป้องกันความถี่ (Frequency Protection): ตรวจสอบความถี่ไฟฟ้าในระบบ หากความถี่สูงหรือต่ำเกินขอบเขต รีเลย์จะทำการป้องกัน
- ฟังก์ชันการจับเวลา (Timing Functions): สามารถตั้งเวลาการทำงานหรือตั้งค่าความล่าช้าในการตัดวงจร เช่น ตั้งเวลาให้ระบบทำงานตามเวลาที่กำหนดก่อนทำการป้องกันหรือการรีเซ็ต
ข้อดีของ Multifunction Digital Relay
- ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การตรวจวัดและประมวลผลมีความแม่นยำและรวดเร็ว
- การตรวจสอบพารามิเตอร์หลายค่า: หนึ่งในข้อได้เปรียบหลักของ Multifunction Digital Relay คือสามารถตรวจสอบและป้องกันพารามิเตอร์หลายตัวได้ในอุปกรณ์เดียว เช่น แรงดัน กระแส ความถี่ และลำดับเฟส
- การตั้งค่าและปรับแต่งง่าย: สามารถปรับแต่งค่าการทำงานผ่านอินเตอร์เฟซดิจิตอล ทำให้การตั้งค่าค่าการทำงาน เช่น ค่าแรงดันและกระแสที่ต้องการตัด ง่ายและสะดวก
- การเชื่อมต่อกับระบบควบคุมกลาง: Multifunction Digital Relay สามารถเชื่อมต่อกับระบบควบคุมอัตโนมัติ (SCADA) หรือระบบตรวจสอบแบบรีโมทได้ ทำให้สามารถควบคุมและตรวจสอบการทำงานจากระยะไกลได้
- การลดต้นทุน: แทนที่จะใช้รีเลย์หลายตัวในการป้องกันหลายพารามิเตอร์ Multifunction Digital Relay สามารถรวมฟังก์ชันเหล่านี้เข้าด้วยกันในอุปกรณ์เดียว ช่วยลดจำนวนอุปกรณ์ที่ต้องติดตั้งและบำรุงรักษา
