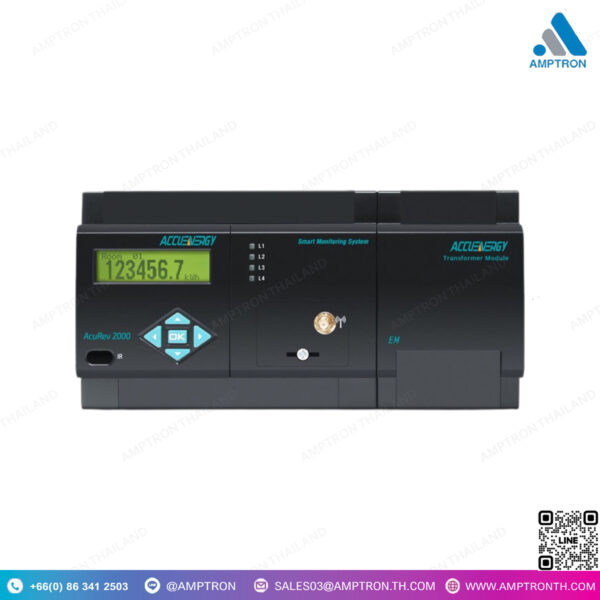

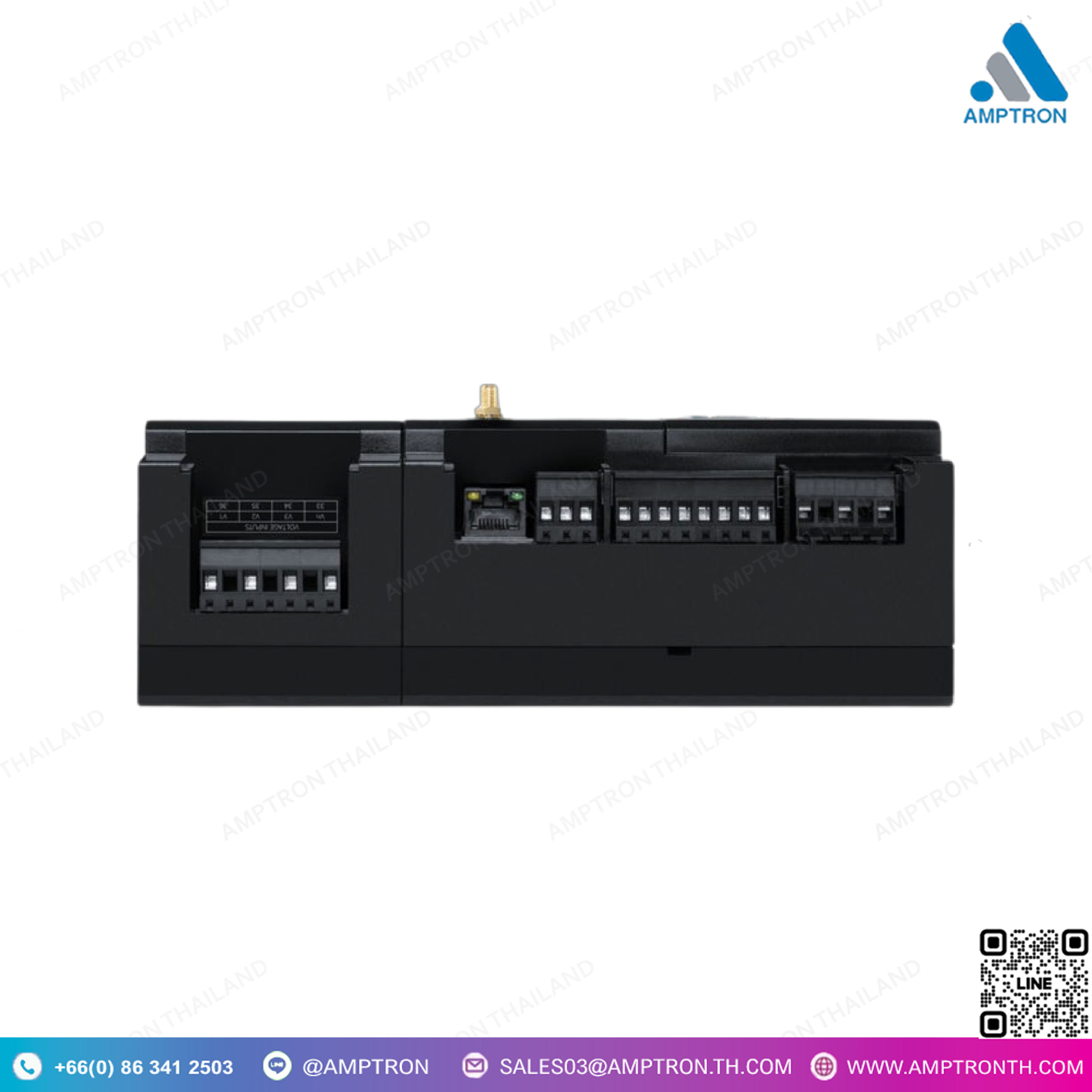

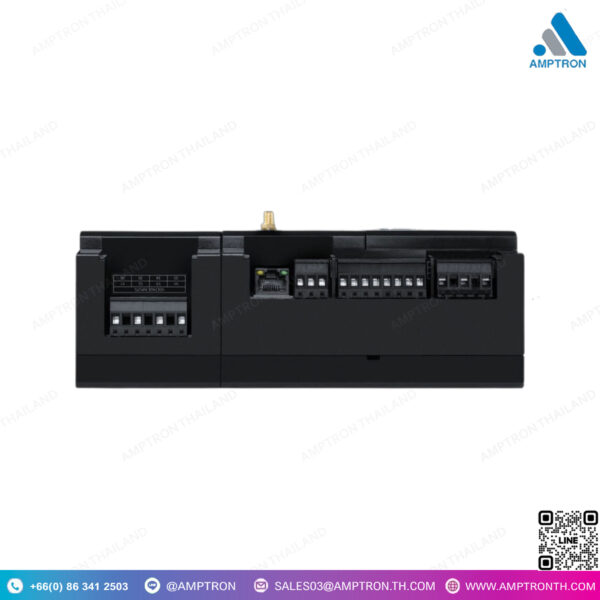

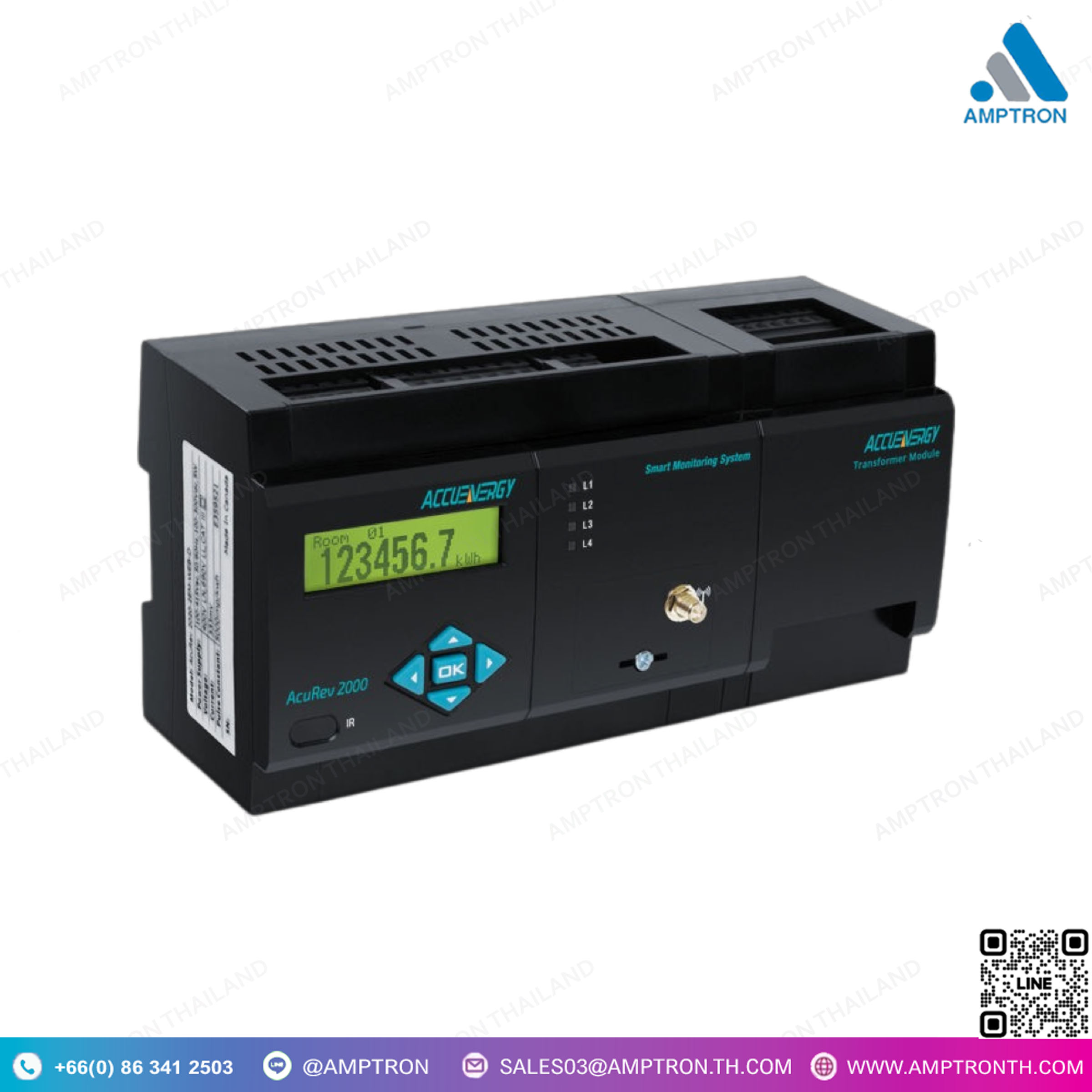

มิเตอร์วัดกำลังและพลังงานมัลติฟังก์ชั่น รุ่น AcuRev 2000
Brand : ACCUENERGY
Catalog : Google Drive
Model : AcuRev 2020
Size : N/A
• เกรด ANSI C12.20 class 0.5 & IEC 62053-22 class 0.5s
• การตรวจสอบคุณภาพพลังงานให้การวิเคราะห์ฮาร์มอนิกและการบันทึกเหตุการณ์ PQ ขั้นสูง
• บันทึกข้อมูล 8MB ในตัวสำหรับการบันทึกพารามิเตอร์พลังงาน สามารถอัพเกรดเป็น 4GB
• รองรับหลายโปรโตคอลและอินเตอร์เฟซในอุตสาหกรรม
• ออกแบบด้วยคุณสมบัติด้านความปลอดภัยที่เป็นผู้นำในอุตสาหกรรม
• ตัวเลือกการแสดงผลระยะไกล: ตั้งค่าด้วยหน้าจอในตัวหรือหน้าจอภายนอกที่เชื่อมต่อจากระยะไกล
• ตัวเลือกอินพุต 9 หรือ 18 วงจร เพื่อให้แน่ใจว่าไม่มีวงจรใดที่เหลือ
• อุณหภูมิในการทำงาน -25°C ถึง 70°C
• รายงานการทดสอบแบบเลือกได้
DESCRIPTION
• Revenue Grade: ANSI C12.20 class 0.5 & IEC 62053-22 class 0.5s
• Power quality monitoring provides harmonic analysis & advanced PQ event logging
• Built-in 8MB data logging for recording energy parameters. Upgradeable to 4GB
• Support for multiple industrial protocols & interfaces
• Designed with industry-leading security features
• Optional Remote display: Configure with a built-in display or an external, remote display
• 9 or 18 circuits input options so no circuits will be left empty
• Operating Temperature -25°C to 70°C
• Optional test report
Multifunction Digital Relay คืออะไร
Multifunction Digital Relay หรือ รีเลย์ดิจิตอลมัลติฟังก์ชั่น เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการป้องกันและควบคุมระบบไฟฟ้า โดยรวมฟังก์ชันการทำงานหลายอย่างในรีเลย์ตัวเดียว ต่างจากรีเลย์แบบดั้งเดิมที่อาจทำงานได้เพียงฟังก์ชันเดียว Multifunction Digital Relay มีความสามารถในการตรวจสอบและป้องกันหลายพารามิเตอร์ในระบบไฟฟ้า เช่น แรงดัน กระแส ความถี่ และลำดับเฟส ซึ่งทั้งหมดนี้สามารถตั้งค่าและควบคุมได้ผ่านระบบดิจิตอล
ฟังก์ชันที่มักพบใน Multifunction Digital Relay
- การป้องกันแรงดัน (Voltage Protection): ป้องกันระบบไฟฟ้าจากแรงดันเกิน (Overvoltage) และแรงดันตก (Undervoltage) เพื่อป้องกันอุปกรณ์ไฟฟ้า
- การป้องกันกระแสเกิน (Overcurrent Protection): ตรวจสอบกระแสไฟฟ้าในระบบและป้องกันกระแสเกิน ซึ่งอาจเกิดจากการลัดวงจรหรือลากโหลด (Overload)
- การป้องกันการลัดวงจร (Short Circuit Protection): ตรวจสอบการเกิดการลัดวงจรและตัดการทำงานของระบบไฟฟ้าทันทีเพื่อป้องกันความเสียหาย
- การป้องกันเฟส (Phase Protection): ตรวจสอบความสมดุลของเฟสในระบบไฟฟ้า 3 เฟส หากเฟสหาย (Phase Loss) หรือเฟสไม่สมดุล รีเลย์จะสั่งตัดระบบ
- การป้องกันความถี่ (Frequency Protection): ตรวจสอบความถี่ไฟฟ้าในระบบ หากความถี่สูงหรือต่ำเกินขอบเขต รีเลย์จะทำการป้องกัน
- ฟังก์ชันการจับเวลา (Timing Functions): สามารถตั้งเวลาการทำงานหรือตั้งค่าความล่าช้าในการตัดวงจร เช่น ตั้งเวลาให้ระบบทำงานตามเวลาที่กำหนดก่อนทำการป้องกันหรือการรีเซ็ต
ข้อดีของ Multifunction Digital Relay
- ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การตรวจวัดและประมวลผลมีความแม่นยำและรวดเร็ว
- การตรวจสอบพารามิเตอร์หลายค่า: หนึ่งในข้อได้เปรียบหลักของ Multifunction Digital Relay คือสามารถตรวจสอบและป้องกันพารามิเตอร์หลายตัวได้ในอุปกรณ์เดียว เช่น แรงดัน กระแส ความถี่ และลำดับเฟส
- การตั้งค่าและปรับแต่งง่าย: สามารถปรับแต่งค่าการทำงานผ่านอินเตอร์เฟซดิจิตอล ทำให้การตั้งค่าค่าการทำงาน เช่น ค่าแรงดันและกระแสที่ต้องการตัด ง่ายและสะดวก
- การเชื่อมต่อกับระบบควบคุมกลาง: Multifunction Digital Relay สามารถเชื่อมต่อกับระบบควบคุมอัตโนมัติ (SCADA) หรือระบบตรวจสอบแบบรีโมทได้ ทำให้สามารถควบคุมและตรวจสอบการทำงานจากระยะไกลได้
- การลดต้นทุน: แทนที่จะใช้รีเลย์หลายตัวในการป้องกันหลายพารามิเตอร์ Multifunction Digital Relay สามารถรวมฟังก์ชันเหล่านี้เข้าด้วยกันในอุปกรณ์เดียว ช่วยลดจำนวนอุปกรณ์ที่ต้องติดตั้งและบำรุงรักษา
