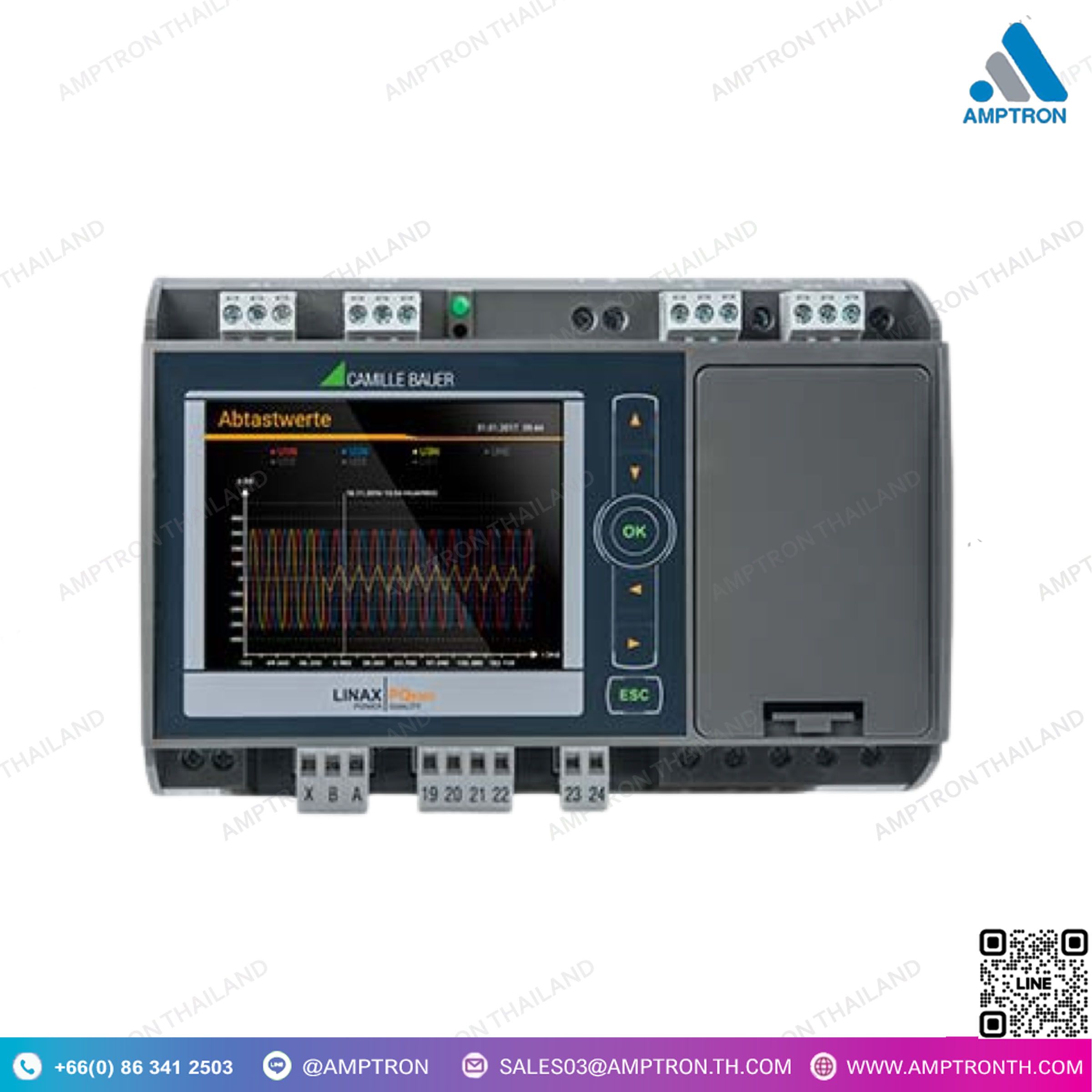

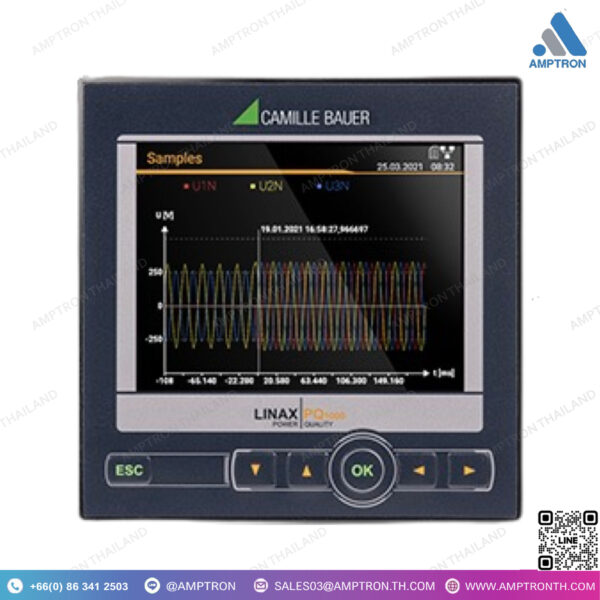

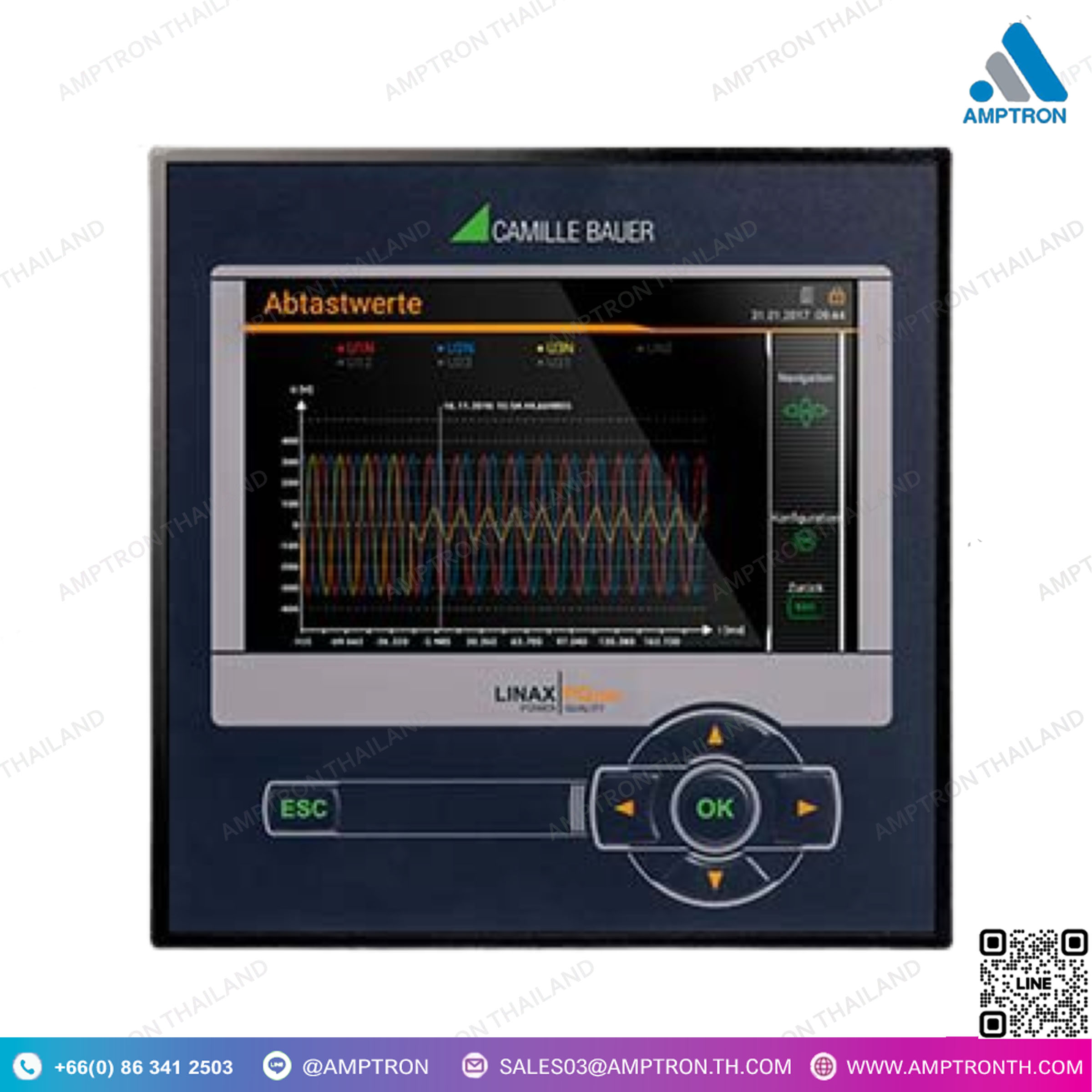

Power Quality Monitoring LINAX PQ1000 PQ3000 PQ5000 Series
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : PQ1000, PQ3000 , PQ5000
สถิติคุณภาพพลังงาน
• ค่าแนวโน้มทั้งหมดที่จำเป็นสำหรับอุปกรณ์ประเภท A ตาม IEC 61000-4-30Ed.3 จะถูกบันทึกโดยอัตโนมัติ พวกเขาอนุญาตให้มีการตรวจสอบความสอดคล้องตามมาตรฐานในภายหลัง
เหตุการณ์ด้านคุณภาพพลังงาน
• เหตุการณ์คุณภาพพลังงานช่วยพิสูจน์ข้อจำกัดความพร้อมใช้งานของกริดชั่วคราว ความผิดพลาด
การวิเคราะห์และการค้นพบสาเหตุของการรบกวน. เหตุการณ์ PQ มีอยู่ใน
รายการที่มีรายละเอียดที่สำคัญที่สุด การเลือกรายการจะพาคุณโดยตรง
ไปยังภาพกราฟิกของเหตุการณ์ ขึ้นอยู่กับเวลาบันทึกที่กำหนดค่าไว้
สามารถประเมินรายการต่อไปนี้สำหรับแรงดันไฟฟ้าและกระแสไฟฟ้าทั้งหมด:
– รูปแบบเส้นโค้ง: ถึง 1 วินาทีก่อนและ 5 วินาทีหลังเหตุการณ์
– ค่า RMS 1/2: ถึง 1 วินาทีก่อน และ 3 นาทีหลังเหตุการณ์”””
ข้อมูลธาตุ
• ข้อมูลที่เป็นระยะ โดยเฉพาะอย่างยิ่งสำหรับการจัดการพลังงาน ได้รับมา ข้อมูลอ้างอิงจาก
ค่าเฉลี่ยพลังงานและการอ่านมิเตอร์ที่บันทึกไว้ในช่วงปกติ
แอปพลิเคชันทั่วไปคือการได้มาของโปรไฟล์โหลด (ช่วงระหว่าง 10s ถึง 1h) หรือการกำหนด
ของการใช้พลังงานจากความแตกต่างของการอ่านค่ามิเตอร์
ค่าเฉลี่ยที่ได้ตามลำดับด้วยช่วงของความผันผวน เช่น สูงสุดและ
ค่า RMS ต่ำสุดต่อช่วง ค่าเฉลี่ยอาจได้มาสำหรับการเลือกได้อย่างอิสระ
ตัวแปรพื้นฐาน.
ตัวแปรพื้นฐานเพิ่มเติมยังสามารถถูกตรวจสอบสำหรับการอ่านมิเตอร์ เช่น ต่อเฟสหรือเฉพาะ
เกี่ยวข้องกับวัฏจักรพื้นฐาน.
เหตุการณ์
• เหตุการณ์หรือสัญญาณเตือน – ซึ่งผู้ใช้ได้กำหนดนอกเหนือจากการเฝ้าดูอย่างต่อเนื่อง
เหตุการณ์คุณภาพพลังงาน – ถูกระบุไว้ในรายการรวมถึงข้อมูลเวลา การเปลี่ยนสถานะหรือ
การเปิดใช้งานหรือปิดใช้งานสถานะค่าจำกัดหรือฟังก์ชันการตรวจสอบซึ่งผู้ใช้
ได้รับการจัดประเภทเป็นสัญญาณเตือนภัยหรือเหตุการณ์หรือการละเมิดขีดจำกัดก่อนเกิดเหตุหรือสัญญาณเตือนภัยของ
อุณหภูมิสูงสุดและกระแสไฟฟ้าขัดข้องได้รับการจดทะเบียนตามลำดับ”””
บันทึกการตรวจสอบ
• รายการพื้นที่บริการนี้บันทึกกิจกรรมทั้งหมดที่เกี่ยวข้องกับความปลอดภัยที่อาจส่งผลกระทบต่อ
ความสอดคล้องของข้อมูลหรือเป็นอันตรายต่อความปลอดภัยด้านไอที มันแทนที่รายการโอเปอเรเตอร์ของเฟิร์มแวร์เก่า
เวอร์ชันและไม่สามารถลบหรือเปลี่ยนแปลงได้โดยผู้ใช้ การเชื่อมต่อใด ๆ กับอุปกรณ์
ความพยายามในการเข้าสู่ระบบใด ๆ (ไม่ว่าจะสำเร็จหรือไม่) การออกจากระบบใด ๆ (ไม่ว่าจะเปิดใช้งานหรือหมดเวลา) ใด ๆ
การเปลี่ยนแปลงการกำหนดค่าอุปกรณ์ การรีเซ็ตข้อมูล การอัปเดตเฟิร์มแวร์ การแสดงผลใดๆ
ของบันทึกการตรวจสอบและมากกว่านั้นได้รับการจดทะเบียนตามลำดับรวมถึงข้อมูลของผู้ใช้
เนื้อหาของบันทึกการตรวจสอบอาจถูกส่งต่อไปยังเซิร์ฟเวอร์ตรวจสอบกริดส่วนกลาง
โดย Syslog
Description
POWER QUALITY STATISTICS
• All of the trend values required for a Class A device according to IEC 61000-4-30
Ed.3 are automatically recorded. They permit the subsequent verification of standard conformity.
POWER QUALITY EVENTS
“• Power quality events serve the proof of temporary grid availability limitations, fault
analyses and the discovery of the causes of disturbances. PQ events are available in
lists containing the most important details. The selection of an entry takes you directly
to the graphic representation of the event. Depending on the configured recording time,
the following items may be assessed for all voltages and currents:
− Curve shape: Up to 1 second before and 5 seconds after the event
− RMS 1/2 values: Up to 1 second before and 3 minutes after the event”
PERIODIC DATA
“• Periodic data, in particular for energy management, is acquired. The data is based on
power averages and meter readings which are saved in regular intervals.
Typical applications are the acquisition of load profiles (intervals of 10s to 1h) or the determination
of the energy consumption from the difference of meter readings.
Averages are respectively acquired with a range of fluctuation, i.e. maximum and
minimum RMS values per interval. Averages may also be acquired for freely selectable
base variables.
Further base variables can also be monitored for meter readings, e.g. per phase or only
related to the basic cycle.”
EVENTS
“• Events or alarms – which users have determined in addition to continually monitored
power quality events – are stated in lists including time information. State transitions or
the activation or deactivation of limit value states or monitoring functions, which users
have classified as alarms or events, or the infringement on pre-alarm or alarm limits of
optional temperature and fault current inputs are respectively registered”
AUDIT-LOG
“• This list of the service area logs all activities relevant to safety which might impair
data consistency or endanger IT safety. It replaces the operator list of older firmware
versions and cannot be deleted or changed by users. Any connection to the device,
any login attempt (be it successful or not), any logoff (be it active or by timeout), any
change in the device configuration, any reset of data, any firmware update, any display
of the audit log and much more is respectively registered including user information.
The content of the audit log may also be forwarded to a central grid monitoring server
by Syslog.”
