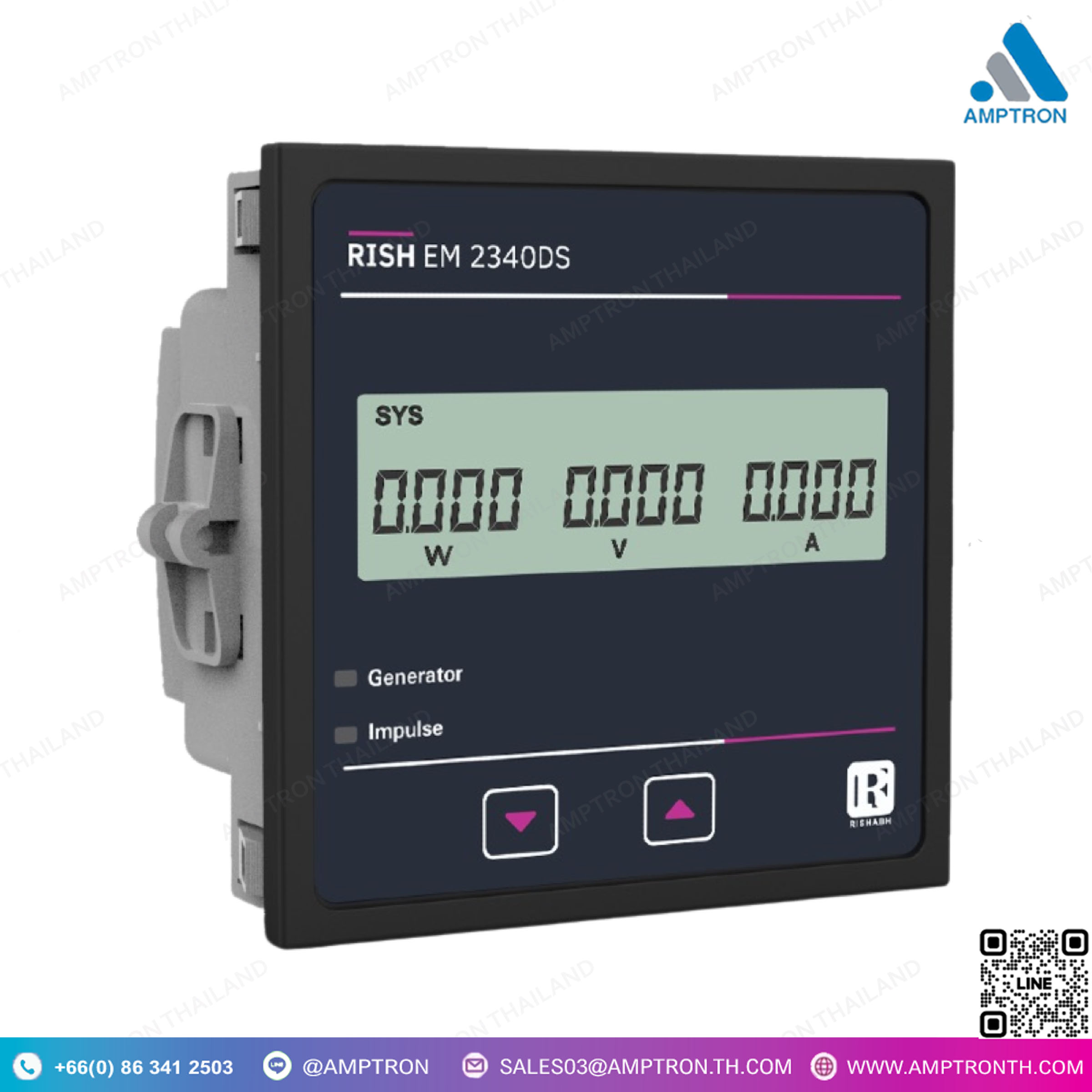

Energy Meter วัดพารามิเตอร์ไฟฟ้าแยกพลังงาน แบบ Dual Source
Brand : RISHABH
Catalog : Google Drive
Model : RISH EM 2340
Size : 96x96mm.
• วัดคลื่นรูปคลื่นที่ผิดเพี้ยนได้ถึงฮาร์มอนิกที่ 15
• ความแม่นยำตามมาตรฐาน IEC 62053-21, IEC 62053-23
• เครื่องมือสามารถวัด THD (Total Harmonic Distortion) ต่อแรงดันและกระแสในแต่ละเฟส
• ตั้งโปรแกรมการกำหนดค่าระบบที่ไซต์งาน: 3เฟส 4 สาย / 3เฟส 3 สาย / 1เฟส 2 สาย
• ตั้งโปรแกรมอัตราส่วน CT และ PT ที่ไซต์งาน
• การเข้าถึงระยะไกลโดยตรง (ตัวเลือกเสริม)
• รีเลย์เอาต์พุตแบบสัญญาณเตือน (Limit Alarm) หรือ Pulse (ตัวเลือกเสริม)
• LCD แสดงพารามิเตอร์ 3 ตัวในครั้งเดียว
• ในกรณีที่เกิดไฟฟ้าขัดข้อง เครื่องมือจะบันทึกหน้าจอล่าสุดที่แสดงไว้
• Run Hour บันทึกจำนวนชั่วโมงที่โหลดเชื่อมต่ออยู่, ON Hour คือช่วงเวลาที่เครื่องทำงาน
• ได้รับการรับรองมาตรฐาน IP 50 (ด้านหน้า) ตามมาตรฐาน IEC 60529
• อุณหภูมิการทำงาน -10°C ถึง +55°C
• มาตรฐานที่ใช้: IEC 61010-1: 2010, IEC 61326
DESCRIPTION
• Measures distorted waveform up to 15th Harmonic
• Accuracy as per IEC 62053-21,IEC62053-23
• The instrument measures THD per phase voltage & current.
• Onsite Programmable System Configuration 3PH4W/ 3PH3W / 1PH2W.
• Onsite Programmable CT ratios and PT ratios
• Direct remote access(Optional)
• Limit (Alarm) or Pulse Relay Output(Optional)
• LCD shows 3 Parameters at a glance
• In case of power failure, the instrument memorizes the last displayed screen.
• Run Hour records the number of hours load is connected. ON Hour is the period for which the
• Conforms to IP 50 (front face) as per IEC60529
• Operating temperature -10°C to +55°C
• Standard IEC 61010-1- 2010, IEC 61326
Energy Meter คืออะไร
Energy Meter หรือ มิเตอร์วัดพลังงาน คืออุปกรณ์ที่ใช้วัดปริมาณพลังงานไฟฟ้าที่ถูกใช้ในระบบไฟฟ้า ซึ่งสามารถวัดได้ทั้งพลังงานที่ใช้งานจริง (Active Energy) และพลังงานที่เกิดจากการขัดแย้งในระบบ (Reactive Energy) โดยปกติแล้วจะใช้ในการวัดพลังงานที่ถูกบริโภคในบ้านหรือโรงงานเพื่อคิดคำนวณค่าไฟฟ้า
อธิบายให้เข้าใจง่ายๆ คือ:
- วัดพลังงานที่ใช้: มิเตอร์จะคอยบันทึกการใช้พลังงานไฟฟ้าของเราในหน่วย กิโลวัตต์ชั่วโมง (kWh) ซึ่งเป็นหน่วยที่ใช้คิดค่าไฟฟ้าในบ้านหรือธุรกิจ เช่น หากมิเตอร์วัดว่าเราใช้ไฟฟ้าไป 100 kWh ก็หมายความว่าเราใช้พลังงานไฟฟ้า 100 กิโลวัตต์เป็นเวลาหนึ่งชั่วโมง หรือใช้พลังงานในปริมาณนี้ในช่วงเวลาที่ผ่านมา
- วัดประเภทต่างๆ ของพลังงาน:
- Active Energy (พลังงานจริง) คือพลังงานที่เราใช้จริงๆ ในการทำงานต่างๆ เช่น การเปิดไฟ หรือการใช้อุปกรณ์ไฟฟ้า
- Reactive Energy (พลังงานรีแอคทีฟ) คือพลังงานที่ไม่ได้ทำงานจริงๆ แต่กลับมาในระบบไฟฟ้า เช่น พลังงานที่เกิดจากมอเตอร์ไฟฟ้าหรืออุปกรณ์ที่มีการขยายแรงดันและกระแสไฟฟ้า
- Apparent Energy (พลังงานปรากฏ) เป็นการรวมกันระหว่างพลังงานจริงและพลังงานรีแอคทีฟ
- การใช้ในชีวิตประจำวัน: มิเตอร์วัดพลังงานจะช่วยให้บริษัทไฟฟ้าสามารถคำนวณค่าใช้จ่ายจากการใช้พลังงานไฟฟ้าได้อย่างแม่นยำ โดยจะแสดงค่าในหน่วย kWh บนหน้าจอ หรือสามารถอ่านได้จากตัวเลขที่ปรากฏบนหน้าปัดของมิเตอร์
