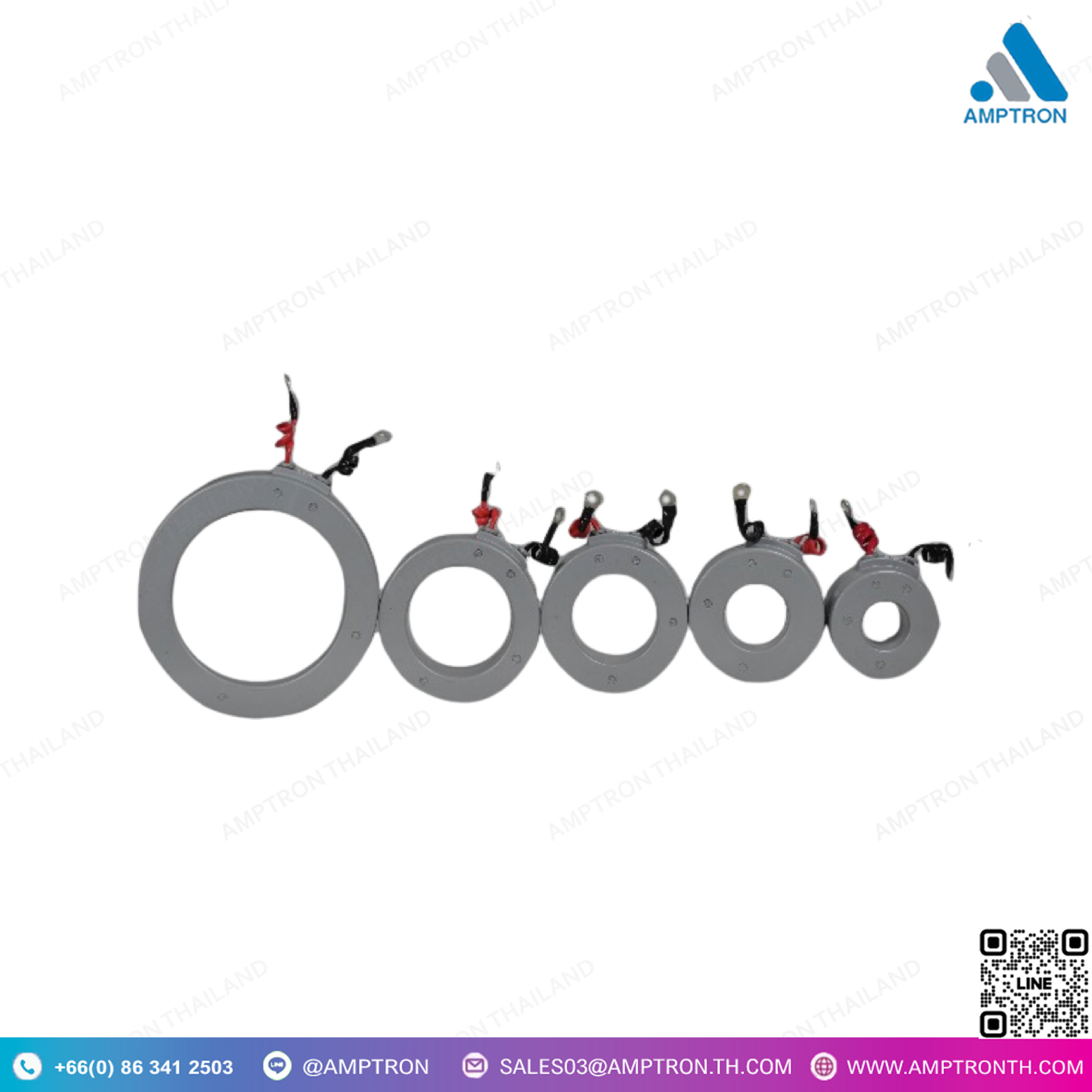

หม้อแปลงวัดกระแสไฟฟ้าแบบกลม Round CT – TWE
Brand : RISHABH
Catalog : Google Drive
Model : TW – E

• วัสดุ โพลีคาร์บอเนต ไม่ลามไฟตามมาตรฐาน UL94V-0
• การเชื่อมต่อ: ลำลูกกาขนาด 2.5 ตร.ม. มีให้เลือกที่ด้านรอง
• ฉนวนคลาส: อี (120)C สูงสุด)
• แรงดันไฟฟ้าของระบบ: สูงสุด 720V
• แรงดันการทดสอบ: สำหรับวงแหวน (หน้าต่าง) ประเภท CT: 3KV 50 Hz เป็นเวลา 1 นาที
• ความถี่ในการทำงาน: 50Hz / 60Hz
• ระดับความชื่นชอบหลัก: 50 Ato 5000 A
• จัดอันดับผลลัพธ์รอง: มาตรฐาน 5A (1Aon request)
• ภาระการจัดอันดับ: 1, 1.25, 1.5, 2.5, 3.75, 5, 7.5, 10, 12.5, 15 VA
• ระดับความแม่นยำ: 0.2 สำหรับการวัดในห้องปฏิบัติการและพลังงาน, 0.5, 0.5S สำหรับการวัดที่แม่นยำ, kWh, 1 สำหรับการวัดทั่วไป, 3 สำหรับเครื่องมือระบุ
• IEC-61869-1&2 / IEC- 60044-1, BS 3938, IS 2705-1, 2&3

DESCRIPTION

• Case : Unfilled polycarbonate, flame retardant grades classified UL94V-0
• Connection : 2.5 sqmm Lug available at secondary side.
• Insulation class : E (120°C max)
• System voltage : 720V maximum
• Test voltage : For Ring (Window) type CT: 3KV 50 Hz for 1 min
• Operating frequency : 50Hz / 60 Hz
• Rated primary rating : 50 Ato 5000 A
• Rated secondary output : 5Astandard (1Aon request)
• Rated burden : 1, 1.25, 1.5, 2.5, 3.75, 5, 7.5, 10, 12.5, 15 VA
• Class of accuracy : 0.2 for laboratory and power measurement, 0.5, 0.5S for accurate measuring, kWh, 1 for general measurement , 3 for indicating instruments
• IEC-61869-1&2 / IEC- 60044 -1, BS 3938, IS 2705 -1,2&3

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
 หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

1. 1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
   2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
   3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

• • สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
  • ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
