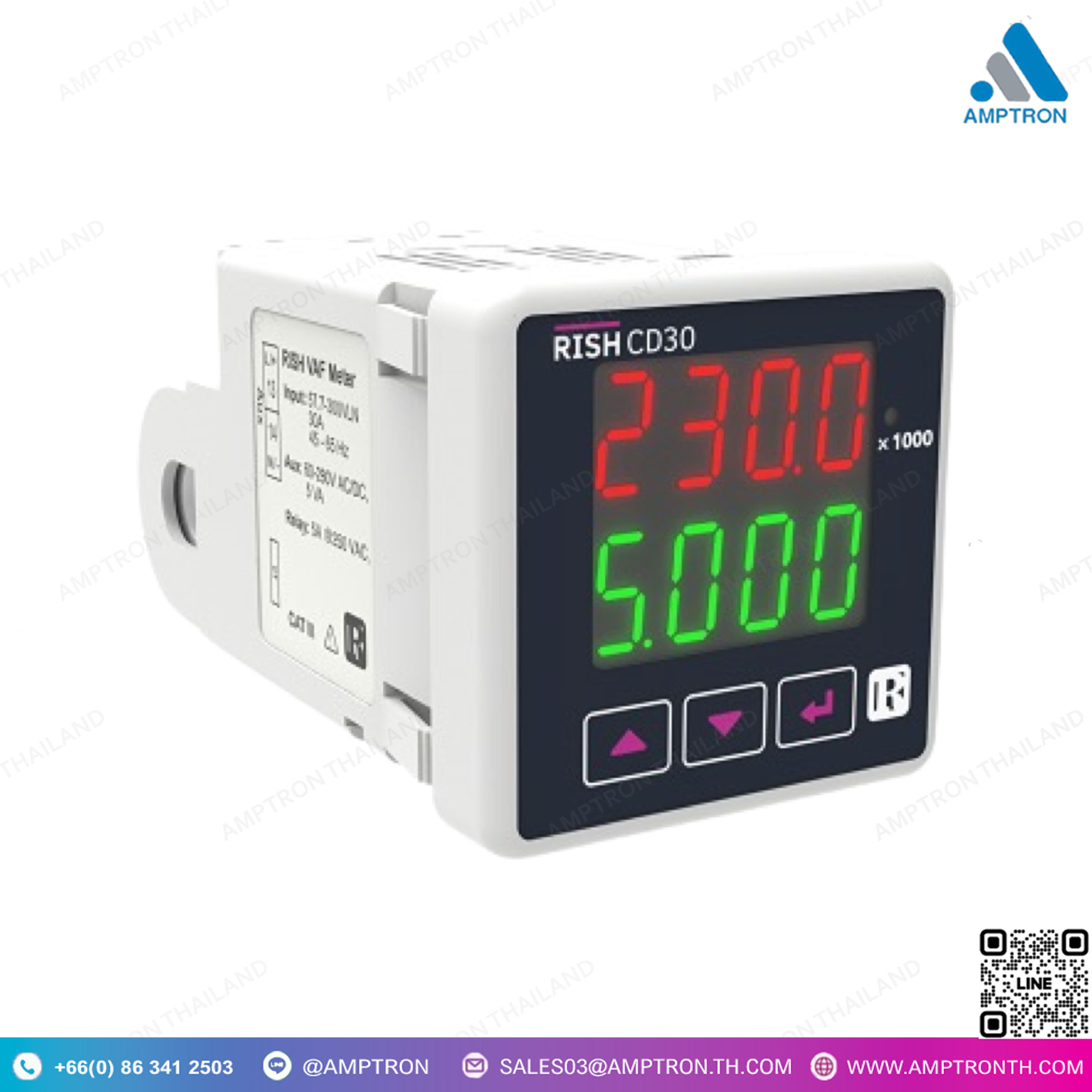

เครื่องวิเคราะห์ไฟฟ้าแบบเฟสเดียว Single-phase Power Analyzer Rish CD30/60

เครื่องวิเคราะห์ไฟฟ้าเฟสเดียว Single-phase Power Analyzer Rish CD30/60
Brand : RISHABH
Catalog : Google Drive
Model : RISH CD30/60
Size : 48×48 mm

• วัดแรงดันไฟฟ้าภายในระบบ 1 เฟส, กระแสไฟฟ้า, ความถี่, แรงดันไฟฟ้าและกระแสไฟฟ้าแบบ Min-Max
• วัด % THD ได้ถึงฮาร์มอนิกที่ 15
• การวัดค่า RMS จริง
• จอแสดงผล LED สว่างพิเศษ 2 บรรทัด 4 หลัก
• วัดกระแสตรงได้สูงสุดถึง 30/60 A ขึ้นอยู่กับรุ่น
• อุณหภูมิอ้างอิง 23°C ±2°C
• การติดตั้งที่รวดเร็วและง่ายดายบนตัวเครื่องด้วยระบบคลิกอัตโนมัติ
• RS485 (MODBUS) สำหรับการตั้งค่าและการตรวจสอบระยะไกล – ตัวเลือกเสริม
• วัด RPM
• สามารถตั้งโปรแกรมที่ไซต์งานได้สำหรับค่าแรงดันไฟฟ้า Primary & Secondary
• ความแม่นยำระดับ Class 0.5
• อุณหภูมิการทำงาน -20°C ถึง +60°C
• มาตรฐานที่ใช้: EMC: IEC 61326, ความปลอดภัย: IEC 61010, IP สำหรับกันน้ำและฝุ่น: IEC 60529
• ได้รับการรับรองมาตรฐาน IP 54 (ด้านหน้า) และ IP 20 (ด้านหลัง)

Facebook
Email
LinkedIn

เครื่องวิเคราะห์ไฟฟ้าเฟสเดียว Single-phase Power Analyzer Rish CD30/60
Brand : RISHABH
Catalog : Google Drive
Model : RISH CD30/60
Size : 48×48 mm

• วัดแรงดันไฟฟ้าภายในระบบ 1 เฟส, กระแสไฟฟ้า, ความถี่, แรงดันไฟฟ้าและกระแสไฟฟ้าแบบ Min-Max
• วัด % THD ได้ถึงฮาร์มอนิกที่ 15
• การวัดค่า RMS จริง
• จอแสดงผล LED สว่างพิเศษ 2 บรรทัด 4 หลัก
• วัดกระแสตรงได้สูงสุดถึง 30/60 A ขึ้นอยู่กับรุ่น
• อุณหภูมิอ้างอิง 23°C ±2°C
• การติดตั้งที่รวดเร็วและง่ายดายบนตัวเครื่องด้วยระบบคลิกอัตโนมัติ
• RS485 (MODBUS) สำหรับการตั้งค่าและการตรวจสอบระยะไกล – ตัวเลือกเสริม
• วัด RPM
• สามารถตั้งโปรแกรมที่ไซต์งานได้สำหรับค่าแรงดันไฟฟ้า Primary & Secondary
• ความแม่นยำระดับ Class 0.5
• อุณหภูมิการทำงาน -20°C ถึง +60°C
• มาตรฐานที่ใช้: EMC: IEC 61326, ความปลอดภัย: IEC 61010, IP สำหรับกันน้ำและฝุ่น: IEC 60529
• ได้รับการรับรองมาตรฐาน IP 54 (ด้านหน้า) และ IP 20 (ด้านหลัง)

DESCRIPTION

• Measures 1 Phase Voltage, Current, Frequency, Min-Max system Voltage & Current
• % THD measurement upto 15th Harmonic
• True RMS measurement
• 2 Line 4 digits ultra bright LED display
• Direct current measurement upto 30/60 A depending on model
• Reference temperature 23°C ±2°C
• Fast & Easy Installation on housing with self clicking
• RS485 ( MODBUS ) for remote settings and monitoring – Optional
• RPM Measurement
• On-site programmable for Voltage Primary & Secondary values
• Accuracy Class 0.5
• Operating temperature -20°C to +60°C
• Applicable Standards – EMC : IEC 61326, Safety : IEC 61010, IP for water & dust : IEC 60529
•Conforms to IP 54 (for front face) & IP 20 (for back)

Multifunction Digital Relay คืออะไร

Multifunction Digital Relay หรือ รีเลย์ดิจิตอลมัลติฟังก์ชั่น เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการป้องกันและควบคุมระบบไฟฟ้า โดยรวมฟังก์ชันการทำงานหลายอย่างในรีเลย์ตัวเดียว ต่างจากรีเลย์แบบดั้งเดิมที่อาจทำงานได้เพียงฟังก์ชันเดียว Multifunction Digital Relay มีความสามารถในการตรวจสอบและป้องกันหลายพารามิเตอร์ในระบบไฟฟ้า เช่น แรงดัน กระแส ความถี่ และลำดับเฟส ซึ่งทั้งหมดนี้สามารถตั้งค่าและควบคุมได้ผ่านระบบดิจิตอล

ฟังก์ชันที่มักพบใน Multifunction Digital Relay

  1. การป้องกันแรงดัน (Voltage Protection): ป้องกันระบบไฟฟ้าจากแรงดันเกิน (Overvoltage) และแรงดันตก (Undervoltage) เพื่อป้องกันอุปกรณ์ไฟฟ้า
  2. การป้องกันกระแสเกิน (Overcurrent Protection): ตรวจสอบกระแสไฟฟ้าในระบบและป้องกันกระแสเกิน ซึ่งอาจเกิดจากการลัดวงจรหรือลากโหลด (Overload)
  3. การป้องกันการลัดวงจร (Short Circuit Protection): ตรวจสอบการเกิดการลัดวงจรและตัดการทำงานของระบบไฟฟ้าทันทีเพื่อป้องกันความเสียหาย
  4. การป้องกันเฟส (Phase Protection): ตรวจสอบความสมดุลของเฟสในระบบไฟฟ้า 3 เฟส หากเฟสหาย (Phase Loss) หรือเฟสไม่สมดุล รีเลย์จะสั่งตัดระบบ
  5. การป้องกันความถี่ (Frequency Protection): ตรวจสอบความถี่ไฟฟ้าในระบบ หากความถี่สูงหรือต่ำเกินขอบเขต รีเลย์จะทำการป้องกัน
  6. ฟังก์ชันการจับเวลา (Timing Functions): สามารถตั้งเวลาการทำงานหรือตั้งค่าความล่าช้าในการตัดวงจร เช่น ตั้งเวลาให้ระบบทำงานตามเวลาที่กำหนดก่อนทำการป้องกันหรือการรีเซ็ต

ข้อดีของ Multifunction Digital Relay

  1. ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การตรวจวัดและประมวลผลมีความแม่นยำและรวดเร็ว
  2. การตรวจสอบพารามิเตอร์หลายค่า: หนึ่งในข้อได้เปรียบหลักของ Multifunction Digital Relay คือสามารถตรวจสอบและป้องกันพารามิเตอร์หลายตัวได้ในอุปกรณ์เดียว เช่น แรงดัน กระแส ความถี่ และลำดับเฟส
  3. การตั้งค่าและปรับแต่งง่าย: สามารถปรับแต่งค่าการทำงานผ่านอินเตอร์เฟซดิจิตอล ทำให้การตั้งค่าค่าการทำงาน เช่น ค่าแรงดันและกระแสที่ต้องการตัด ง่ายและสะดวก
  4. การเชื่อมต่อกับระบบควบคุมกลาง: Multifunction Digital Relay สามารถเชื่อมต่อกับระบบควบคุมอัตโนมัติ (SCADA) หรือระบบตรวจสอบแบบรีโมทได้ ทำให้สามารถควบคุมและตรวจสอบการทำงานจากระยะไกลได้
  5. การลดต้นทุน: แทนที่จะใช้รีเลย์หลายตัวในการป้องกันหลายพารามิเตอร์ Multifunction Digital Relay สามารถรวมฟังก์ชันเหล่านี้เข้าด้วยกันในอุปกรณ์เดียว ช่วยลดจำนวนอุปกรณ์ที่ต้องติดตั้งและบำรุงรักษา
