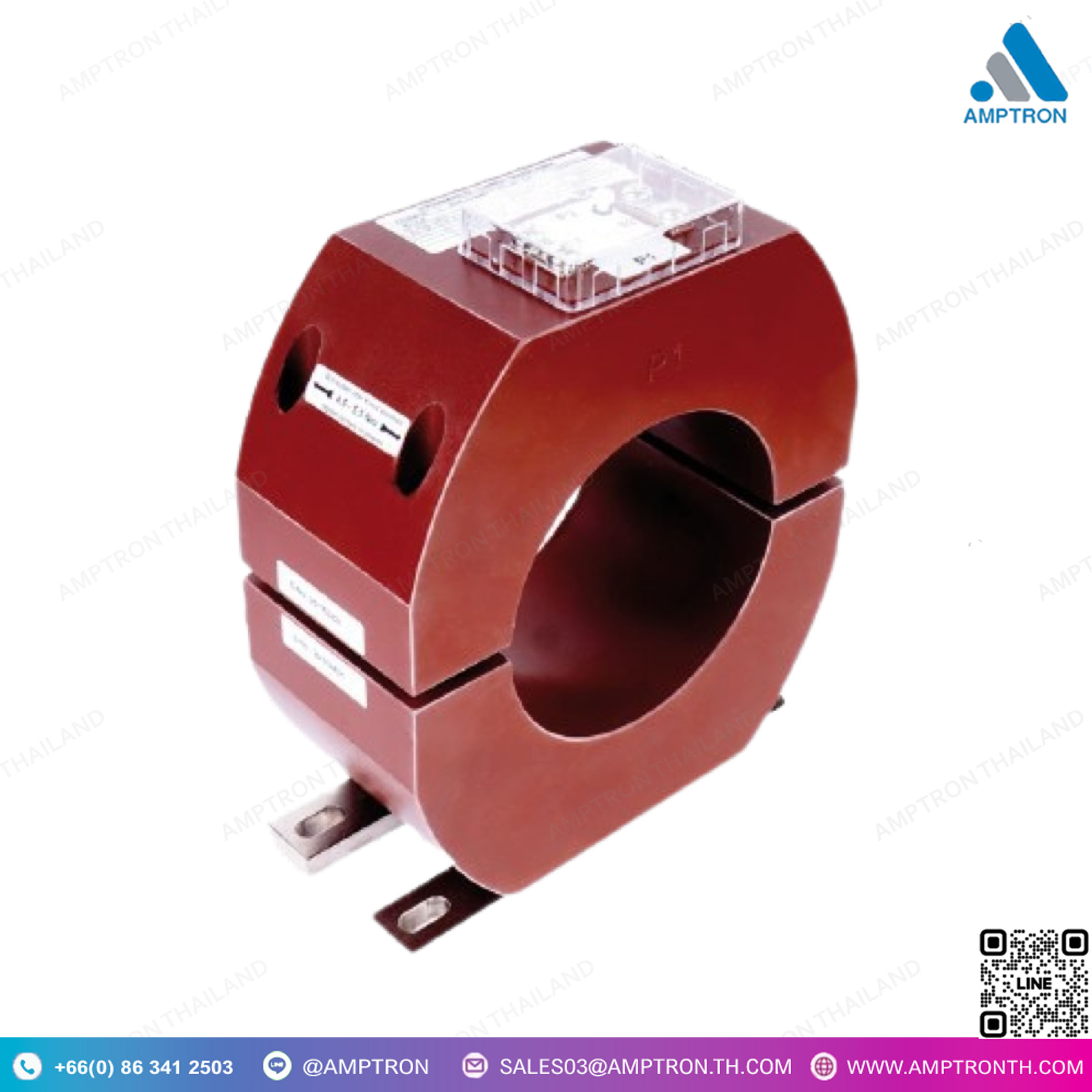

หม้อแปลงวัดกระแส – Split Core Current Transformer รุ่น CTO

หม้อแปลงวัดกระแส – Split Core Current Transformer รุ่น CTO
Brand : MBS
Catalog : Google Drive
Model : CTO150, CTO170, CTO200, CTO250, CTO300
Size : N/A

• หม้อแปลงกระแสชนิดแบ่งแกน (Split-core current transformer) ที่เหมาะสำหรับการวัดหรือการป้องกัน ขึ้นอยู่กับการออกแบบของหม้อแปลง
• การออกแบบโมดูลาร์ของซีรีส์นี้ช่วยให้มีความหลากหลายมากมายในขนาดหม้อแปลงที่แตกต่างกัน
• แรงดันไฟฟ้าสูงสุดที่ใช้งานได้: 0.72 kV หรือ 1.2 kV
• ช่วงกระแสไฟฟ้าระดับปฐมภูมิ: 30 A … 5000 A
• กระแสไฟฟ้าระดับทุติยภูมิ: 1 A, 2 A หรือ 5 A
• ระดับความแม่นยำ: 0.2S, 0.2, 0.5S, 0.5, 1.0, 3.0
• การบรรทุกที่กำหนด: 1 VA … 30 VA
• ปัจจัยจำกัดกระแสเกินที่กำหนดสำหรับแกนการวัด: FS5 หรือ FS10
• ปัจจัยจำกัดกระแสเกินที่กำหนดสำหรับแกนการป้องกัน: 5, 10, 15, 20, 30, 60
• ชั้นการป้องกัน: 5P / 10P / PX
• ประเภทการป้องกัน: ที่อยู่อาศัย: IP54, ฝาครอบขั้วต่อ: IP20
• มาตรฐาน: DIN EN 61869, ส่วนที่ 1 + 2
• รายงานการทดสอบเป็นตัวเลือก

Facebook
Email
LinkedIn

หม้อแปลงวัดกระแส – Split Core Current Transformer รุ่น CTO
Brand : MBS
Catalog : Google Drive
Model : CTO150, CTO170, CTO200, CTO250, CTO300
Size : N/A

• หม้อแปลงกระแสชนิดแบ่งแกน (Split-core current transformer) ที่เหมาะสำหรับการวัดหรือการป้องกัน ขึ้นอยู่กับการออกแบบของหม้อแปลง
• การออกแบบโมดูลาร์ของซีรีส์นี้ช่วยให้มีความหลากหลายมากมายในขนาดหม้อแปลงที่แตกต่างกัน
• แรงดันไฟฟ้าสูงสุดที่ใช้งานได้: 0.72 kV หรือ 1.2 kV
• ช่วงกระแสไฟฟ้าระดับปฐมภูมิ: 30 A … 5000 A
• กระแสไฟฟ้าระดับทุติยภูมิ: 1 A, 2 A หรือ 5 A
• ระดับความแม่นยำ: 0.2S, 0.2, 0.5S, 0.5, 1.0, 3.0
• การบรรทุกที่กำหนด: 1 VA … 30 VA
• ปัจจัยจำกัดกระแสเกินที่กำหนดสำหรับแกนการวัด: FS5 หรือ FS10
• ปัจจัยจำกัดกระแสเกินที่กำหนดสำหรับแกนการป้องกัน: 5, 10, 15, 20, 30, 60
• ชั้นการป้องกัน: 5P / 10P / PX
• ประเภทการป้องกัน: ที่อยู่อาศัย: IP54, ฝาครอบขั้วต่อ: IP20
• มาตรฐาน: DIN EN 61869, ส่วนที่ 1 + 2
• รายงานการทดสอบเป็นตัวเลือก

DESCRIPTION

• SSplit-core current transformer suitable for measuring or protection purposes, depending on the design of the CT
• The modular design of this series allows a large number of varieties within the different CT sizes
• Max. operating voltage: 0.72 kV or 1.2 kV
• Primary current range: 30 A … 5000 A
• Secondary currents: 1 A, 2 A or 5 A
• Accuracy classes: 0.2S, 0.2, 0.5S, 0.5, 1.0, 3.0
• Rated burden: 1 VA … 30 VA
• Over-current rated limiting factor for measuring cores: FS5 or FS10
• Over-current rated limiting factor for protection cores: 5, 10, 15, 20, 30, 60
• Protection classes: 5P / 10P / PX
• Protection type: Housing: IP54, Terminal cover: IP20
• DIN EN 61869, part 1 + 2
• Optional test report

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
 หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

    1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
    2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
    3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

    • สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
    • ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
