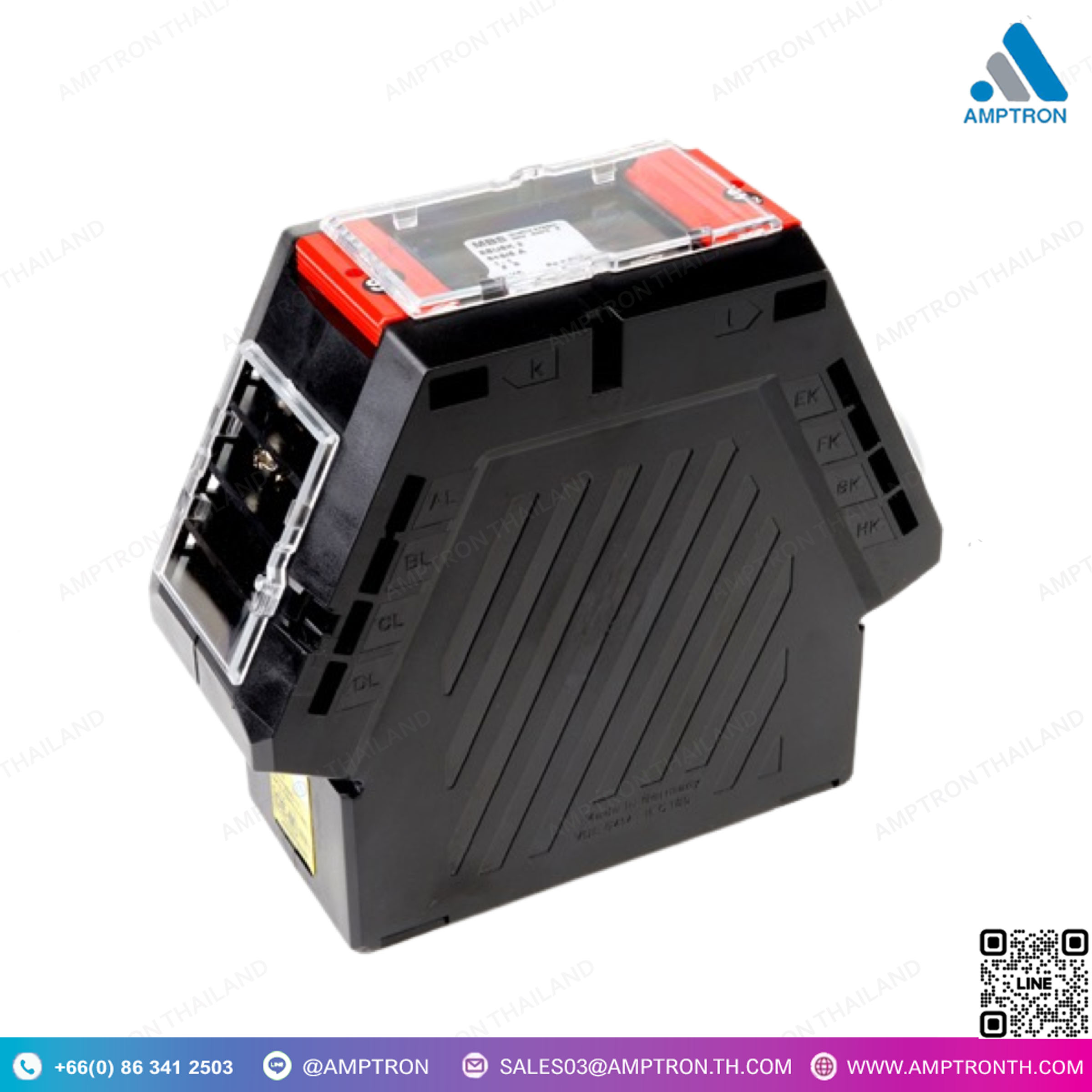

หม้อแปลงกระแสรวม (Summation Current Transformer) รุ่น ESUSK

หม้อแปลงกระแสรวม (Summation Current Transformer) รุ่น ESUSK
Brand : MBS
Catalog : Google Drive
Model : ESUSK
Size : 156x140x65mm

• หม้อแปลงกระแสไฟฟ้าสำหรับการรวมกระแส 5A
• กระแสไฟฟ้าหลัก 5+5 (หมายถึง 5A ต่อขาเข้า)
• โหลด (VA) 5, 10
• ความแม่นยำ: คลาส 0.2
• คลาสการเป็นฉนวน: E
• มาตรฐาน: DIN EN 61869-1/2, DIN EN 42600-1/2
• รายงานการทดสอบเป็นตัวเลือกเสริม

Facebook
Email
LinkedIn

หม้อแปลงกระแสรวม (Summation Current Transformer) รุ่น ESUSK
Brand : MBS
Catalog : Google Drive
Model : ESUSK
Size : 156x140x65mm

• หม้อแปลงกระแสไฟฟ้าสำหรับการรวมกระแส 5A
• กระแสไฟฟ้าหลัก 5+5 (หมายถึง 5A ต่อขาเข้า)
• โหลด (VA) 5, 10
• ความแม่นยำ: คลาส 0.2
• คลาสการเป็นฉนวน: E
• มาตรฐาน: DIN EN 61869-1/2, DIN EN 42600-1/2
• รายงานการทดสอบเป็นตัวเลือกเสริม

DESCRIPTION

• Summation current transformers 5A
• Primary Current 5+5
• Burden (VA) 5, 10
• Accuracy class 0.2
• Insulation class E
• Standard DIN EN 61869-1/2, DIN EN 42600-1/2
• Optional test report

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
 หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

    1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
    2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
    3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

    • สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
    • ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
